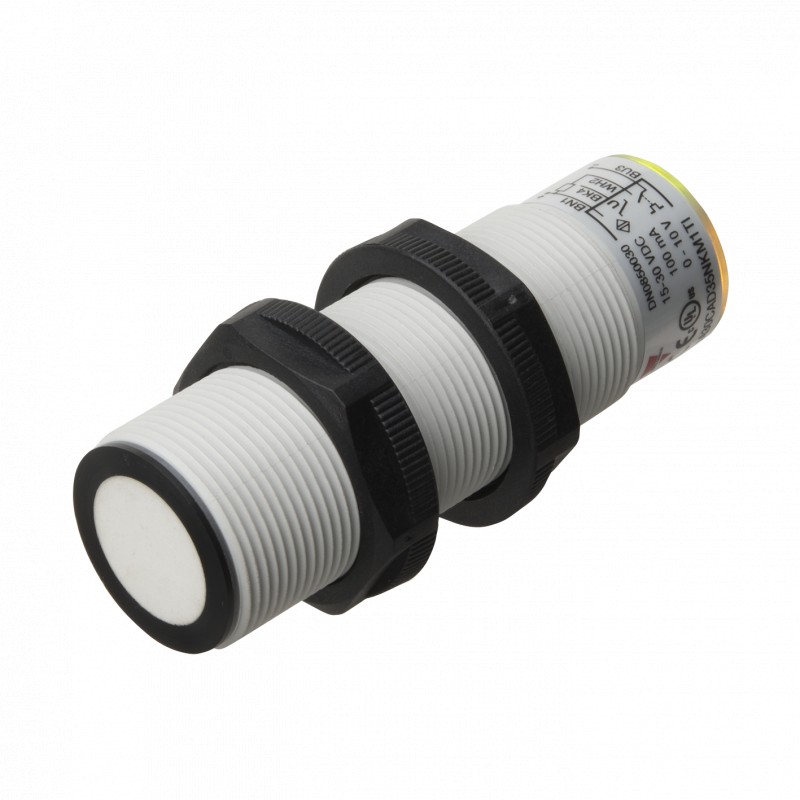

Capteur ultrasonique,
Réflexion direct-objet, sortie analogique et numérique
Types UA30CAD......TI
• Boîtier cylindrique PBT M30
• Distance de détection: 250-3500 mm
• Alimentation 12 (15) à 30 Vcc
• Sorties : une sortie 0-10 Vcc ou 4-20 mA et une sortie commutation NPN ou PNP.
• Erreur de linéarité 0,5%
• Répétabilité 0,2%
• Angle de détection ±6°
• Protection : court-circuit, inversion de polarité et surtension
• Indice de protection IP 67, Nema 4X
• Câble 2 m ou connecteur M12
Description du produit
Référence UA30CAD35NGM1TI
Dans la gamme des cap- teurs réflexion direct-objet, le UA18CAD04NGM1T1 offre des distances de détection de 250 mm à 3500 mm avec une résolution très faible de
2,0 mm.
Le capteur comprend une sortie analogique et une sor- tie numérique.
Sortie analogique 0-10 Vcc ou 4-20 mA et sortie numéri-
que NPN ou PNP, NO ou NF pour former une fenêtre de détection.
Ce capteur est idéal pour les mesures de distance, niveau, diamètre ou pour le contrôle de boucles.
La commande du filtre numérique par microproces- seur rend le capteur immun à la plupart des interférences électromagnétiques.
Capteur ultrasonique Type de boîtier Dimensions du boîtier Matériau du boîtier Longueur du boîtier Principe de détection Distance de détection Type de sortie Configuration de la sortie Raccordement Apprentissage
Type Selection
Diamètre Raccorde- Distance Sortie Sortie Code produit du boîtier ment nominalede analogique numérique
fonctionnement NPN/PNP
(Sn)
M30 Connecteur M12 250-3500 mm 4-20 mA NPN UA 30 CAD 35 NG M1 TI M30 Câble 250-3500 mm 4-20 mA NPN UA 30 CAD 35 NG TI M30 Connecteur M12 250-3500 mm 0-10 V NPN UA 30 CAD 35 NK M1 TI M30 Câble 250-3500 mm 0-10 V NPN UA 30 CAD 35 NK TI M30 Connecteur M12 250-3500 mm 4-20 mA PNP UA 30 CAD 35 PG M1 TI M30 Câble 250-3500 mm 4-20 mA PNP UA 30 CAD 35 PG TI
M30 Connecteur M12 250-3500 mm 0-10 V PNP UA 30 CAD 35 PK M1 TI
M30 Câble 250-3500 mm 0-10 V PNP UA 30 CAD 35 PK TI
Caractéristiques
Distance nominale de
fonctionnement (Sn) Cible de référence : 1 mm en métal laminé. Dimensions: 200 x 200 mm
250 - 3500 mm
Zone aveugle ≤ 250 mm Répétabilité 0,2% Erreur de linéarité 0,5% Angle de détection ±67˚
Sensibilité
Bouton-poussoir P1 (consigne de la distance la plus éloigné)
P2 (consigne de la distance la plus proche)
Résolution 2 mm
Dérive de température 0,1%/˚C à -20˚C/+70˚C
Compensation de température Oui
Hystérésis (H) Min. 0,5%
Les caractéristiques peuvent être modifiées sans préavis (12.05.2014) 1
