Détecteur de mouvement et de présence
GUARDIAN 1
pour portes automatiques coulissantes
• Détecteur pour portes coulissantes
• Détection de mouvement et de présence par une seule et même unité
• Technologie de caméra vidéo numérique
• Mémorisation aisée de la zone de présence
• Adaptation au cadre environnant
• Aucune interférence entre les détecteurs
• Sorties distinctes pour les mouvements et les présences
• 2 sorties relais unipolaires unidirectionnels
• Tension d’alimentation : 12 à 24 V c.a./c.c.
• Indication LED de la mise sous tension, des mouvements et des présences
Description du produit
Codification
GUARDIAN 1

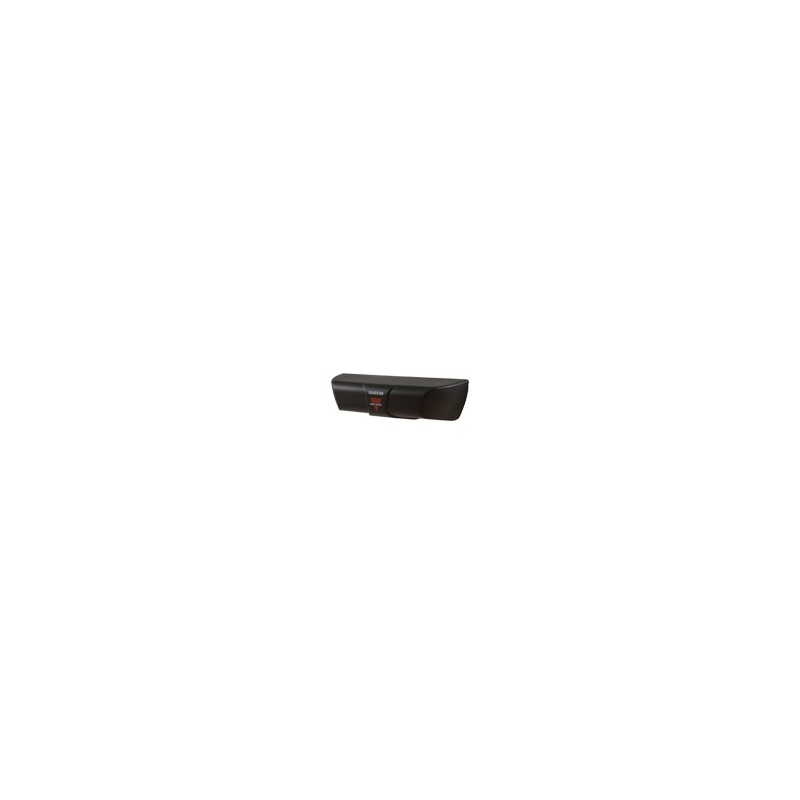

GUARDIAN 1 est un détecteur destiné aux portes piétonnes coulissantes. Il combine une zone de détection de mouve- ment et une zone de détec- tion de présence (sécurité). Le détecteur repose sur la tech- nologie de caméra CMOS. La détection est basée sur le trai- tement d’images. La zone de mouvement réagit unique- ment aux mouvements, tandis que la zone de présence réagit à la fois aux mouve- ments et à la présence d’un objet ou d’une personne. La zone de mouvement peut être occultée dans les trois sens (avant, gauche et droite)
afin de ne pas détecter des objets indésirables.
La zone de présence est mémorisée dans le détecteur grâce à la reconnaissance de cibles placées dans l’ouvertu- re durant la phase de configu- ration. Par ailleurs, la zone de présence s’adapte au cadre environnant pour fonctionner dans différentes conditions météorologiques. Le détecteur est doté de sorties séparées pour les zones de mouvement et de présence ainsi que d’une entrée test qui permet de contrôler le fonctionnement du détecteur à chaque cycle d’ouverture de la porte.
Sélection de modèle
Taille du boîtier Codification
210 x 77 x 58 mm GUARDIAN1
Caractéristiques
Tension de fonctionnement
nominale (Ue) 12 à 24 V c.a. (12 à 24 V c.a.) EFFICACE y compris
ondulation 50-60 Hz, ± 15 %
tolérance, 12 à 24 V c.c. (12 à
24 V c.c.) ± 15 % tolérance
Actif à l’état bas : MARCHE < 6 V c.a./V c.c.
ARRÊT > 9 V c.a./V c.c.
Sensibilité Réglable sur sept paliers
Durée de réaction dans la zone de présence
Durée de réaction : 210 ms (20 % contraste,
Courant hors charge (Ie)
Typique Max.
192 mA 230 mA @ 12V AC
146 mA 170 mA @ 12V DC
103 mA 120 mA @ 24V AC
65 mA 80 mA @ 24V DC
vitesse d’objet 1 m/s, corps d’épreuve CA [DIN18650])
Temps de descente : 500 ms
Durée de réaction dans
Technologie Technologie de caméra vidéo
numérique
Délai de mise sous tension 5 secondes
Fonction de sortie
Zone de sécurité et de
mouvement Relais – Unipolaire
Caractéristiques des relais
communes : 1 A c.c. 30 V c.c.
Nombre minimum de cycles : 600 000 à 0,5 A, 50 V c.a./
30 V c.c.
Nombre minimum de cycles : 100 000 à 1 A, 30 V c.c.
Entrée test Courant d’entrée max. 5 mA Actif à l’état haut : MARCHE > 9 V c.a./V c.c.
ARRÊT < 6 V c.a./V c.c.
la zone de mouvement
Durée de réaction : 1,2 s (20 % contraste, vitesse d’objet 1 m/s, corps d’épreuve CA [DIN18650])
Temps de descente : 500 ms
Durée de présence
(délai de re-mémorisation
de l’arrière-plan) Commutateur rotatif à sept paliers
Conforme à la norme
DIN18650 1 min, 5 min
Non conforme à la norme
DIN18650 10 s, 30 s
Les caractéristiques peuvent être modifiées sans préavis (12.01.2010) 1
