UCP1 CARLO GAVAZZI Paramètres sélectionnés SYSTEME Accessoires BOÎTIER Rectangulaire CONNEXION Bornes SORTIE..

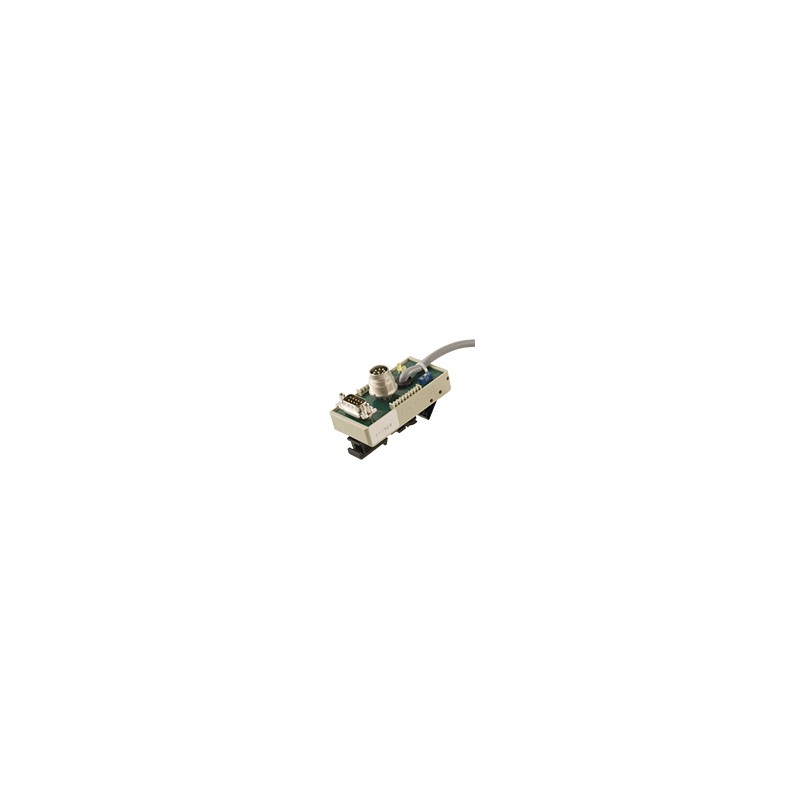

Détecteurs à Ultrasons Adaptateur de Programmation Type UC P1
• Interface entre détecteurs à ultrasons et un ordinateur portable (RS 232)
• Surveillance des points de consigne
• A insérer entre le détecteur et le câble d’installation
• Alimenté par l’installation
• LED d’indication des sorties commutation
• Mode maintien
• Pour montage sur rail DIN
Description du Produit
Référence UC P1
Adaptateur de programmation pour la famille des détecteurs à ultrasons programmables. L’adaptateur permet d’ac- céder facilement à l’interface RS232 d’un détecteur installé.
L’adaptateur doit être rac- cordé entre le détecteur et le raccordement du détecteur. Un mini connecteur sub-D9 permet de programmer le détecteur par PC.
Détecteur à ultrasons
Type de boîtier
Adaptateur de programmation
Tableau de Sélection
Dimensions Raccordement Référence à commander du boîtier
38,5 x 80,5 mm connecteur sub-D, 9 pôles et UCP1
connecteur de détecteur 8 broches
38,5 x 80,5 mm connecteur sub-D, 9 pôles et UCP2 câble sub-D inclu
connecteur de détecteur 8 broches
Caractéristiques Techniques
Tension nom. de fonct. (Ue) 24 VCC
Fournie par l’installation
Schéma de Câblage
LED d’indication
Etats des points de consigne 2 LED
Mode maintien Sélection par switch
Température ambiante
En fonctionnement 0° à +50°C (32° à +122°F) Stockage 0° à +70°C (32° à +158°F)
Matériau du boîtier Plastique Dimensions du boîtier 38,5 x 80,5 mm Raccordement Connecteur Sub-D 9-pôles
(RS232) et connecteur de
détecteur 8 pôles
Dimensions
Connecteur D-sub
Accessoires
Convertisseur séquentiel USB: RS-232-USB-CON
Spécifications susceptibles d’être changées sans préavis (22.07.2005) 1
