Détecteurs à Ultrasons

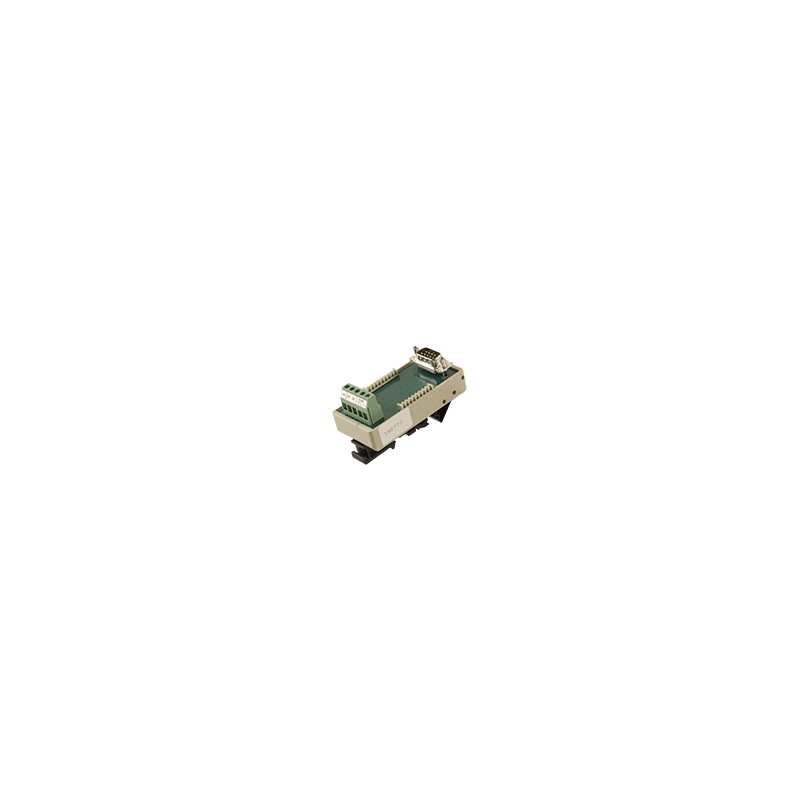

Convertisseur, RS232 en Signaux RS485
Type UCC
• Conversion des signaux RS232 en RS485
• Pas d’isolation galvanique
• Alimentation 24 VCC ± 20%
• Distance de transmission de jusqu’à 1000 m
Description du Produit
Référence UC C
Convertisseur pour détecteurs à ultrasons avec signaux de communication RS485. La conversion des signaux RS485 émis par le détecteur
sont convertis en signaux RS232 et vice versa. La termi- naison utilise des bornes à vis (RS485) et un connecteur sub-D 9 broches (RS232).
Détecteur à ultrasons Type de boîtier Convertisseur
Tableay de Sélection
Dimensions Raccordement Référence à commander du boîtier
38,5 x 80,5 mm Bornes type à vis et sub-D, 9 pôles UCC
Caractéristiques Techniques
Tension nom. de fonct. (Ue) 24 VCC ± 20% (ondulation inclue)
Ondulation £ 10%
Consommation de courant 10 mA environ
Entrée RS 232, connecteur D-Sub,
9 pôles
Sortie RS 485, bornes à vis
Température ambiante
En fonctionnement 0° à +50°C (32° à +122°F)
Distance de la transmission 1000 m maxi Matériau du boîtier Plastique Dimensions du boîtier 38,5 x 80,5 mm
Raccordement Connecteur D-Sub 9-pôles (RS232) et bornes type à vis (RS 485 et alimentation)
Schéma de Câblage
Dimensions
Spécifications susceptibles d’être changées sans préavis (29.11.02) 1
