Relais de Contrôle
Triphasé, Triphasé+N, Multi Fonctions

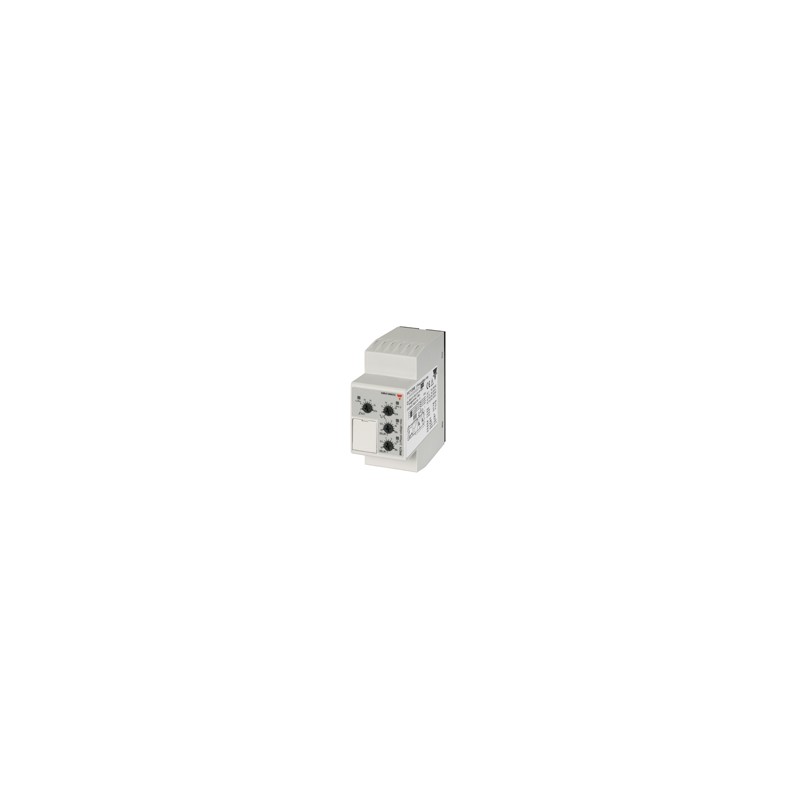

Types DPC71, PPC71
DPC71 PPC71
• Triphasé surtension et soustension, ordre des
phases, perte de phase et relais de contrôle d'asymé- trie et tolérance
• Détecte quand les 3 phases sont présentes et ont un ordre correcte
• Détecte si toutes les tensions phases triphasé ou phase-neutre sont dans les limites définies
• Détecte si l'asymétrie et la tolérance sont dans de la valeur de consigne
• Points de consigne réglables séparément
• Fonctions de temporisation réglables séparément
(0,1 à 30 sec)
• Sortie: 2 relais inverseur 5A
• Pour montage sur rail DIN conformément au DIN/EN
50 022 (DPC71) ou module embrochable (PPC71)
• 35,5 mm boîtier Euronorm (DPC71) ou 35,5 mm module embrochable (PPC71)
• LED d’indication pour sortie relais, alarme et alimenta- tion ON
Description du produit Codification
DPC 71 D M48
Relais de contrôle de ten- sion de ligne triphasé ou tri- phasé+neutre pour ordre des phases, perte de phase, asymétrie, tolérance, maxi tension et mini tension (points de consigne
réglables séparément) avec fonction de temporisation incorporée.
l’echelle d'alimentation de
208 à 480 VCA est couverte par deux relais multi tension.
Boîtier Fonction Type
Référence produit Sortie Alimentation
Tableau de sélection
Alimentation: Alimentation: Alimentation:
Montage Sortie Fréquence 208 à 240 VCA 380 à 415 VCA 380 à 480 VCA
Rail DIN 2 x relais inverseur 50 - 60 Hz DPC 71 D M23 DPC 71 D M48
Embroch. 2 x relais inverseur 50 - 60 Hz PPC 71 D M23 PPC 71 D M48
Caractéristiques d'entrée
Entrée
L1, L2, L3, N DPC71: Bornes L1, L2, L3, N PPC71: Bornes 5, 6, 7, 11
Mesure sa propre alimentation
Note: Raccorder le neutre unique- ment s’il est intrinsèque au milieu de l’étoile
Gamme de mesure
M23 177 à 275 ∆VCA M48 DPC71 323 à 550 ∆VCA PPC71 323 à 475 ∆VCA
Gammes
Seuil haut +2 à +22%
de la tension nominale
Seuil bas -22 à -2%
de la tension nominale
Asymétrie 2 à 22%
de la tension nominale
Tolérance 2 à 22%
de la tension nominale
Caractéristiques de sortie
Sortie 2 x relais inverse
Tension nominale d'isolement 250 VCA
Contact (AgSnO2) µ
Charges résistives AC 1 5 A @ 250 VCA DC 12 5 A @ 24 VCC
Faibles charges AC 15 2.5 A @ 250 VCA
inductives DC 13 2.5 A @ 24 VCC
Durée de vie mécanique ≥ 30 x 106 commutations
Vie électrique ≥ 105 fonctionnements
(à 5 A, 250 V, cos ϕ = 1)
Fréquence de fonctionnement ≤ 7200 commutations/h
Champ diélectrique
Tension diélectrique 2 kV CA (rms) Surtension transitoire acceptée 4 kV (1,2/50 µs)
Note: La tension d’entrée ne doit pas excéder la tension nominale maximum ou descendre en dessous de la tension nominale
minimum, comme indiqué ci-dessus
Hystérésis
Points de consigne de 2 à 5% 1% Points de consigne de 5 à 22% 2%
Spécifications susceptibles d’être changées sans préavis (12.05.10) 1
