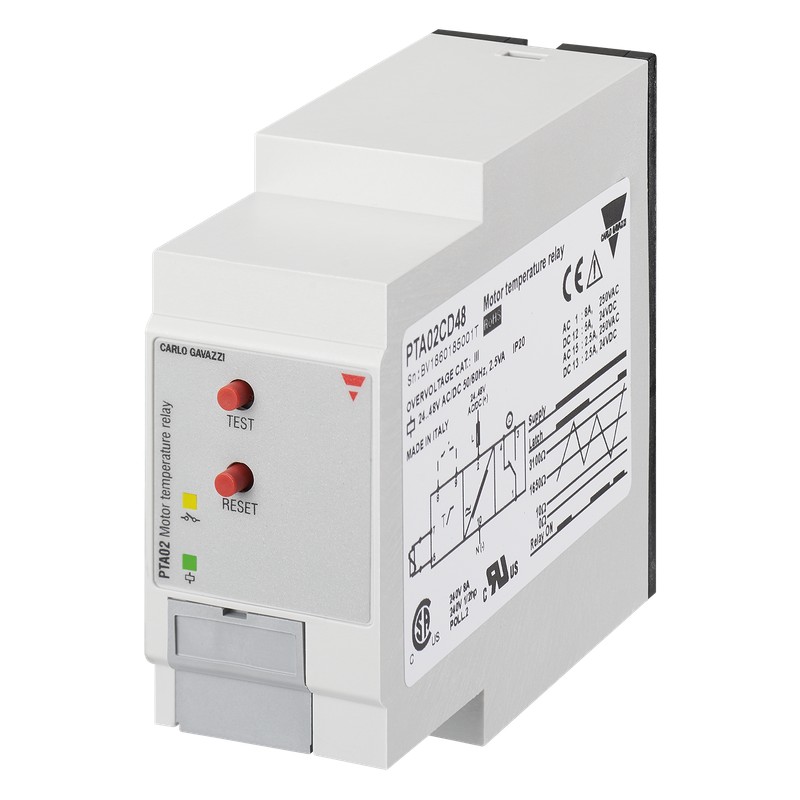

PTA02C115 CARLO GAVAZZI Paramètres sélectionnés SIGNAL DE SORTIE 1 relais POINTS DE CONSIGNE 1, fixe VARIABL..

Relais à thermistances CPT
Surveillance de la température des moteurs
Types DTA01, PTA01, DTA02, PTA02
• Relais de surveillance de température des moteurs
• Gammes de mesure: CPT selon EN 44081
• Réinitialisation à distance et locale des alarmes
(DTA02, PTA02)
• Sortie: relais un inverseur (PTA01/DTA01/DTA02) ou relais 1 contact (DTA01) 8 A, normalement excité
• Pour montage sur rail Din selon DIN/EN 50 022 (DTA01, DTA02) ou module embrochable (PTA01, PTA02)
• Boîtier Euronorm 22.5 mm (DTA01, DTA02) ou module embrochable 36 mm (PTA01, PTA02)
• LED de signalisation de relais actif et d’alimentation active (DTA02, PTA02)
DTA01, DTA02 PTA01, PTA02
• Séparation galvanique de l’alimentation
Description du produit Codification
DTA 01 C 230
La précision des relais DTA01, DTA02, PTA01 et PTA02 à thermistance CPT des systèmes de surveillan- ce permet, par exemple de surveiller la température des bobines d’un moteur à contrôle positif de tempéra- ture. Un contact externe ou
un bouton interne (DTA02, PTA02) permettent de réini- tialiser l’état des alarmes du relais. Un bouton de test permet de simuler une condition de défaut (DTA02, PTA02). L’état des alarmes est signalé par une diode rouge.
Boîtier Fonction Type
Numéro de référence
Sortie
Alimentation
Tableau de sélection
Montage Sortie Alimentation: 24 à 48 VCA/CC Alimentation: 115 VCA Alimentation: 230 VCA
Rail DIN relais 1 contact NO DTA 01 CD 48 DTA 01 C 115 DTA 01 C 230
Embrochable 1 inverseur PTA 01 CD 48 PTA 01 C 115 PTA 01 C 230
Rail DIN 1 inverseur DTA 02 CD 48 DTA 02 C 115 DTA 02 C 230
Embrochable 1 inverseur PTA 02 CD 48 PTA 02 C 115 PTA 02 C 230
Caractéristiques des entrées
Entrée (PTC) DTA01, DTA02: Bornes T1, T2
PTA01, PTA02: Bornes 5, 6
Gammes de mesure
Résistance à froid de la PTC 1500 Ω
Point de consigne alarme 3100 Ω ± 10% Point de consigne retour 1650 Ω ± 10% Détection de court circuit 0 à 10 Ω
Tension de mesure ≤ 2,5 V (IEC 60034-11
Entrée des contacts
DTA02 Bornes Z1, Z2
PTA02 Bornes 8, 9
Désactivé > 10 kΩ Activé < 500 Ω Réinitialisation des alarmes > 500 ms
Caractéristiques des sorties
Sortie relais 1 contact NO
ou relais simple inverseurs
Tension nominale d’isolation 250 VCA
Caractéristiques des
contacts (AgSnO2) µ
Charges résistives CA 1 8 A @ 250 VCA CC 12 5 A @ 24 VCC
Faibles charges CA 15 2,5 A @ 250 VCA
inductives CC 13 2,5 A @ 24 VCC
Durée de vie mécanique ≥ 30 x 106 opérations
Durée de vie électrique ≥ 105 opérations
(à 8 A, 250 V, cos ϕ = 1)
Fréquence de fonctionnement ≤ 7200 opérations/h
Résistance diélectrique
Tension diélectrique ≥ 2 kVCA (rms) Tension nominale d’impulsion 4 kV (1,2/50 µs) supportée
Carlo Gavazzi se réserve le droit de modifier les caractéristiques sans préavis (04.06.10) 1
