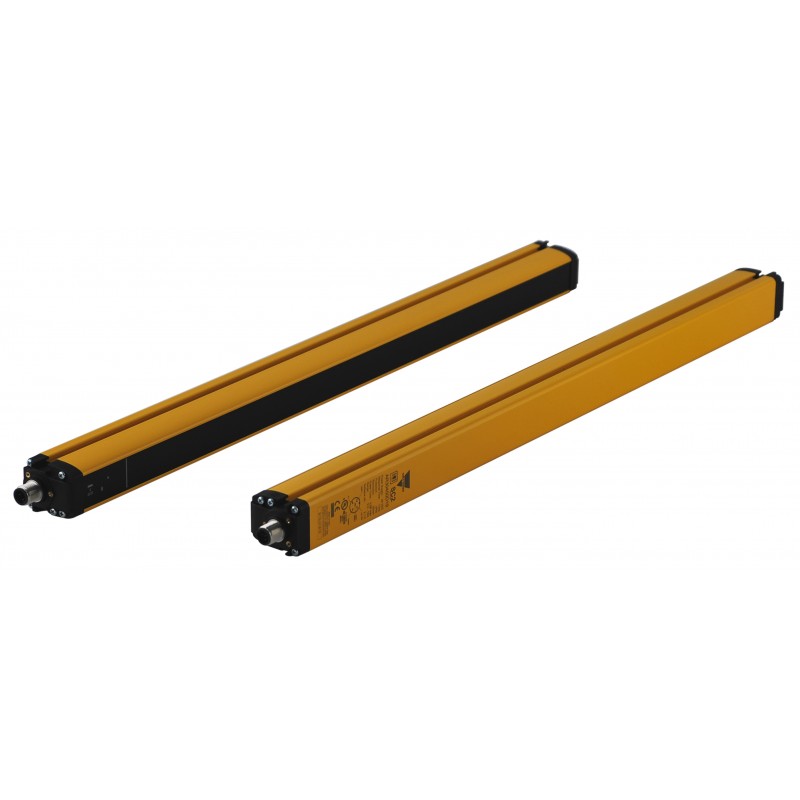

Barrière Immatérielle de Sécurité Type SC2
Contrôle de Présence
• Rideau de lumiere integree pour le contrele de presence
• Distance de fonctionnement pouvantb aller jusqu'a 19 m
• Plage de hauteurs contrelees allant de 300 a 1500 mm
• Nouveau profil de boitier robuste et equerres rotatives
• Reset/Texte + Redemarrage automatique
• Ideal pour les Applications Industrielles, comme les :
- Machines automatiques
- Machines pour l'emballage, la manutention et le stockage de
materiaux
- Machines a tisser, machines de travail de la Ceramique et du Bois
- Lignes d'assemblage automatiques et semiautomatiques
- Entrepets automatiques
Approbations
Code de Commande SC 2 AR 90 300 D19
Description du Produit
Barrières Immaterielles de Securite
Categorie
Fonction
(AR signifie Rearmement Automatique)
Resolution
Hauteur protegee
Plage de fonctionnement
La nouvelle gamme SC2 de rideaux de sécurité lumineux à résolution manuelle (90 mm) offre des temps de réponse améliorés qui sont parmi les plus courts du marché, ce qui permet l’installation de rideaux lumineux
de sécurité plus près de l’endroit dangereux. Les temps de réponse meilleurs par rapport à ceux de la concurrence, combinés au nouveau corps compact solide et plus fonctionnel (profil de
32x37 mm) font de la nouvelle
gamme SC2 l’un des meilleurs rideaux de sécurité lumineux pour application industrielle en termes de performances. L’installation est également plus rapide grâce aux nouveaux supports de fixation tournants qui facilitent
l’alignement même dans les conditions les plus dures et qui, de par leur comptabilité avec l’ancienne gamme SB, font de la nouvelle gamme SC une évolution naturelle d’automation industrielle et une question de choix.
Sélection de Modèle
Model Description
SC2
SC2-AR-90-300-D19 Barrière immatérielle de sécurité Type 2 h = 300mm SC2-AR-90-450-D19 Barrière immatérielle de sécurité Type 2 h = 450mm SC2-AR-90-600-D19 Barrière immatérielle de sécurité Type 2 h = 600mm SC2-AR-90-750-D19 Barrière immatérielle de sécurité Type 2 h = 750mm SC2-AR-90-900-D19 Barrière immatérielle de sécurité Type 2 h = 900mm SC2-AR-90-1050-D19 Barrière immatérielle de sécurité Type 2 h = 1050mm SC2-AR-90-1200-D19 Barrière immatérielle de sécurité Type 2 h = 1200mm SC2-AR-90-1350-D19 Barrière immatérielle de sécurité Type 2 h = 1350mm SC2-AR-90-1500-D19 Barrière immatérielle de sécurité Type 2 h = 1500mm
Données Générales
Alimentation 24VCC ± 20% Consommation (emetteur) 2W max Consommation (recepteur) 3,5W max (sans charge) Sortie OSSD 2 PNP
Protection contre les courts-circuits 1,4 A max
Courant de sortie 0,5A max sur chaque sortie
Tension de sortie - Etat ON Vdd - 1V min Tension de sortie - État OFF 0,2 V max. Courant de fuite < 1mA
Charge capacitive 2,2uF @ 24VCC max
Temps de reponse Se référer au tableau de la p. 4
Hauteur contrelee 300... 1500 mm
Categorie de Securite Type 2
Fonctions auxiliaires Reset / Test et redémarrage automatique
Protection electrique Classe I / Classe III
Connexion M12 4-poles pour l’émetteur
M12 5-poles pour le récepteur
Longueur de cable 50m max*
1 Les spécifications peuvent être soumises à des modifications sans aucun préavis. Les photos sont juste des exemples Pour les fonctions spéciales et /ou une personnalisation, veuillez vous adresser à notre réseau de vente. 09/01/2014
