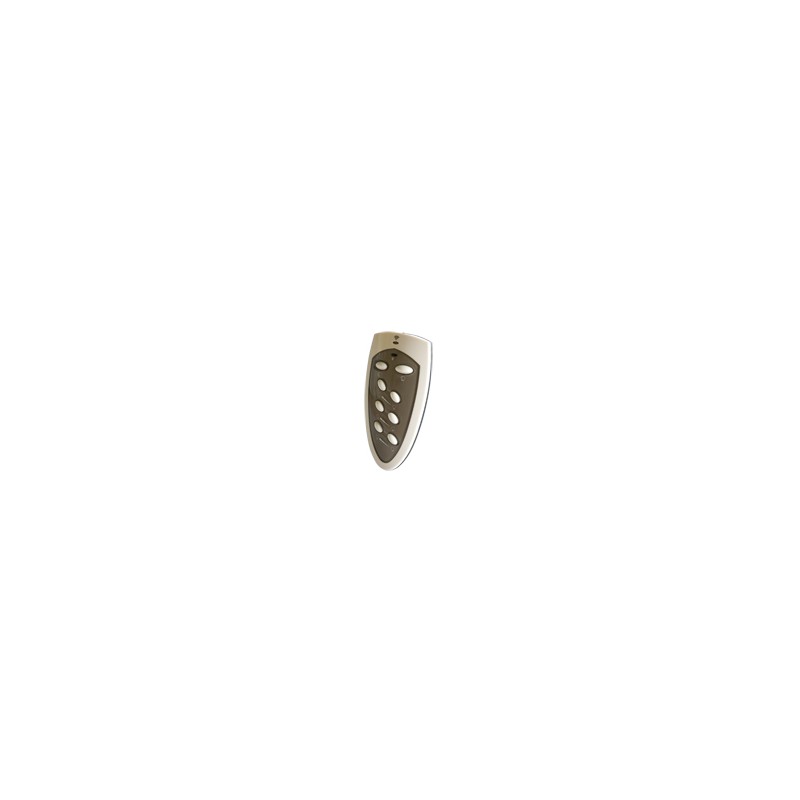

Télécommande
BDF-WLS8
Émetteur smart-house pour applications immotiques
8 boutons-poussoirs à programmation individuelle
2 piles AAA pour l’alimentation
Programmation de canal à l’aide de BGP-COD-BAT Portée : jusqu’à 40 m à l’air libre
CARACTÉRISTIQUES DES ENTRÉES
Bouton-poussoir sans fil
Fréquence de transmission 868 MHz
CARACTÉRISTIQUES D’ALIMENTATION
Alimentation électrique Pile : 2 x AAA (LR03)
CARACTÉRISTIQUES GÉNÉRALES
Codage de canal Via BGP-COD-BAT et câble spécial : GAP-TPH-CAB. Au terme de l’installa- tion, la programmation peut être modi- fiée en enlevant le couvercle sur le bas de la télécommande et en utilisant l’adaptateur fourni pour le câble GAP- TPH-CAB.
Remplacement de la pile Si la LED ne répond pas lorsque vous
appuyez sur les boutons-poussoirs, il est possible que la tension de la pile soit basse. Remplacez la pile et remon- tez les pièces en plastique.
Sorties 1 à 8 Boutons-poussoirs 1 à 8
Boîtier Compact
Consommation de courant
Activée < 1 mA Non activée < 10 µA
Environnement
Degré de protection IP 20
Degré de pollution 3 (CEI 60664) Température de
fonctionnement 0 °C à 50 °C / 32 °F à 122 °F
Température de stockage -20 °C à 70 °C / -4 °F à 158 °F
Humidité (sans condensation) 20 à 80 %
Poids 30 g, pile exclue
PRINCIPE DE FONCTIONNEMENT
La télécommande BDF-WLS8 est conçue pour la base BH4-WBUx-
230 et ne fonctionne qu’avec elle. La télécommande est programmée à l’aide d’une unité BGP-COD-BAT (cf. fiche technique concernée). Procédez comme suit pour établir la communication entre BDF- WLS8 et la base BH4-WBUx-230 :
– Appuyez sur le bouton « Mode » sur la base BH4-WBUx-230 jusqu’à ce que la LED rouge indique qu’une association peut être établie.
– Appuyez sur le bouton-poussoir
du module de télécommande BDF- WLS8 que vous souhaitez associer à la base BH4-WBUx-230.
Une fois l’association établie, la LED s’allume brièvement (environ une seconde).
Si l’association échoue (par exem- ple, si la portée est dépassée), les LED du module de télécommande s’allument simultanément pendant
500 ms environ. Cette erreur se pro- duit également si, dans des condi- tions normales, il n’est pas possible d’établir une connexion entre la base BH4-WBUx-230 et les mo-
dules de télécommande BDF- WLS8.
Il est possible de désactiver la com- munication entre la base BH4- WBUx-230 et tous les modules associés.
– Appuyez sur le bouton « Mode » sur la base BH4-WBUx-230 jusqu’à ce que la LED rouge
« Désactiver » s’allume.
Cela indique l’absence de con-
nexion entre la base BH4-WBUx-
230 et ses associations.
Pour rétablir la connexion,
appuyez sur « Mode » jusqu’à ce
que le voyant « Associer » ou
« Désactiver » s’allume.
Dans des conditions normales, les
LED « Alimentation » et « smart-
house » sont allumées en perma-
nence, tandis que la LED
« Communication » ne clignote
que brièvement lorsque vous
appuyez sur une télécommande
BDF-WLS8 associée.
La LED s’allume toujours lorsque
vous appuyez sur un bouton.
Les LED confirment que la commu-
nication a été exécutée sans erreur.
EXEMPLE DE COMMUNICATION
Bussmasrmt-haourts-ehboususe
SÉLECTION DE MODÈLE
Alimentation Codification
Pile (non incluse) BDF-WLS8
1 2 BH8-CTRLZx-xxx
1 2 BH4-WBUA-230
DIMENSIONS / BOUTONS-POUSSOIRS
AlimPeonwtaetrion smasrtm-haorut-sheouse RF RF
AssoAcsiseor ciate
DésDacistiavbelre
Mode
50 mm 28 mm
LED
SW1 SW2
E/S 1 = Inter. 1
E/S 2 = Inter. 2
E/S 3 = Inter. 3
E/S 4 = Inter. 4
E/S 5 = Inter. 5
E/S 6 = Inter. 6
PROGRAMMATION
E/S 7 = Inter. 7
E/S 8 = Inter. 8
BPaitlteery
Programmation à l’aide de BGP-TPH-CAB
La LED suit l’activation d’une des huit E/S.
La LED n’est pas programmable.
Les caractéristiques peuvent être modifiées sans préavis (17.11.2008) – Un produit du Groupe CARLO GAVAZZI
