BH4-CTRLAB-230 CARLO GAVAZZI Paramètres sélectionnés Autres TYPE Bus extension BOÎTIER H4 (W72) ALIMENTATION..

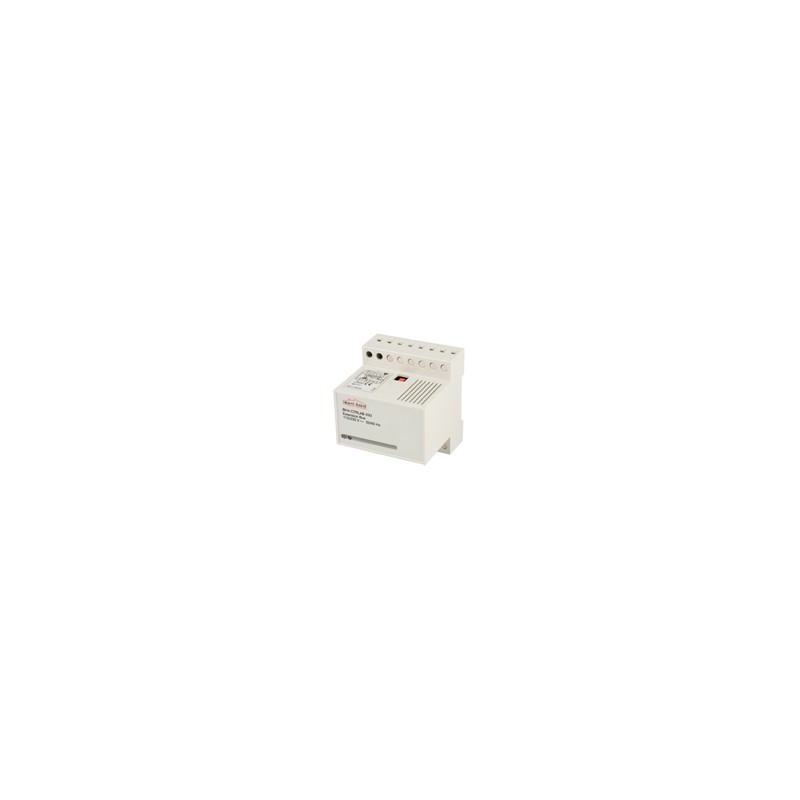

Module d’extension de bus smart-house
BH4-CTRLAB-230
Module d’extension de bus pour BH8-CTRLX-230
Sortie générateur de canaux
Communication avec BH8-CTRLX-230 par câble plat
Alimentation c.a.
Boîtier H4 pour montage sur rail DIN (EN 50022)
CARACTÉRISTIQUES DES ENTRÉES/SORTIES
Sortie smart-house Bus smart-house
Tension de sortie 8,2 V
Courant < 450 mA à 25 °C
< 300 mA à 50 °C Protection courts-circuits Oui
Durée de séquence
32 entrées et sorties 38,6 ms
128 entrées et sorties 132,3 ms
CARACTÉRISTIQUES D'ALIMENTATION
Alimentation électrique
Excitation c.a. Catégorie de surtension III (CEI 60664)
Tension de fonctionnement
nominale via bornes 21 et 22 85-264 V c.a. (CEI 60038) Fréquence 47 à 63 Hz
Puissance utile nominale Type 18 VA à charge max. Dissipation de puissance ≤ 7 W
Tension de tenue
au choc nominale 230 kV 4 kV
Tension diélectrique
Alimentation – bus smart-house ≥ 3 kV c.a. (efficace) Connecteur d’extension
– bus smart-house ≥ 3 kV c.a. (efficace)
Alimentation
– Connecteur d’extension ≥ 3 kV c.a. (efficace)
CARACTÉRISTIQUES GÉNÉRALES
Délai de mise sous tension < 1 s (+ délai de mise sous
tension du contrôleur)
Indication pour
Alimentation MARCHE LED, verte
BUS OK LED, jaune
Environnement
Degré de protection IP 20
Degré de pollution 3 (CEI 60664)
Température de fonctionnement 0 à +50 °C (+32 à +122 °F)
Température de stockage -20 à +85 °C (-4 à +185 °F)
Humidité (sans condensation) 20 à 80 % HR
Résistance mécanique
Chocs 15 G (11 ms) Vibrations 2 G (6 à 55 Hz)
Dimensions / matériau
(voir « Données techniques ») Boîtier H4
Poids 200 g
SÉLECTION DE MODÈLE
Alimentation Codification
115/230 V c.a. BH4-CTRLAB-230
ACCESSOIRES
Jeu de câbles plats BCAB-CTRLXA
(comprend 4 câbles : 1 x 120 mm, 1 x 190 mm et 2 x 260 mm)
FOURNITURES DIMENSIONS (mm)
1 x module d’extension de bus smart-house BH4-CTRLAB-230
1 x mode d’emploi
1 x câble plat 120 mm
1 x câble plat 190 mm
Ces spécifications peuvent être modifiées sans préavis (25.04.2008). Un produit du Groupe CARLO GAVAZZI
