DR10TI
CARLO GAVAZZI
1
Autres paramètres sélectionnés
Home > CARLO GAVAZZI
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par CARLO GAVAZZI
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.

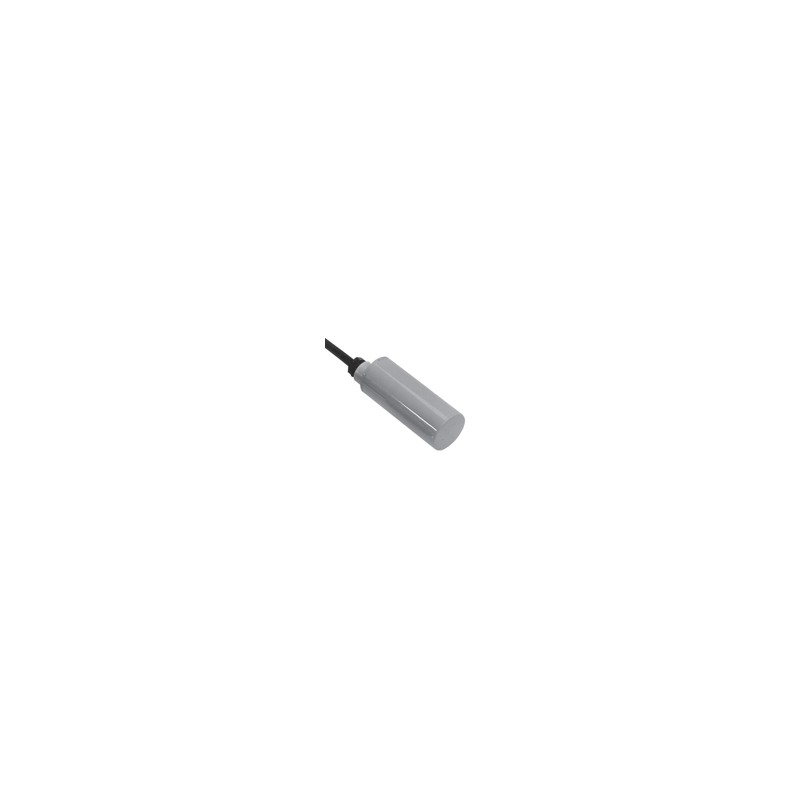

Détecteurs de Proximité Capacitifs Boîtier Polyester Thermoplastique Type DR E, Ø 11, Ø 22, Ø 30
• Boîtier polyester thermoplastique, cylindrique
• Diamètre: Ø 11, Ø 22, Ø 30
• Distance de détection: 3 à 10 mm
• Alimentation 10 à 27 VCC
90 à 240 VCA
• LED d'indication de sortie activée
(versions courant alternatif)
• Câble 2 m
Description du Produit
Référence
DR 3 E
Détecteur de proximité capacitif en boîtier polyester cylindrique, Ø 11-30. Sortie
transistor NPN et thyristor. Livré avec câble de 2 m. Couleur d’identification: jaune.
Type: détecteur de proximité capacitif
Type de sortie
Tableau de Sélection
Diamètre Distance Référence Référence Référence
de boîtier nominale de à commander à commander à commander fonct. (Sn) 3) Transistor NPN Thyristor Thyristor
Normalement ouvert Normalement ouvert Normalement fermé
Ø 11 mm 3 mm 1) DR 3 E
Ø 22 mm 5 mm 2) DR 6 E
Ø 30 mm 10 mm 1) DR 10 T DR 10 TI
1) Pour montage non noyable 2) Pour montage noyable 3) Objet: Plaque d'acier à la masse
Caractéristiques Techniques
Transistor NPN Thyristor
Tension de fonctionnement
nominale (Ue) 12 à 24 VCC 100 à 220 VCA, 50 à 60 Hz
(UB) 10 à 27 VCC (ondulation inclue) 90 à 240 VCA, 50 à 60 Hz
Ondulation £ 10%
Courant de fonct. nominal (Ie)
Permanent < 200 mA < 150 mA
Courte durée < 200 mA < 1 A, max. 20 ms, 1 Hz
Courant d'aliment. à vide (Io) DR 3 E: £ 5 mA DR 6 E: £ 9 mA
Courant de charge minimum 20 mA
Courant à l'état bloqué (Ir) Typ. 7 mA, max. 10 mA Chute de tension (Ud) < 2 V à charge maximale (DR 6 E: < 0,25 V) < 11 VCA à charge maximale Protection Néant Néant
Fréquence de
commutation (f) 100 Hz 5 Hz
LED d'ind. de sortie activée Néant jaune
Dist. de fonct. nominale (Sn) DR 3 E 3 mm 10 mm
DR 6 E 5 mm Plaque d'acier à la masse.:
Objet de référence Autres objets: Voir "Facteurs de Plaque d'acier à la masse. Réduction", Informations Techniques. Autres objets: Voir "Facteurs de
Réduction", Informations Techniques
Hystérésis (H)
(Distance différentielle) 1 à 30% de la distance de détection 1 à 40% de la distance de détection
Spécifications susceptibles d’être changées sans préavis 1
