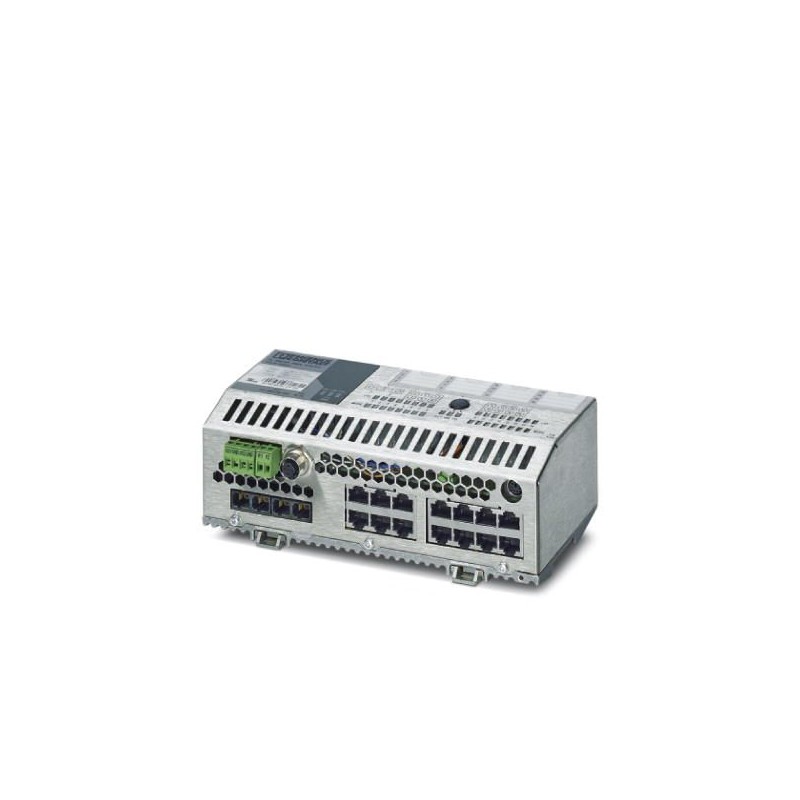

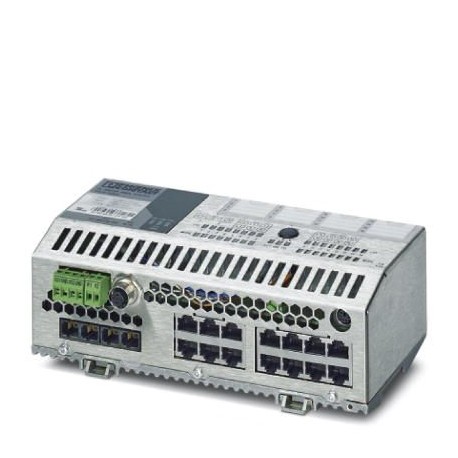

FL SWITCH SMCS 14TX/2FX 2700997 PHOENIX CONTACT Switch Ethernet Smart Managed Compact con 14 puertos 10/100 ..
FL SWITCH SMCS 14TX/2FX
2700997
PHOENIX_CONTACT
Switch Ethernet Smart Managed Compact con 14 puertos 10/100 MBit/s RJ45 y dos puertos 100 MBit/s FX-SC multimodo
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2700997 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNN122 - |
| Página del catálogo | Página 415 (C_6_2017) |
| EAN | 4046356692014 |
| Peso por unidad (sin incluir el embalaje) | 1.004,000 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (sin condensación) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 86 kPa ... 108 kPa (2000 m sobre el nivel del mar) |
| Presión de aire (almacenamiento / transporte) | 66 kPa ... 108 kPa (3500 m sobre el nivel del mar) |
Interfaces
| Interfaz 1 | Ethernet (RJ45) |
|---|---|
| Número de puertos | 14 (puertos RJ45) |
| Nota acerca del tipo de conexión | Autonegoation y Autocrossing |
| Física de transmisión | Cobre |
| Velocidad de transmisión | 10/100 MBit/s |
| Longitud de transmisión | 100 m (por segmento) |
| LEDs de señales | Tensión de alimentación, transmisión de datos, error, Link, Activity |
| Interfaz 2 | Ethernet F.O. (fibra óptica) |
| Número de puertos | 2 (SC multimodo) |
| Física de transmisión | Fibra de vidrio multimodo |
| Velocidad de transmisión | 100 MBit/s (dúplex) |
| Longitud de transmisión | 10000 m (En función de la fibra utilizada) |
| 6400 m (fibra de vidrio con F-G 50/125 0,7 dB/km F1200) | |
| 3000 m (fibra de vidrio con F-G 62,5/125 2,6 dB/km F600) | |
| 2800 m (fibra de vidrio con F-G 50/125 1,6 dB/km F800) | |
| Longitud de onda | 1310 nm |
| Interfaz 5 | Serie (RS232) |
| Tipo de conexión | RS-232-C, conector hembra MINI-DIN de 6 polos (PS/2) |
Función
| Funcionalidad básica | Switch store and forward, conforme a la norma IEEE 802.3, 4 clases de prioridad según IEEE 802.1 P, protocolo TCP/IP, apto para BootP, Port-Mirroring, función de servidor web integrada, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, protocolo de redundancia de medios (MRP). |
|---|---|
| Gestión | Gestión basada en web (HTTP) |
| SNMP v1/v2 | |
| Interfaz serie (V.24) | |
| Funciones de diagnóstico | RMON History |
| N:1-Portmirroring | |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| ACD (Address Conflict Detection) | |
| Funciones de filtro | Quality of Service (4 clases de prioridades) |
| Port-Priorisierung | |
| VLAN | |
| IGMP Snooping (128 grupos) | |
| IGMP Query | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Static Multicast Filtering | |
| Redundancia | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| Otras funciones | BootP |
| DHCP-Client | |
| Browser sostenidos | Internet Explorer a partir de la versión 5.5 |
| Tabla de direcciones MAC | 16000 |
| Función del módulo PROFINET | PROFINET-IO Device |
| Fast Startup | |
| Clase de conformidad PROFINET | Conformance-Class B |
| Sincronización de tiempo | SNTP |
| Indicaciones de estado y diagnóstico | LEDs: US1, US2 (fuente de alimentación), Fail (contacto de alarma), 2 LEDs por cada puerto Ethernet (Link y Activity conmutable/Speed/Duplex) |
| Tensión de activación del contacto de alarma | 24 V (típico) |
| Corriente de activación del contacto de alarma | 260 mA (máximo) |
Parámetros de extensión de red
| Profundidad de cascada | Red, estructura en línea y estrella: discrecional |
|---|---|
| Longitud máxima de cable (par trenzado) | 100 m |
Tensión de alimentación
| Tensión de alimentación | 24 V DC (redundante) |
|---|---|
| Ondulación residual | 3,6 VSS(dentro del margen de tensión admisible) |
| Tensión de alimentación | 18 V DC ... 32 V DC |
| Absorción de corriente típica | 290 mA (con US= 24 V DC) |
| Absorción de corriente | 260 mA |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Construcción AX | Orientado a bloques |
| Peso neto | 1004 g |
| MTTF | 286,27 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 149,5 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| 21,69 Años (SN 29500 Standard, temperatura 70 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día)) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Emisión de interferencias | EN 61000-6-3 |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Vibración (almacenamiento / transporte) | 5g, 150 Hz, según IEC 60068-2-6 |
| Libre de sustancias humectantes de barniz perturbadoras | Sí |
| Vibración (servicio) | según IEC 60068-2-6: 5g, 150 Hz |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 10.0.119170401eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.027250501eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700997-FL SWITCH SMCS 14TX/2FX | 120 Kbytes |
|
