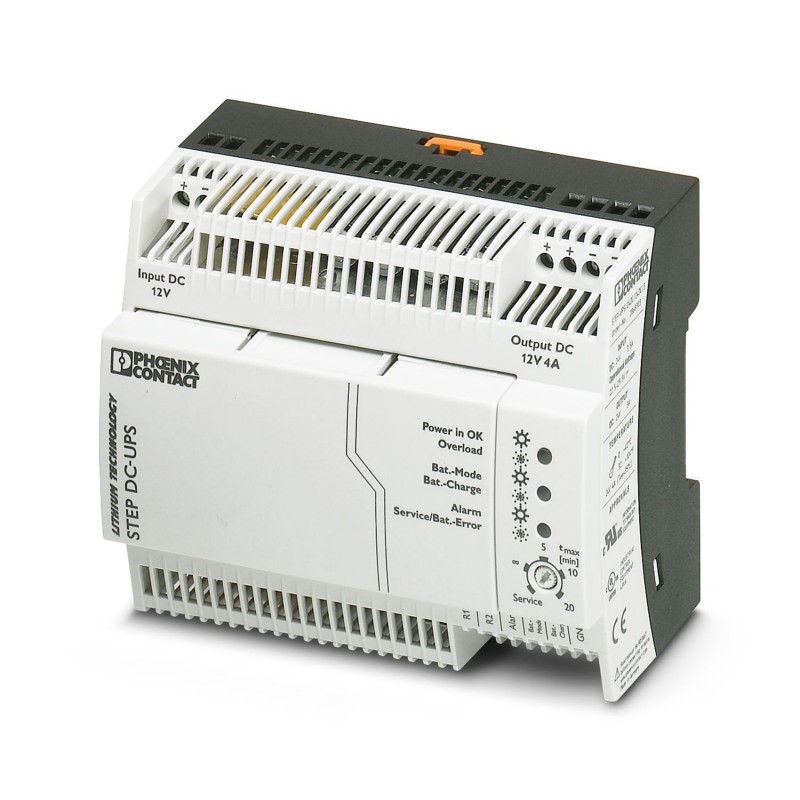

STEP-UPS/12DC/12DC/4 2868693 PHOENIX CONTACT Fuente de alimentación ininterrumpida
STEP-UPS/12DC/12DC/4
2868693
PHOENIX_CONTACT
Sistema de alimentación ininterrumpida con módulo de batería integrado. El módulo de batería STEP-BAT/LIPO/18.5 DC/1.4 AH puede pedirse por separado.
Fuentes alimentación
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2868693 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMUS42 - |
| Página del catálogo | Página 298 (C_4_2017) |
| EAN | 4046356519922 |
| Peso por unidad (sin incluir el embalaje) | 595,400 g |
| Número de tarifa arancelaria | 85371091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | 0 °C ... 40 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 45 °C |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Clase de clima | 3K3 (según EN 60721) |
| Grado de polución | 2 |
Datos de entrada
| Tensión de entrada | 12 V DC |
|---|---|
| Tensión nominal de entrada | 12 V DC |
| Rango de tensión de entrada | 10 V DC ... 16,5 V DC |
| Absorción de corriente (proceso de carga) | < 0,8 A (Proceso de carga (ICharge = max, IOut = 0)) |
| Absorción de corriente (máxima) | 6 A |
| Absorción de corriente (circuito abierto) | < 30 mA |
| Umbral de activación fijo | < 10 V |
| Umbral de activación variable | 1 V / 1 s |
| Fusible de entrada, instalado | 7 A (Lento, interno) |
Datos de salida (funcionamiento en red 12 V DC)
| Tensión nominal de salida | 12 V DC |
|---|---|
| Corriente nominal de salida (IN) | 4 A (0 °C ... 40 °C) |
Datos de salida (funcionamiento a batería 12 V DC)
| Tensión nominal de salida | 12 V DC |
|---|---|
| Margen de tensión de salida (dependiente de la tensión de entrada) | 10 V DC ... 15 V DC (UOut= UIn (t-1)) |
| Corriente nominal de salida (IN) | 4 A (0 °C ... 40 °C) |
Datos de salida generales
| Rendimiento | > 97,4 % (Funcionamiento en red con acumulador de energía cargado) |
|---|
Generalidades
| Tecnología IQ | No |
|---|---|
| Peso neto | 0,46 kg |
| Medio de almacenamiento | Polímero de litio |
| Clase de protección | III |
| MTBF (IEC 61709, SN 29500) | > 1997000 h (40 °C) |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 12 |
| Longitud a desaislar | 6,5 mm |
| Rosca de tornillo | M3 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 12 |
| Longitud a desaislar | 6,5 mm |
| Rosca de tornillo | M3 |
Datos de conexión para señalización
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 12 |
| Longitud a desaislar | 6,5 mm |
| Rosca de tornillo | M3 |
Proceso de carga
| Comprobación de la calidad de la batería | Sí, en cada carga y cíclicamente una vez al mes |
|---|---|
| Protección para descargas excesivas | < 15 V DC |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Resistencia a interferencias | EN 61000-6-2 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | 4 kV (Severidad del ensayo 2) |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 1 GHz |
| Intensidad del campo de prueba | 10 V/m (Severidad del ensayo 3) |
| Gama de frecuencias | 1,4 GHz ... 2 GHz |
| Intensidad del campo de prueba | 3 V/m (Severidad del ensayo 2) |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-6-3 |
| EN 61000-4-6 | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Tensión | 10 V (Severidad del ensayo 3) |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Homologaciones UL | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 mín. |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027040603eCl@ss 4.127040603eCl@ss 5.027040603eCl@ss 5.127040600eCl@ss 6.027040600eCl@ss 7.027040603eCl@ss 8.027040603eCl@ss 9.027040705
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2868693-STEP-UPS/12DC/12DC/4 | 129 Kbytes |
|
