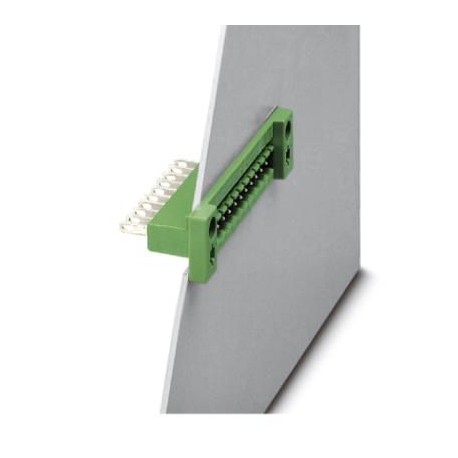

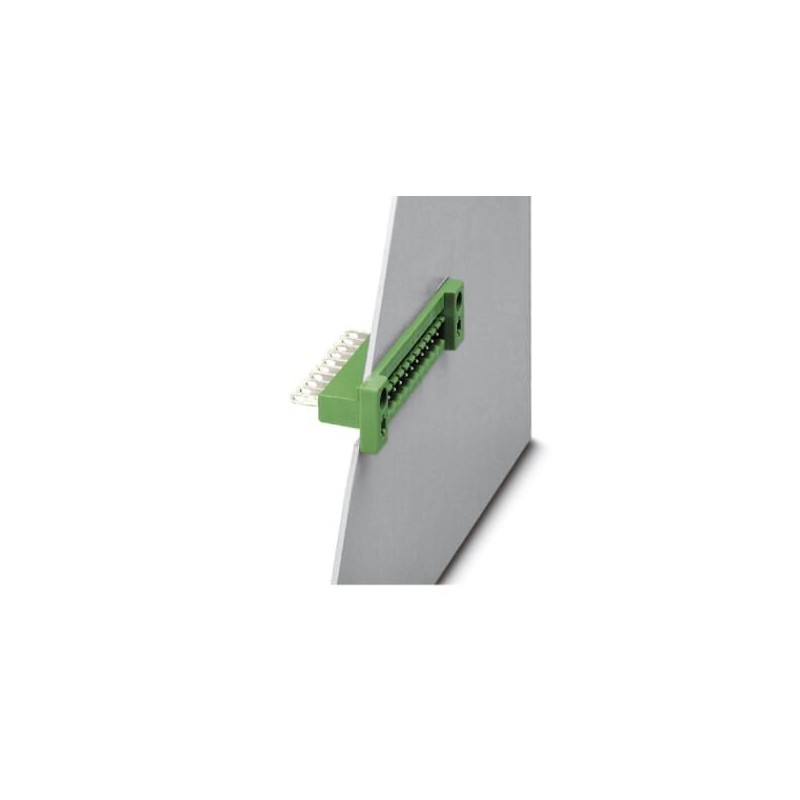

DFK-MSTB 2,5/ 7-G 0707154 PHOENIX CONTACT Carcasa pasamuros
DFK-MSTB 2,5/ 7-G
0707154
PHOENIX_CONTACT
50
Conector pasamuros, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 7, paso: 5 mm, tipo de conexión: Conexión de soldadura/enchufe plano, color: verde, superficie contactos: Estaño, montaje: Montaje directo, el accesorio con el código 5030172 solo es utilizable en combinación con MSTB 2,5/...ST y MSTBT 2,5/...ST.
Carcasa pasamuros, sección nominal: 2,5 mm², color: verde, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie contactos: Estaño, tipo de contacto: Macho, número de potenciales: 7, número de filas: 1, número de polos: 7, número de conexiones: 7, familia de artículos: DFK-MSTB 2,5/..-G, paso: 5 mm, tipo de conexión: Conexión de soldadura/enchufe plano, montaje: Montaje directo, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 9,3 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MSTB 2,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja, el accesorio con el código 5030172 solo es utilizable en combinación con MSTB 2,5/...ST y MSTBT 2,5/...ST.
Bloques de terminales > Terminal de alimentación
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 0707154 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAFJA - |
| Página del catálogo | Página 352 (C_1_2013) |
| EAN | 4017918003920 |
| Peso por unidad (sin incluir el embalaje) | 6,954 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 17,5 mm |
|---|---|
| Anchura [ w ] | 55 mm |
| Altura [ h ] | 29,5 mm |
| Paso | 5 mm |
| Media a | 30 mm |
| Dimensión Conexión de enchufe plano | 2,8 x 0,8 mm |
Generalidades
| Familia de artículos | DFK-MSTB 2,5/..-G |
|---|---|
| Número de polos | 7 |
| Tipo de conexión | Conexión de soldadura/enchufe plano |
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 320 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 12 A |
| Sección nominal | 2,5 mm² |
| Corriente de carga máxima | 12 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V2 |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Corriente máxima Conexión de enchufe plano | |
| Dimensión Conexión de enchufe plano | 2,8 x 0,8 mm |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0 272607xx eCl@ss 4.1 27260701 eCl@ss 5.0 27260701 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141134 eCl@ss 8.0 27440402 eCl@ss 9.0 27440402
UNSPSC 6.01 30211810 UNSPSC 7.0901 39121409 UNSPSC 11 39121409 UNSPSC 12.01 39121409 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-0707154-DFK-MSTB 2,5/ 7-G | 135 Kbytes |
|
