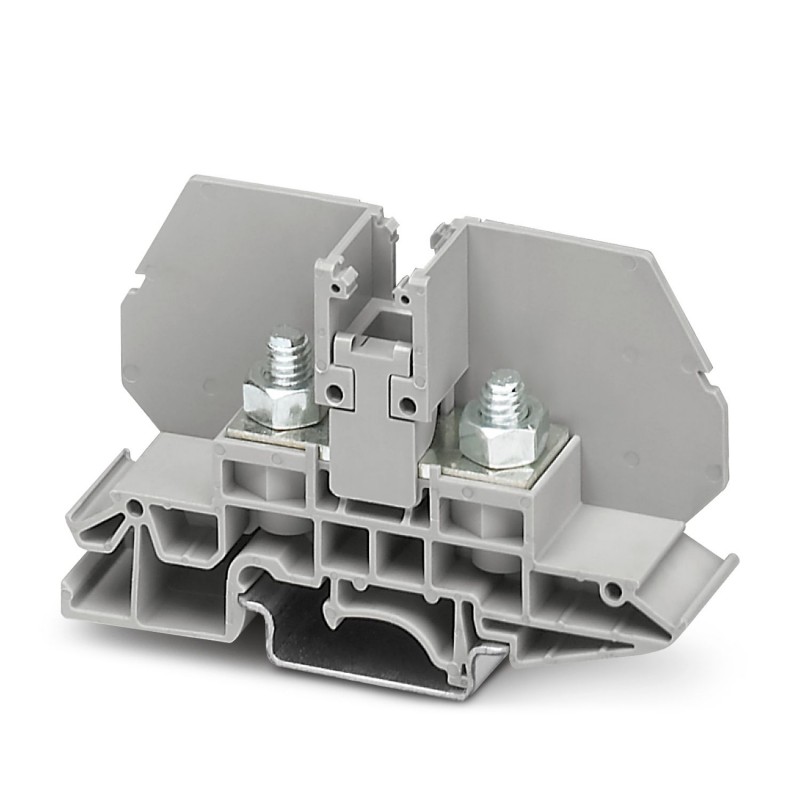

RBO 6 3075896 PHOENIX CONTACT Borne de conexión por espárrago
RBO 6
3075896
PHOENIX_CONTACT
40
Borne de conexión por espárrago, tipo de conexión: Conexión por espárrago, número de conexiones: 2, número de polos: 1, anchura: 17 mm, color: gris, clase de montaje: NS 35/7,5, NS 35/15, NS 32
Borne de conexión por espárrago, tensión nominal: 800 V, corriente nominal: 125 A, número de conexiones: 2, número de polos: 1, tipo de conexión: Conexión por espárrago, Sección de dimensionamiento: 35 mm², clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: gris
Bloques de terminales > Terminal de conexión de paso
Conectividad armarios industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3075896 |
|---|---|
| Unidad de embalaje | 40 pcs |
| Clave de venta | BE4412 - |
| Cantidad de pedido mínima | 40 pcs |
| Página del catálogo | Página 541 (C_1_2017) |
| EAN | 4046356532853 |
| Peso por unidad (sin incluir el embalaje) | 36,800 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | IN (India) |
Generalidades
| Número de polos | 1 |
|---|---|
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Potenciales | 1 |
| Sección nominal | 35 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 4,06 W |
| Corriente de carga máxima | 125 A (con una sección de conductor de 35 mm²) |
| Corriente nominal IN | 125 A |
| Tensión nominal UN | 800 V |
| Pared lateral abierta | No |
| Resultado ensayo de tensión transitoria | Prueba aprobada |
| Valor nominal ensayo de tensión transitoria | 9,8 kV |
| Resultado prueba de tensión alterna soportable | Prueba aprobada |
| Valor nominal tensión alterna soportable | 2 kV |
| Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
| Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
| Asiento fijo sobre superficie de fijación | NS 32/NS 35 |
| Valor nominal | 10 N |
| Resultado de la comprobación de caída de tensión | Prueba aprobada |
| Exigencia Caída de tensión | ≤ 3,2 mV |
| Resultado de la verificación de calentamiento | Prueba aprobada |
| Result. ensayo corr. corta dur. | Prueba aprobada |
| Ensayo de corriente de corta duración sección del conductor | 35 mm² |
| Corriente de corta duración | 4,2 kA |
| Resultado prueba térmica | Prueba aprobada |
| Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
| Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
| Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de ensayo | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
| Frecuencia de ensayo | f1= 5 Hz hasta f2= 150 Hz |
| Nivel ASD | 1,857 (m/s2)2/Hz |
| Aceleración | 0,8 g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado prueba de choque | Prueba aprobada |
| Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoide |
| Aceleración | 5g |
| Duración del choque | 30 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensiones
| Anchura | 17 mm |
|---|---|
| Ancho de tapa | 2,2 mm |
| Longitud | 80,8 mm |
| Altura NS 35/7,5 | 49,8 mm |
| Altura NS 35/15 | 57,3 mm |
| Altura NS 32 | 54,8 mm |
| Paso | 17 mm |
Datos de conexión
| Observación | Espárrago de conexión |
|---|---|
| Tipo de conexión | Conexión por espárrago |
| Rosca de tornillo | M6 |
| Par de apriete mín. | 3,2 Nm |
| Par de apriete máx. | 3,7 Nm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido mín. | 2,5 mm² |
| Sección de conductor rígido máx. | 35 mm² |
| Sección de conductor flexible mín. | 2,5 mm² |
| Sección de conductor flexible máx. | 35 mm² |
| Sección del conductor flexible AWG mín. | 12 |
| Sección del conductor flexible AWG máx. | 2 |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 35 mm² |
| Conexión por terminal según la norma | DIN 46234 |
| Sección transversal de la conexión del terminal de cable mín. | 6 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 35 mm² |
| Texto adicional | |
| Diámetro de armella mín. | 6,5 mm |
| Ancho del terminal de cable máx. | 15 mm |
| Diámetro del espárrago | 6 mm |
| Conexión por terminal según la norma | DIN 46237 |
| Sección transversal de la conexión del terminal de cable mín. | 2,5 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 6 mm² |
| Diámetro de armella mín. | 6,5 mm |
| Ancho del terminal de cable máx. | 11 mm |
| Diámetro del espárrago | 6 mm |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| IEC 60947-7-1 | |
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
