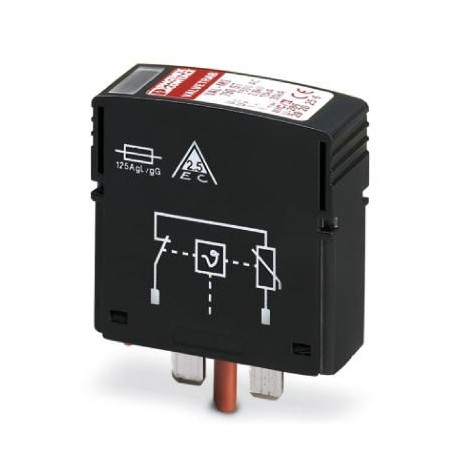

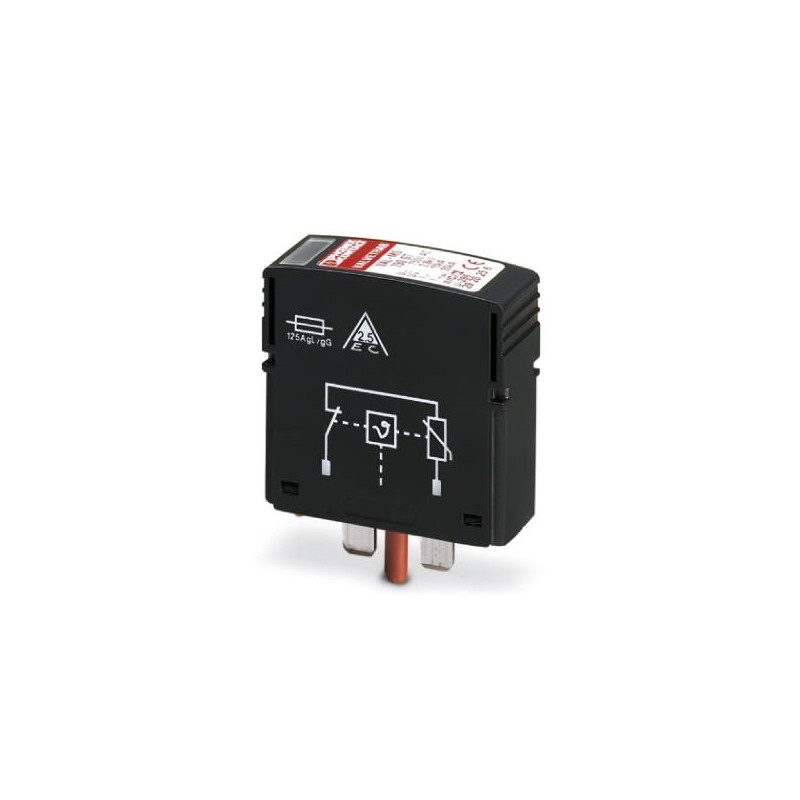

VAL-MS 750/30-ST 2920256 PHOENIX CONTACT Enchufe de protección contra sobretensiones tipo 2
VAL-MS 750/30-ST
2920256
PHOENIX_CONTACT
Protección enchufable contra sobretensiones tipo 2 con varistor para elemento de base VAL-MS, con control térmico, indicación óptica de defecto. Ejecución: 750 V AC
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2920256 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CL1321 - |
| Página del catálogo | Página 56 (C_4_2017) |
| EAN | 4046356157308 |
| Peso por unidad (sin incluir el embalaje) | 62,000 g |
| Número de tarifa arancelaria | 85363030 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 25g (Semisinusoide / 11ms / 3x X, Y, Z) |
| Vibración (en servicio) | 5g (10...500 Hz/2,5 h/X, Y, Z) |
Generalidades
| Clase de ensayo IEC | II |
|---|---|
| T2 | |
| Tipo EN | T2 |
| Sistema de alimentación de corriente IEC | TN |
| TT | |
| Pistas de protección | L-PE |
| L-PEN | |
| Tipo de montaje | en elemento de base |
| Color | negro intenso RAL 9005 |
| Material carcasa | PA 6.6 |
| Grado de polución | 2 |
| Distancia respecto a piezas activas y con toma a tierra | 8 mm |
| Clase de combustibilidad según UL 94 | V-0 |
| Construcción | Macho |
| Número de polos | 1 |
| Mensaje Protección contra sobretensiones defectuosa | óptico |
Otras descripciones
| Observación | Para utilizar en todos los sistemas de baja tensión entre L-PEN. Solo para su utilización en sistemas IT entre L-PE, si los cuerpos de los equipos eléctricos de la instalación de baja tensión están conectados con la instalación de puesta a tierra de la estación de transformadores. (puesta a tierra común de la estación de transformadores de alta tensión y el cuerpo de la instalación de consumidores de baja tensión. RE= RAsegún IEC 60364-4-442 / VDE 0100-442 figura 44D / ejemplo a) |
|---|
Circuito de protección
| Tensión nominal UN | 554/960 V AC (TN) |
|---|---|
| 690 V AC (IT) | |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión constante máxima UC | 760 V AC |
| Corriente de conductor de protección IPE | ≤ 0,5 mA |
| Absorción de potencia standby PC | ≤ 400 mVA |
| Corriente transitoria nominal In(8/20) µs | 15 kA |
| Corriente transitoria máxima Imáx(8/20) µs | 30 kA |
| Resistencia al cortocircuito ISCCR | 25 kA |
| Nivel de protección Up | ≤ 2,9 kV |
| Tensión residual Ures | ≤ 2,9 kV (en In) |
| ≤ 2,7 kV (con 10 kA) | |
| ≤ 2,5 kV (con 5 kA) | |
| ≤ 2,3 kV (con 3 kA) | |
| Comportamiento TOV en UT | 1000 V AC (5 s / modo estacionario) |
| 1056 V AC (120 min / modo de error seguro) | |
| Tiempo de reacción tA | ≤ 25 ns |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 100 A (gG) |
Especificaciones UL
| Tipo SPD | 4CA |
|---|---|
| Tensión máxima constante MCOV (L-N) | 750 V AC |
| Tensión nominal | 690 V AC |
| Pistas de protección | L-N |
| Sistema de distribución de energía | Single phase |
| Frecuencia nominal | 50/60 Hz |
| Tensión de limitación medida MLV (L-N) | 2700 V |
| Corriente transitoria nominal In(L-N) | 10 kA |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 10.0.127130890eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130890eCl@ss 9.027130890
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2920256-VAL-MS 750/30-ST | 119 Kbytes |
|
