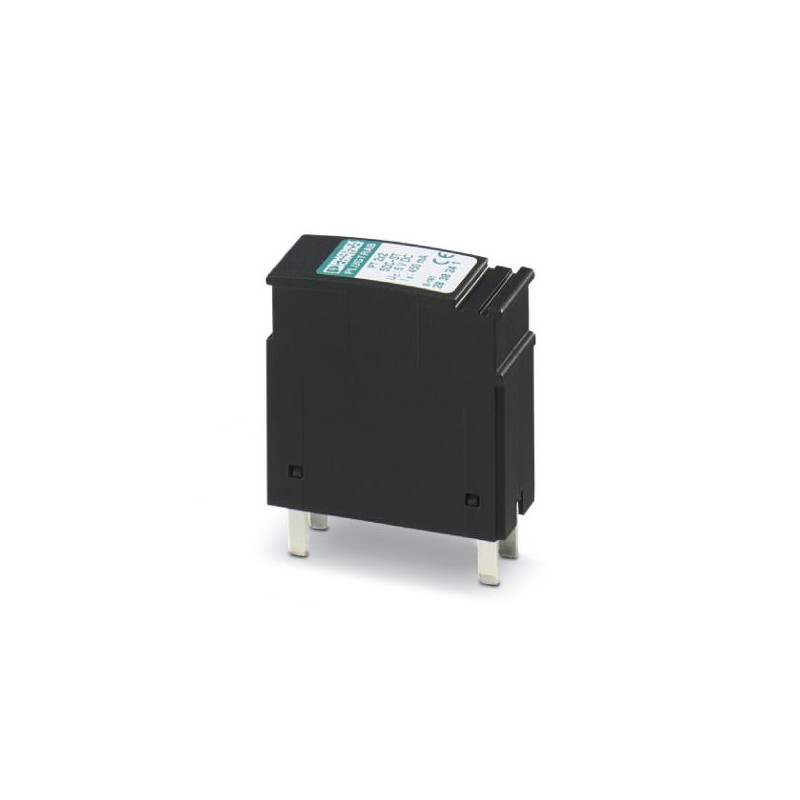

PT 2X2-12AC-ST 2838270 PHOENIX CONTACT Protección enchufable contra sobretens. para elemento de base, para d.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

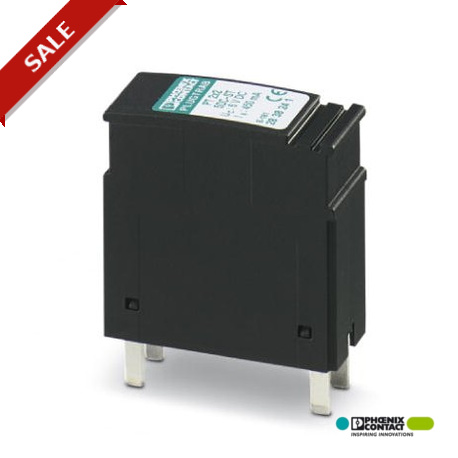

PT 2X2-12AC-ST 2838270 PHOENIX CONTACT Protección enchufable contra sobretens. para elemento de base, para d..

PT 2X2-12AC-ST

2838270

PHOENIX_CONTACT

Protección enchufable contra sobretens. para elemento de base, para dos circ. de dos hilos flotantes, protec. gruesa contra tensión longitudinal a tierra. Tensión nominal: 12 V AC. Apto para HART.

Más detalles


Trabtech (TT)

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Ir al producto alternativo: PT 2X2-24DC-ST 2838228

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Dimensiones

Altura45 mm
Anchura17,7 mm
Profundidad52 mm
Unidad1 UD
Altura del módulo completo90 mm
Anchura del módulo completo17,7 mm
Profundidad del módulo completo65,5 mm

Condiciones ambientales

Temperatura ambiente (servicio)-40 °C ... 85 °C
Índice de protecciónIP20

Generalidades

Material carcasaPA 6.6
Clase de combustibilidad según UL 94V0
Colornegro
Normas para líneas de fuga y espacios de aireVDE 0110-1
IEC 60664-1
Tipo de montajeen elemento de base
ConstrucciónMódulo para carril de dos piezas enchufable
Dirección de actuaciónLine-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
Descargador verificable con CHECKMASTER a partir de la revisión de software:Desde rev. de SW 1.00

Circuito de protección

Clase de ensayo IECC1
C2
C3
D1
Clase de exigencias VDED1
Tensión nominal UN12 V AC
Tensión constante máxima UC18 V DC
13 V AC
Tensión constante máxima UC (de hilo a hilo)18 V DC
13 V AC
Tensión constante máxima UC (de hilos a tierra)18 V DC
13 V AC
Corriente nominal IN450 mA (45 °C)
Corriente activa de servicio ICa UC≤ 5 µA
Corriente de conductor de protección IPE≤ 1 µA (BE: 2x2-F)
≤ 4 µA
Corriente de descarga nominal In (8/20) µs (conductor-conductor)10 kA
Corriente transitoria nominal In (8/20) µs (conductor-tierra)10 kA
Corriente transitoria suma (8/20) µs20 kA
Corriente transitoria Imáx. (8/20) µs máximo (conductor-conductor)10 kA
Corriente transitoria Imáx. (8/20) µs máximo (conductor-tierra)10 kA
Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor)49 A
Corriente de rayo de prueba (10/350)˽µs, corriente de pico Iimp2,5 kA (por pista)
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike≤ 25 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike≤ 450 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática≤ 25 V
Tensión residual para In (conductor-conductor)≤ 25 V
Nivel de protección Up (conductor-conductor)≤ 55 V
Nivel de protección Up (conductor-tierra)≤ 450 V
Tiempo de reacción tA (conductor-conductor)≤ 1 ns
Tiempo de reacción tA (conductor-tierra)≤ 100 ns
Atenuación de inserción aE, sim.típ. 0,5 dB (≤ 700 kHz)
Frecuencia límite fg (3dB), sim. en el sistema de 50 ohmiostíp. 4 MHz
Capacidad (conductor-conductor)2,5 nF
Resistencia en serie2,2 Ω (Pista 1-2/5-6)
2,2 Ω (Pista 7-8, 11-12)
Mensaje Protección contra sobretensiones defectuosaninguna
Fusible previo máximo requerido500 mA (P.ej. T (según IEC 127-2/III))
A prueba de sobrecorrientes momentáneas (de conductor a conductor)C2 - 10 kV/5 kA
A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor)C2 - 10 kV/5 kA
D1 - 2,5 kA

Datos de conexión

Tipo de conexiónConexión por tornillo (en combinación con el elemento de base)
Tipo de conexión INSistema enchufable PLUGTRAB
Tipo de conexión OUTSistema enchufable PLUGTRAB
Rosca de tornilloM3
Par de apriete0,8 Nm
Longitud a desaislar8 mm
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.12

Normas y especificaciones

Normas/especificacionesIEC 61643-21
DIN EN 61643-21
UL 497B

Datasheet - PDF
