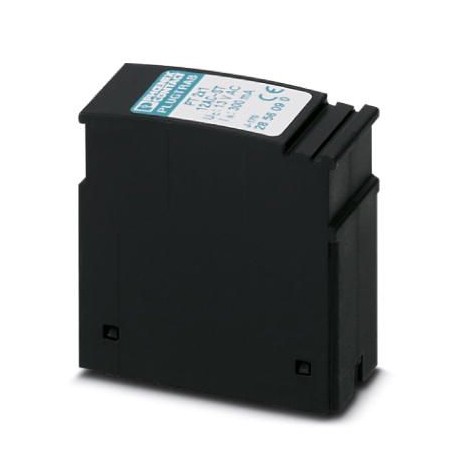

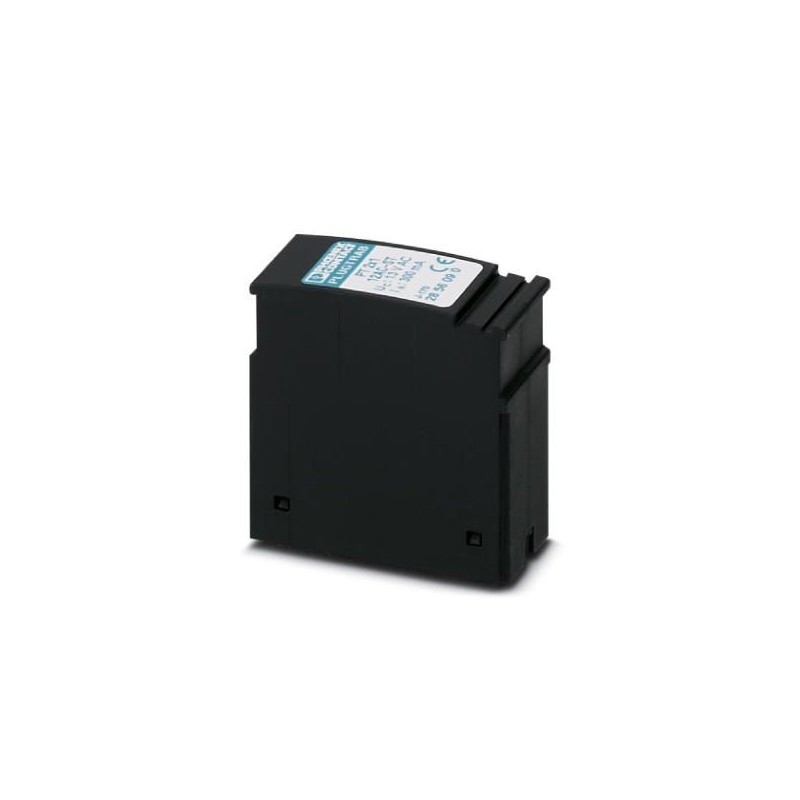

PT 2X1-12AC-ST
2856090
PHOENIX_CONTACT
1
Enchufe de protección contra sobretensiones
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2856090 |
---|---|
Unidad de embalaje | 10 pcs |
Clave de venta | CL2111 - |
Página del catálogo | Página 113 (C_4_2017) |
EAN | 4017918599157 |
Peso por unidad (sin incluir el embalaje) | 18,880 g |
Número de tarifa arancelaria | 85363010 |
País de origen | DE (Alemania) |
Altura | 45 mm |
---|---|
Anchura | 17,7 mm |
Profundidad | 52 mm |
Unidad | 1 UD |
Altura del módulo completo | 90 mm |
Anchura del módulo completo | 17,7 mm |
Profundidad del módulo completo | 65,5 mm |
Material carcasa | PA 6.6 |
---|---|
Clase de combustibilidad según UL 94 | V-0 |
Color | negro |
Normas para líneas de fuga y espacios de aire | VDE 0110-1 |
IEC 60664-1 | |
Tipo de montaje | en elemento de base |
Construcción | Macho |
Dirección de actuación | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Descargador verificable con CHECKMASTER a partir de la revisión de software: | Desde rev. de SW 1.00 |
Clase de ensayo IEC | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Clase de exigencias VDE | C1 |
C2 | |
C3 | |
D1 | |
Tensión nominal UN | 12 V AC |
Tensión constante máxima UC | 18 V DC |
13 V AC | |
Corriente asignada | 300 mA (45 °C) |
Corriente activa de servicio ICa UC | ≤ 5 µA |
Corriente de conductor de protección IPE | ≤ 1 µA (con PT 2X1+F-BE) |
≤ 10 µA (Directamente puesto a tierra) | |
Corriente transitoria nominal In (8/20) µs (conductor-tierra) | 10 kA |
Corriente transitoria de impulso Iimp (10/350) µs | 2,5 kA (por pista) |
Corriente transitoria total Itotal (8/20) µs | 20 kA |
Corriente transitoria Imáx. (8/20) µs máximo (conductor-tierra) | 10 kA |
Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra) | 49 A |
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 30 V |
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 25 V |
Tensión residual para In (conductor-tierra) | ≤ 31 V |
Nivel de protección Up (conductor-tierra) | ≤ 70 V (C2 - 10 kV / 5 kA) |
Tiempo de reacción tA (conductor-tierra) | ≤ 1 ns |
Atenuación de inserción aE, asim. | 0,5 dB (≤ 700 kHz) |
Frecuencia límite fg (3dB), asim. (PE) en el sistema de 50 ohmios | típ. 4 MHz |
Capacidad (conductor-tierra) | 1,3 nF |
Resistencia en serie | 4,7 Ω (1-2/5-6/7-8/11-12) |
Mensaje Protección contra sobretensiones defectuosa | ninguna |
Fusible previo máximo requerido | 315 mA (T) |
A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C2 - 10 kV/5 kA |
D1 - 2,5 kA |
Tipo de conexión | Conexión por tornillo (en combinación con el elemento de base) |
---|---|
Tipo de conexión IN | Sistema enchufable PLUGTRAB |
Tipo de conexión OUT | Sistema enchufable PLUGTRAB |
Rosca de tornillo | M3 |
Par de apriete | 0,8 Nm |
Longitud a desaislar | 8 mm |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor rígido | 0,2 mm² ... 4 mm² |
Sección de conductor AWG | 24 ... 12 |
Normas/especificaciones | IEC 61643-21 |
---|---|
DIN EN 61643-21 | |
UL 497B | |
Normas/disposiciones | IEC 61643-21 2000 |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes | |
PHOENIX CONTACT-2856090-PT 2X1-12AC-ST | 128 Kbytes |
