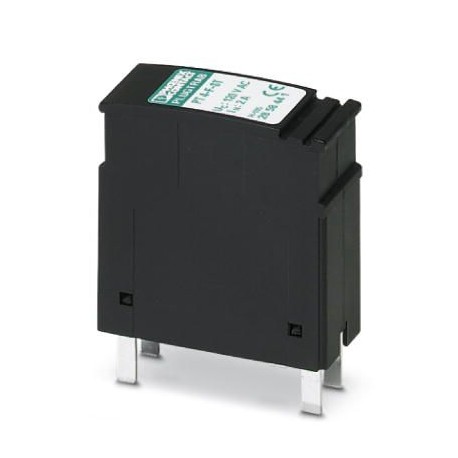

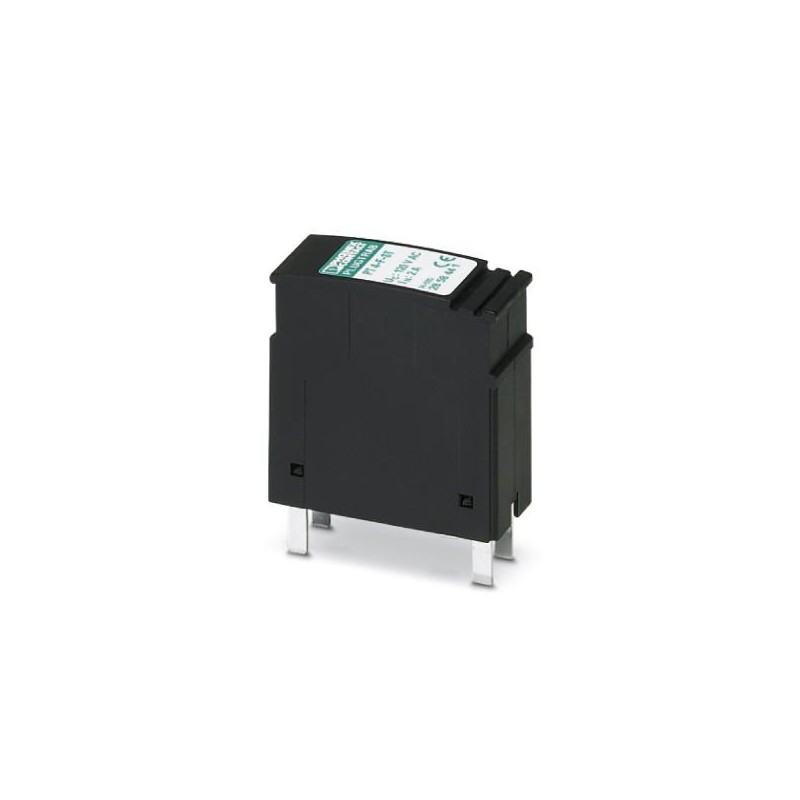

PT 4-F-ST 2858441 PHOENIX CONTACT Enchufe de protección contra sobretensiones
PT 4-F-ST
2858441
PHOENIX_CONTACT
Protección enchufable contra sobretensiones para el elemento de base, protección basta para cuatro cables de señales puestos a tierra en un lado.
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2858441 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CL2111 - |
| Página del catálogo | Página 115 (C_4_2017) |
| EAN | 4017918892364 |
| Peso por unidad (sin incluir el embalaje) | 19,220 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Dimensiones
| Altura | 45 mm |
|---|---|
| Anchura | 17,7 mm |
| Profundidad | 52 mm |
| Unidad | 1 UD |
| Altura del módulo completo | 90 mm |
| Anchura del módulo completo | 17,7 mm |
| Profundidad del módulo completo | 65,5 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 2000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Índice de protección | IP20 |
Generalidades
| Material carcasa | PA 6.6 |
|---|---|
| Clase de combustibilidad según UL 94 | V-0 |
| Color | negro intenso RAL 9005 |
| Tipo de montaje | en elemento de base |
| Construcción | Macho |
| Dirección de actuación | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Descargador verificable con CHECKMASTER a partir de la revisión de software: | Desde rev. de SW 1.10 |
Circuito de protección
| Clase de ensayo IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensión nominal UN | 110 V AC |
| Tensión constante máxima UC | 60 V DC |
| 120 V AC | |
| Corriente asignada | 2 A AC (80 °C) |
| 150 mA DC (80 °C) | |
| Corriente activa de servicio ICa UC | ≤ 2 µA |
| Corriente de conductor de protección IPE | ≤ 8 µA (con PT 4 BE) |
| ≤ 2 µA (con PT 4+F-BE) | |
| Corriente de descarga nominal In(8/20) µs (conductor-conductor) | 10 kA |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 10 kA |
| Corriente transitoria de impulso Iimp(10/350) µs (conductor-tierra) | 2,5 kA |
| Corriente transitoria total Itotal(8/20) µs | 20 kA |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 450 V (con PT 4 BE) |
| ≤ 600 V (con PT 4+F-BE) | |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 25 V (con PT 4 BE) |
| ≤ 50 V (con PT 4+F-BE) | |
| Nivel de protección Up(conductor-tierra) | ≤ 450 V (C2 - 10 kV/5 kA con PT 4-BE) |
| ≤ 600 V (C2 - 10 kV / 5 kA con PT 4+F-BE) | |
| Nivel de protección Upestático (conductor-tierra) | ≤ 50 V (C2 - 10 kV/5 kA con PT 4-BE) |
| ≤ 50 V (C2 - 10 kV / 5 kA con PT 4+F-BE) | |
| Tiempo de reacción tA(conductor-conductor) | ≤ 100 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Atenuación de inserción aE, asim. | típ. 0,1 dB (≤ 1 MHz / 50 Ω) |
| Frecuencia límite fg (3dB), asim. (GND) en el sistema de 50 ohmios | típ. 100 MHz |
| Capacidad (conductor-tierra) | típ. 2 pF (con PT 4 BE) |
| típ. 2 pF (con PT 4+F-BE) | |
| Resistencia en serie | 0 Ω |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| Fusible previo máximo requerido | 2 A AC (T) |
| 150 mA DC (T) | |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C2 - 10 kV/5 kA |
| C1 - 1 kV/500 A | |
| C3 - 100 A | |
| D1 - 2,5 kA |
Datos de conexión
| Tipo de conexión | Conexión por tornillo (en combinación con el elemento de base) |
|---|---|
| Rosca de tornillo | M3 |
| Par de apriete | 0,5 Nm |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
Normas y especificaciones
| Normas/disposiciones | IEC 61643-21 2000 + Corrigendum 2001 + A1:2008, modificado + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
