PT-IQ-2X1-48DC-PT
2801249
PHOENIX_CONTACT
1

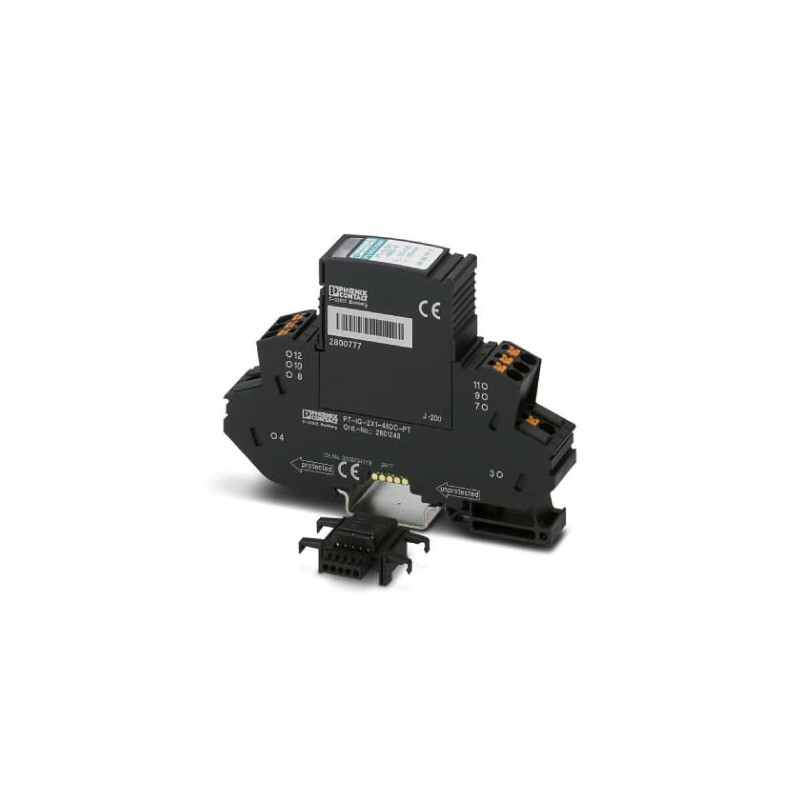

Dispositivo de protec. contra sobretensiones
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2801249 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | CL2153 - |
Página del catálogo | Página 110 (C_4_2017) |
EAN | 4046356766326 |
Peso por unidad (sin incluir el embalaje) | 110,000 g |
Número de tarifa arancelaria | 85363030 |
País de origen | DE (Alemania) |
Temperatura ambiente (servicio) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Altitud | ≤ 4000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
Índice de protección | IP20 |
Material carcasa | PA 6.6 |
---|---|
Clase de combustibilidad según UL 94 | V-0 |
Color | negro intenso RAL 9005 |
Tipo de montaje | Carril simétrico: 35 mm |
Construcción | Módulo para carril de dos piezas enchufable |
Dirección de actuación | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Observación | Tanto la indicación remota como la fuente de alimentación del conector de bus para carril se establecen al encajar el módulo en el conector de bus para carril. |
---|
Clase de ensayo IEC | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Tensión nominal UN | 48 V DC |
Tensión constante máxima UC | 53 V DC |
37 V AC | |
Corriente asignada | 300 mA |
Corriente activa de servicio ICa UC | ≤ 6 µA (por pista) |
Corriente de conductor de protección IPE | ≤ 6 µA (por pista) |
Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 10 kA |
Corriente transitoria de impulso Iimp(10/350) µs (conductor-tierra) | 2,5 kA |
Corriente transitoria total Itotal(8/20) µs | 20 kA |
Nivel de protección Up(conductor-tierra) | ≤ 105 V (C1 - 1 kV / 500 A) |
≤ 160 V (C2 - 10 kV / 5 kA) | |
≤ 90 V (C3 - 25 A) | |
Tiempo de reacción tA (conductor-tierra) | ≤ 1 ns |
Atenuación de inserción aE, asim. | típ. 0,3 dB (≤ 530 kHz / 150 Ω) |
Frecuencia límite fg (3dB), asim. (PE) en el sistema de 150 ohmios | típ. 1,9 MHz |
Capacidad (hilo-masa de señales) | típ. 1,5 nF |
Resistencia en serie | 1,2 Ω ±5 % |
Mensaje Protección contra sobretensiones defectuosa | Indic. óptica, varios niveles |
Fusible previo máximo requerido | 315 mA (FF) |
A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C1 - 1 kV/500 A |
C2 - 10 kV/5 kA | |
C2 - 10 kA | |
C3 - 25 A | |
D1 - 2,5 kA | |
Tiempo de reinicialización de impulso (puesta a tierra por conductor) | ≤ 1500 ms |
Tipo de conexión | Conexión push-in |
---|---|
Longitud a desaislar | 10 mm |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor rígido | 0,2 mm² ... 4 mm² |
Sección de conductor AWG | 24 ... 12 |
Normas/disposiciones | IEC 61643-21 2000 + A1:2008 + A2:2012 |
---|---|
EN 61643-21 2001 + A1:2009 + A2:2013 | |
EN 61000-6-3 2007 + A1:2011 | |
EN 61000-6-2 2005 |
