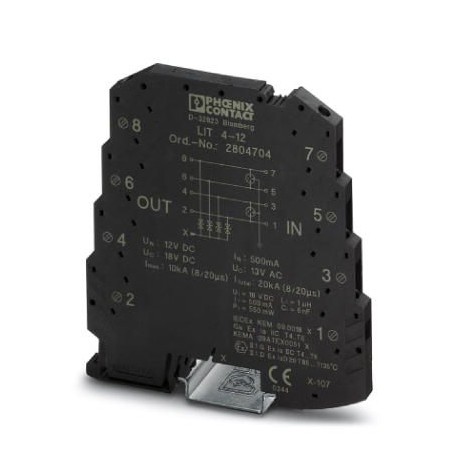

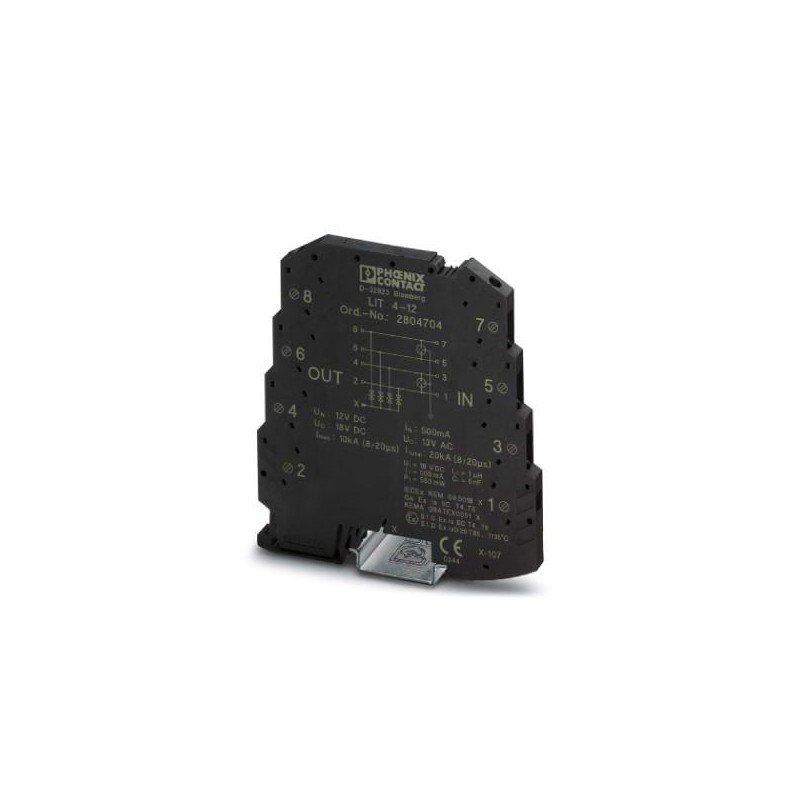

LIT 4-12 2804704 PHOENIX CONTACT Dispositivo de protec. contra sobretensiones
LIT 4-12
2804704
PHOENIX_CONTACT
Protección contra sobretensiones en el módulo para montaje sobre carril simétrico de una pieza, 6,2 mm de ancho, para cuatro conductores de señales libres de potencial.
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2804704 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CL2211 - |
| Página del catálogo | Página 123 (C_4_2017) |
| EAN | 4046356462204 |
| Peso por unidad (sin incluir el embalaje) | 61,870 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Índice de protección | IP20 |
Generalidades
| Material carcasa | PBT |
|---|---|
| Clase de combustibilidad según UL 94 | V-0 |
| Color | gris antracita RAL 7016 |
| Tipo de montaje | Carril simétrico: 35 mm |
| Construcción | Módulo para montaje sobre carril, de una pieza |
| Dirección de actuación | Line-Line & Line-Earth Ground |
Circuito de protección
| Clase de ensayo IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensión nominal UN | 12 V DC |
| Tensión constante máxima UC | 18 V DC |
| 13 V AC | |
| Corriente asignada | 500 mA (40 °C) |
| Corriente activa de servicio ICa UC | ≤ 2 µA |
| Corriente de conductor de protección IPE | ≤ 4 µA |
| Corriente de descarga nominal In(8/20) µs (conductor-conductor) | 350 A |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 5 kA |
| Corriente transitoria de impulso Iimp(10/350) µs (conductor-tierra) | 500 A |
| 2 kA (en suma) | |
| Corriente transitoria total Itotal(8/20) µs | 20 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-conductor) | 350 A |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 10 kA |
| 20 kA (en suma) | |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor) | 70 A |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra) | 50 A |
| 200 A (en suma) | |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike | ≤ 50 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 650 V |
| Tensión residual para In(conductor-conductor) | ≤ 50 V |
| Tensión residual para Ian (10/1000) µs (conductor-conductor) | ≤ 50 V |
| Nivel de protección Up(conductor-conductor) | ≤ 50 V (C1 - 500 V / 250 A) |
| ≤ 35 V (C3 - 10 A) | |
| ≤ 40 V (C3 - 70 A) | |
| Nivel de protección Up(conductor-tierra) | ≤ 650 V (C1 - 500 V / 250 A) |
| ≤ 650 V (C2 - 10 kV / 5 kA) | |
| ≤ 650 V (C3 - 10 A) | |
| ≤ 700 V (C3 - 50 A) | |
| ≤ 700 V (D1 - 500 A) | |
| Tiempo de reacción tA(conductor-conductor) | ≤ 1 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Atenuación de inserción aE, sim. | típ. 0,3 dB (1,5 MHz/50 Ω) |
| típ. 0,3 dB (500 kHz / 150 Ω) | |
| Frecuencia límite fg (3dB), sim. en el sistema de 50 ohmios | típ. 5 MHz |
| Frecuencia límite fg (3dB), sim. en el sistema de 150 ohmios | típ. 1,7 MHz |
| Capacidad | ≤ 1,5 nF (por pista) |
| Resistencia en serie | 0 Ω |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| Fusible previo máximo requerido | 500 mA (T) |
| A prueba de sobrecorrientes momentáneas (de conductor a conductor) | C1 - 500 V / 250 A |
| C3 - 70 A | |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C1 - 500 V / 250 A |
| C2 - 10 kV/5 kA | |
| C3 - 50 A | |
| D1 - 500 A | |
| A prueba de corrientes alternas (puesta a tierra por conductor) | 5 A - 1 s |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Tipo de conexión IN | Sistema enchufable PLUGTRAB |
| Tipo de conexión OUT | Sistema enchufable PLUGTRAB |
| Rosca de tornillo | M3 |
| Par de apriete | 0,8 Nm |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
Normas y especificaciones
| Normas/disposiciones | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2007 | |
| IEC 60079-0 2011 | |
| IEC 60079-11 2011 | |
| IEC 60079-26 2006 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
