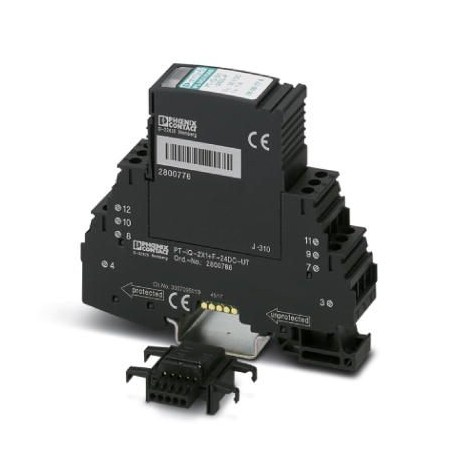

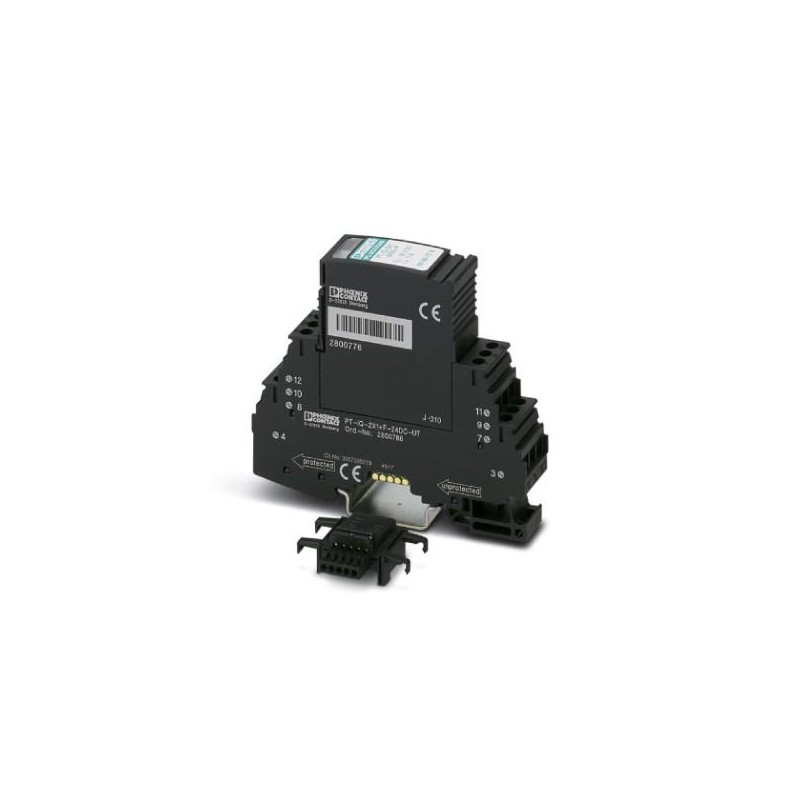

PT-IQ-2X1+F-24DC-UT 2800788 PHOENIX CONTACT Dispositivo de protec. contra sobretensiones
PT-IQ-2X1+F-24DC-UT
2800788
PHOENIX_CONTACT
Protección contra sobretensiones, formada por protección enchufable y elemento base, con indicación de diagnóstico y estado de varios niveles en módulo para dos conductores de señal con potencial de referencia conjunto. Puesta a tierra indir. con descargador de gas.
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2800788 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL2151 - |
| Página del catálogo | Página 111 (C_4_2017) |
| EAN | 4046356645201 |
| Peso por unidad (sin incluir el embalaje) | 107,000 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 4000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Índice de protección | IP20 |
Generalidades
| Material carcasa | PA 6.6 |
|---|---|
| Clase de combustibilidad según UL 94 | V-0 |
| Color | negro intenso RAL 9005 |
| Tipo de montaje | Carril simétrico: 35 mm |
| Construcción | Módulo para carril de dos piezas enchufable |
| Dirección de actuación | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Otras descripciones
| Observación | Tanto la indicación remota como la fuente de alimentación del conector de bus para carril se establecen al encajar el módulo en el conector de bus para carril. |
|---|
Circuito de protección
| Clase de ensayo IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensión nominal UN | 24 V DC |
| Tensión constante máxima UC | 30 V DC |
| 21 V AC | |
| Corriente asignada | 1000 mA (40 °C) |
| Corriente activa de servicio ICa UC | ≤ 1 mA (por pista) |
| Corriente de conductor de protección IPE | ≤ 1 µA |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 10 kA |
| Corriente transitoria de impulso Iimp(10/350) µs (conductor-tierra) | 2,5 kA |
| Corriente transitoria total Itotal(8/20) µs | 20 kA |
| Nivel de protección Up(conductor-tierra) | ≤ 800 V (C1 - 1 kV / 500 A) |
| ≤ 950 V (C2 - 10 kV / 5 kA) | |
| ≤ 780 V (C3 - 25 A) | |
| ≤ 950 V (C3 - 50 A) | |
| Nivel de protección Up(hilo-masa de señales) | ≤ 75 V (C1 - 1 kV / 500 A) |
| ≤ 135 V (C2 - 10 kV / 5 kA) | |
| ≤ 55 V (C3 - 25 A) | |
| ≤ 60 V (C3 - 50 A) | |
| Nivel de protección Upestático (conductor-tierra) | ≤ 90 V (C3 - 25 A) |
| ≤ 90 V (C3 - 50 A) | |
| Tiempo de reacción tA (hilo-masa de señales) | ≤ 1 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Atenuación de inserción aE, asim. | típ. 0,3 dB (≤ 300 kHz / 150 Ω) |
| Frecuencia límite fg (3dB), asim. (GND) en el sistema de 150 ohmios | típ. 1,1 MHz |
| Capacidad (conductor-tierra) | típ. 2 nF |
| Resistencia en serie | 1,2 Ω ±5 % |
| Mensaje Protección contra sobretensiones defectuosa | Indic. óptica, varios niveles |
| Fusible previo máximo requerido | 1 A (FF) |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C2 - 10 kA | |
| C3 - 50 A | |
| D1 - 2,5 kA | |
| A prueba de sobrecorrientes momentáneas (hilo-masa de señales) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C2 - 10 kA | |
| C3 - 50 A | |
| D1 - 2,5 kA | |
| Tiempo de reinicialización de impulso (puesta a tierra por conductor) | ≤ 30 ms |
| Tiempo de reinicialización de impulso (hilo-masa de señales) | ≤ 350 ms |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Rosca de tornillo | M3 |
| Par de apriete | 0,5 Nm |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
Normas y especificaciones
| Normas/disposiciones | IEC 61643-21 2000 + A1:2008, modificado |
|---|---|
| EN 61643-21 2001 + A1:2009 | |
| EN 61000-6-3 2007 + A1:2011 | |
| EN 61000-6-2 2005 |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
