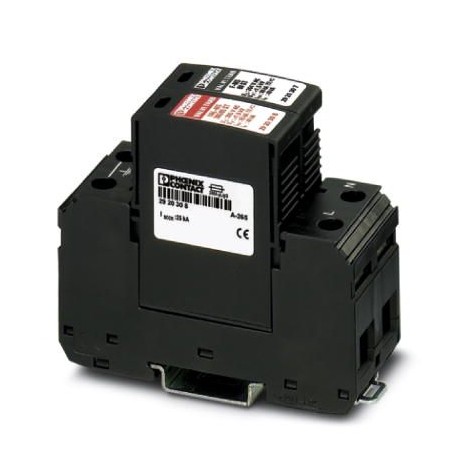

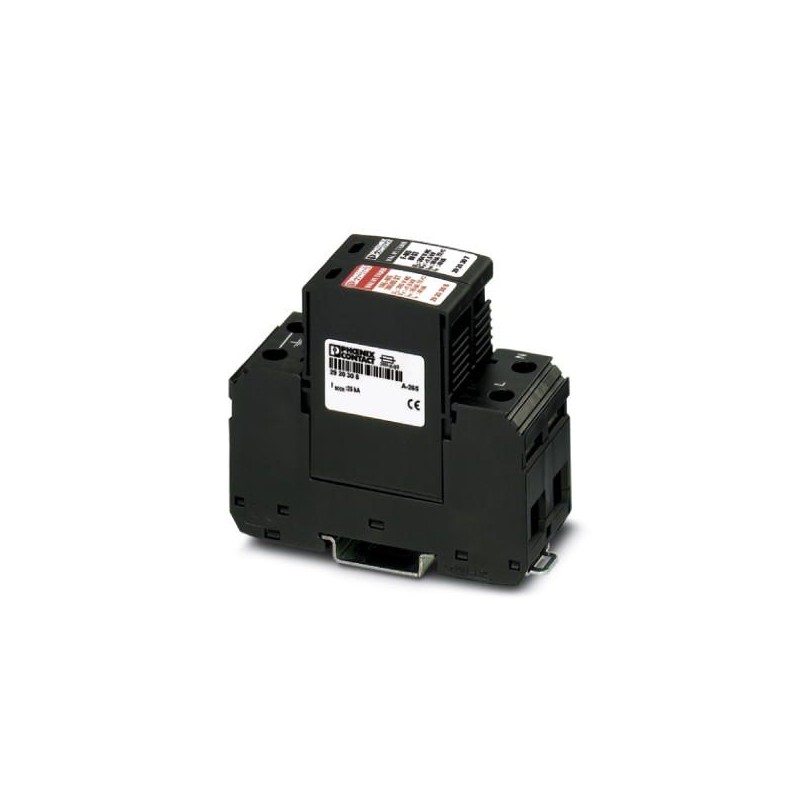

VAL-MS 385/65/1+1 2921255 PHOENIX CONTACT Protec. enchuf. contra sobretensiones tipo 2, con descargador de a..
VAL-MS 385/65/1+1
2921255
PHOENIX_CONTACT
Descargador de sobretensiones modelo 2
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2921255 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL1322 - |
| Página del catálogo | Página 49 (C_6_2013) |
| EAN | 4046356279970 |
| Peso por unidad (sin incluir el embalaje) | 320,250 g |
| Número de tarifa arancelaria | 85363030 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 30g (Semisinusoide / 11ms / 3x X, Y, Z) |
| Vibración (en servicio) | 7,5g (10...500 Hz/2,5 h/X, Y, Z) |
Generalidades
| Clase de ensayo IEC | II |
|---|---|
| T2 | |
| Tipo EN | T2 |
| Sistema de alimentación de corriente IEC | TT |
| TN-C | |
| TN-S | |
| Pistas de protección | L-N |
| L-PE | |
| N-PE | |
| Tipo de montaje | Carril simétrico: 35 mm |
| Color | negro intenso RAL 9005 |
| Material carcasa | PA 6.6 |
| PBT | |
| Grado de polución | 2 |
| Clase de combustibilidad según UL 94 | V-0 |
| Construcción | Módulo para carril de dos piezas enchufable |
| Mensaje Protección contra sobretensiones defectuosa | óptico |
Circuito de protección
| Tensión nominal UN | 240 V AC (TN-S) |
|---|---|
| 240 V AC (TT) | |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión constante máxima UC (L-N) | 385 V AC |
| Tensión constante máxima UC (L-PE) | 385 V AC |
| Tensión constante máxima UC (N-PE) | 264 V AC |
| Corriente de carga nominal IL | 80 A |
| Corriente de conductor de protección IPE | ≤ 5 µA |
| Absorción de potencia standby PC | ≤ 231 mVA |
| Corriente transitoria nominal In (8/20) µs (L-N) | 30 kA |
| Corriente transitoria nominal In (8/20) µs (L-PE) | 30 kA |
| Corriente transitoria nominal In (8/20) µs (N-PE) | 40 kA |
| Corriente transitoria máxima Imáx (8/20) µs (L-N) | 65 kA |
| Corriente transitoria máxima Imáx (8/20) µs (L-PE) | 65 kA |
| Corriente transitoria máxima Imáx (8/20) µs (N-PE) | 80 kA |
| Corriente de rayo de prueba (10/350) µs (L-N), carga | 1,25 As |
| Corriente de rayo de prueba (10/350) µs (L-N), energía específica | 1,56 kJ/Ω |
| Corriente de rayo de prueba (10/350) µs (L-N), corriente de cresta Iimp | 2,5 kA |
| Corriente de rayo de prueba (10/350) µs (L-PE), carga | 1,25 As |
| Corriente de rayo de prueba (10/350) µs (L-PE), energía específica | 1,56 kJ/Ω |
| Corriente de rayo de prueba (10/350) µs (L-PE), corriente de cresta Iimp | 2,5 kA |
| Corriente de rayo de prueba (10/350) µs (N-PE), carga | 5 As |
| Corriente de rayo de prueba (10/350) µs (N-PE), energía específica | 25 kJ/Ω |
| Corriente de rayo de prueba (10/350) µs (N-PE), corriente de cresta Iimp | 10 kA |
| Corriente transitoria total Itotal (8/20) µs | 80 kA |
| Corriente transitoria total Itotal (10/350) µs | 5 kA |
| Capacidad de extinción de corriente repetitiva de la red Ifi (N-PE) | 100 A |
| Resistencia al cortocircuito ISCCR | 25 kA |
| Nivel de protección Up (L-N) | ≤ 1,8 kV |
| Nivel de protección Up (L-PE) | ≤ 1,8 kV |
| Nivel de protección Up (N-PE) | ≤ 1,7 kV |
| Tensión residual Ures (L-N) | ≤ 1,8 kV (en In) |
| ≤ 1,3 kV (con 10 kA) | |
| ≤ 1,2 kV (con 5 kA) | |
| ≤ 1,15 kV (con 3 kA) | |
| Tensión residual Ures (L-PE) | ≤ 2 kV (en In) |
| ≤ 1,5 kV (con 10 kA) | |
| ≤ 1,4 kV (con 5 kA) | |
| ≤ 1,3 kV (con 3 kA) | |
| Tensión residual Ures (N-PE) | ≤ 0,6 kV (en In) |
| ≤ 0,5 kV (con 10 kA) | |
| ≤ 0,5 kV (con 5 kA) | |
| ≤ 0,4 kV (con 3 kA) | |
| Comportamiento TOV en UT (L-N) | 480 V AC (5 s / modo estacionario) |
| 457 V AC (120 min / modo estacionario) | |
| Comportamiento TOV en UT (N-PE) | 1200 V AC (200 ms / modo estacionario) |
| Tiempo de reacción tA (L-N) | ≤ 25 ns |
| Tiempo de reacción tA (L-PE) | ≤ 100 ns |
| Tiempo de reacción tA (N-PE) | ≤ 100 ns |
| Fusible general máximo en caso de cableado continuo V (mismo nivel) | 80 A (gG - 16 mm²) |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 250 A (gG) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Rosca de tornillo | M5 |
| Par de apriete | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longitud a desaislar | 16 mm |
| Sección de conductor flexible | 1,5 mm² ... 25 mm² |
| Sección de conductor rígido | 1,5 mm² ... 35 mm² |
| Sección de conductor AWG | 15 ... 2 |
| Tipo de conexión | Terminal de horquilla |
| Sección de conductor flexible | 1,5 mm² ... 16 mm² |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2921255-VAL-MS 385/65/1+1 | 119 Kbytes |
|
