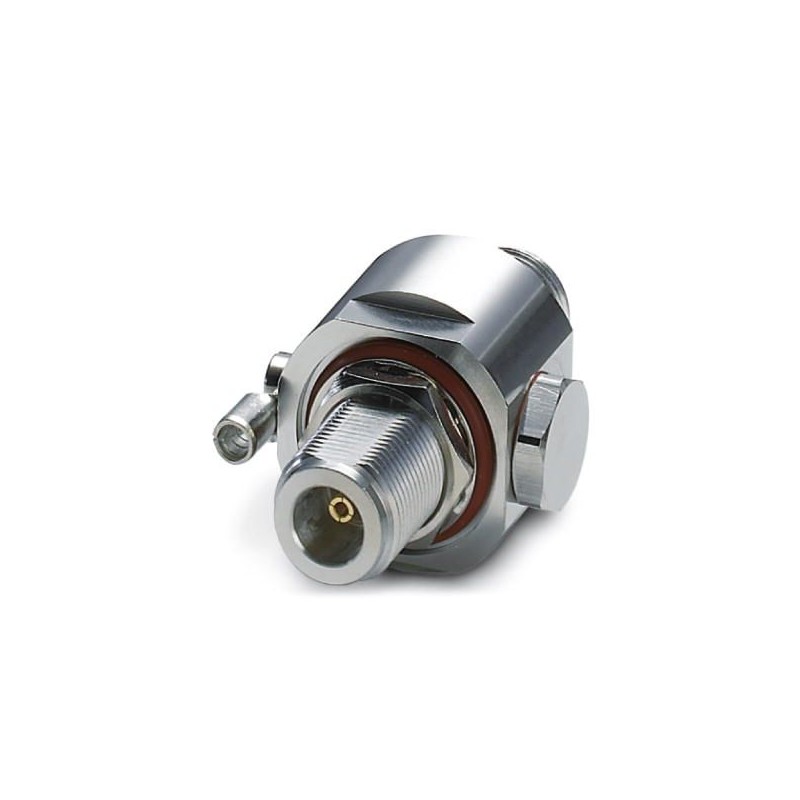

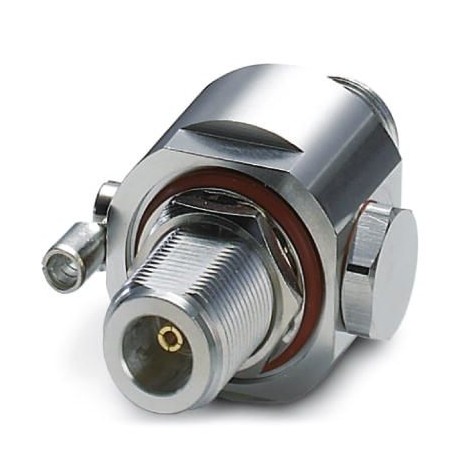

CN-UB-280DC-3-BB 2801050 PHOENIX CONTACT Dispositivo de protec. contra sobretensiones
CN-UB-280DC-3-BB
2801050
PHOENIX_CONTACT
Adaptador con protección contra sobretensiones sustituible para interfaces de señales coaxiales. Conexión: Conector N hembra-hembra
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2801050 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL3311 - |
| Página del catálogo | Página 176 (C_4_2017) |
| EAN | 4046356675727 |
| Peso por unidad (sin incluir el embalaje) | 145,000 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | CN (China) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
|---|---|
| Altitud | 2000 m |
| Índice de protección | IP55 |
| IP55 |
Generalidades
| Material carcasa | HPb59-1 |
|---|---|
| Color | níquel |
| Normas para líneas de fuga y espacios de aire | IEC 60664-1 |
| Tipo de montaje | Adaptación de conexión específica |
| Construcción | Adaptador |
| Número de polos | 1 |
| Dirección de actuación | Line-Shield/Earth Ground |
Circuito de protección
| Clase de ensayo IEC | C2 |
|---|---|
| C3 | |
| D1 | |
| Tensión constante máxima UC | 280 V DC |
| Tensión constante máxima UC(de hilos a tierra) | 280 V DC |
| Corriente asignada | 5 A (25 °C) |
| Corriente activa de servicio ICa UC | ≤ 1 µA |
| Corriente transitoria nominal In(8/20) µs | 20 kA |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 20 kA |
| Corriente transitoria nominal In(8/20) µs (conductor-pantalla) | 20 kA |
| Corriente transitoria suma (10/350) µs | 2,5 kA |
| Corriente transitoria total Itotal(8/20) µs | 20 kA |
| Corriente de sobrecarga momentánea de derivación Imáx(8/20) µs máximo | 20 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 20 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-pantalla) | 20 kA |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-pantalla) | 100 A |
| Corriente de rayo de prueba (10/350) µs, corriente de pico Iimp | 2,5 kA |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 900 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-pantalla) spike | ≤ 900 V |
| Nivel de protección Up(conductor-tierra) | ≤ 1,1 kV (C2 - 10 kV / 5 kA) |
| ≤ 900 V (C1 - 1 kV / 500 A) | |
| Nivel de protección Up(conductor-blindaje) | ≤ 900 V (C1 - 1 kV / 500 A) |
| ≤ 1,1 kV (C2 - 10 kV / 5 kA) | |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Tiempo de reacción tA (conductor-pantalla) | ≤ 100 ns |
| Atenuación de inserción aE, asim. | típ. 0,1 dB (≤ 3 GHz) |
| Frecuencia límite fg (3dB), asim. (pantalla) en el sistema de 50 ohmios | > 3 GHz |
| Gama de frecuencias | 0 Hz ... 3 GHz |
| Relación de ondas estacionarias VSWR en el sistema de 50 Ω | típ. 1,15 (≤ 3 GHz) |
| máx. 1,2 | |
| Potencia HF admisible Pmáxcon VSWR=xx (sistema de 50 ohmios) | 700 W (VSWR = 1,1) |
| 200 W (VSWR= ∞) | |
| Capacidad (conductor-tierra) | típ. 1,5 pF |
| Capacidad asimétrica (pantalla) | típ. 1,5 pF |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C2 - 10 kV/5 kA |
| C3 - 100 A | |
| D1 - 2,5 kA |
Datos de conexión
| Tipo de conexión | N-Connector 50 Ω |
|---|---|
| Tipo de conexión IN | Conector N, hembra |
| Tipo de conexión OUT | Conector N, hembra |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2801050-CN-UB-280DC-3-BB | 218 Kbytes |
|
