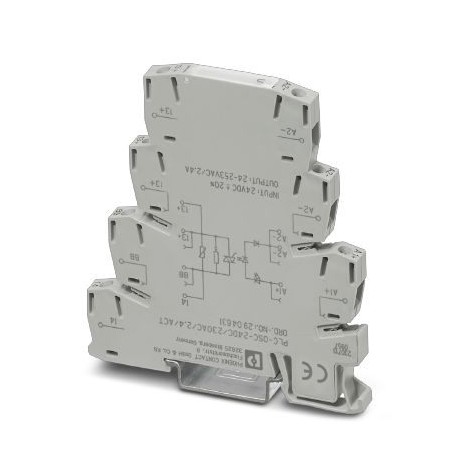

PLC-OSC- 24DC/230AC/2.4/ACT 2904631 PHOENIX CONTACT Módulo de relés de estado sólido
PLC-OSC- 24DC/230AC/2.4/ACT
2904631
PHOENIX_CONTACT
PLC-INTERFACE para funciones de salida, compuesto de borne de base PLC-BSC.../ACT con conexión por tornillo y relé de estado sólido en miniatura integrado, para el montaje sobre carril NS 35/7,5, 1 contacto de cierre, entrada: 24 V DC, salida: 24-253 V AC/2,4 A
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2904631 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6213 - |
| Página del catálogo | Página 408 (C_5_2017) |
| EAN | 4046356867771 |
| Peso por unidad (sin incluir el embalaje) | 31,060 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Ambient conditions
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Índice de protección | IP20 |
Datos de entrada
| Rango de tensión de entrada | 19,2 V DC ... 28,8 V DC |
|---|---|
| Tensión de accionamiento de dimensionamiento UC | 24 V DC |
| Umbral de conmutación "0"-Señal referida a UC | < 0,4 |
| Umbral de conmutación señal "1" referido a UC | > 0,8 |
| Tiempo de conexión típico | 10 ms (con UC) |
| Tiempo de desconexión típico | 10 ms (con UC) |
| Indicación de estado | LED amarillo |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Limitación de sobretensiones | > 33 V |
| Frecuencia de transmisión | 10 Hz |
| Disipación con condición nominal | 0,19 W |
Datos de salida
| Denominación | Datos de salida |
|---|---|
| Gama de tensión de salida | 24 V AC ... 253 V AC |
| Corriente constante límite | 2,4 A (véase derating) |
| Corriente de conexión máxima | 250 A (20 ms) |
| Corriente de carga mínima | 10 mA |
| Corriente de fuga | < 3 mA |
| Integral de carga límite | 340 A2s (tp = 10 ms, a 25 °C) |
| Limitación de sobretensiones | > 275 V |
| Caída de tensión con corriente constante límite máxima | < 1 V |
| Circuito de salida | 2 hilos, interruptor a tensión nula |
| Denominación de la protección | Módulo RCV |
Connection data 1
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Connection data 2
| Denominación Conexión | Lado de salida |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Tensión de prueba Entrada/salida | 2,5 kV (50 Hz, 1 min) |
|---|---|
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
| Clase de combustibilidad según UL 94 | V0 |
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
| Normas/especificaciones | DIN EN 50178 |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 260 V AC |
| Tensión transitoria de dimensionamiento | 4 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371001eCl@ss 5.127371001eCl@ss 6.027371604eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
