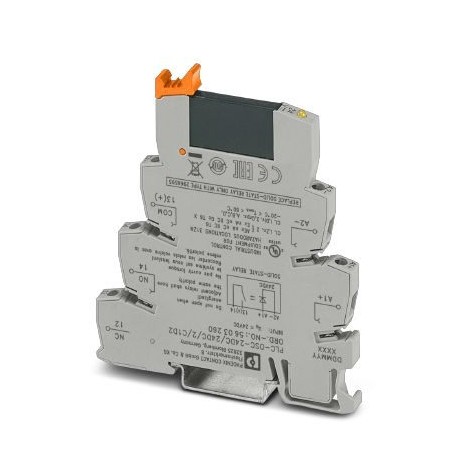

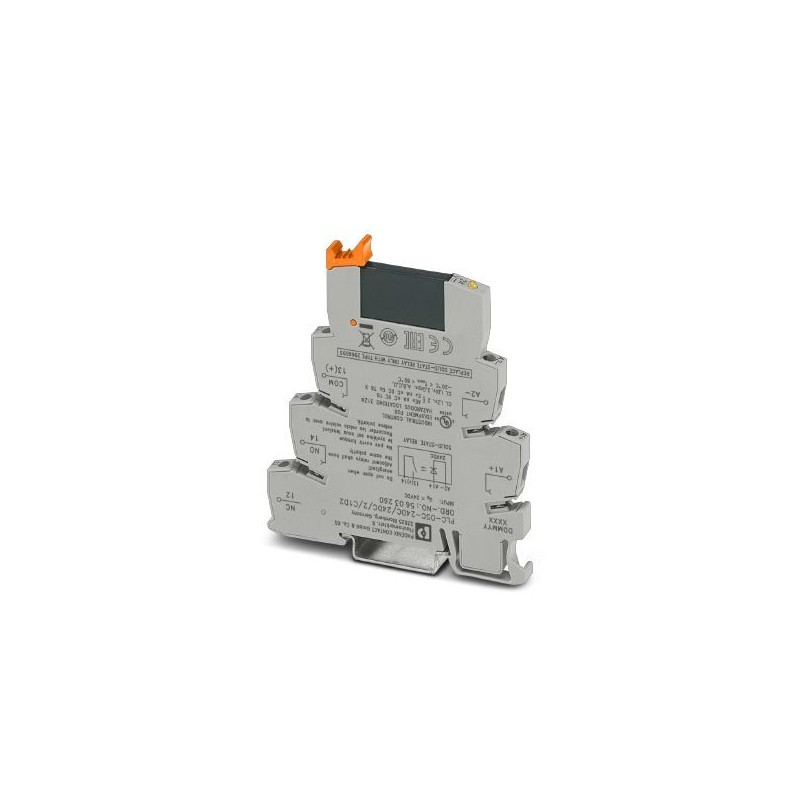

PLC-OSC- 24DC/ 24DC/ 2/C1D2 5603260 PHOENIX CONTACT Optoacoplador
PLC-OSC- 24DC/ 24DC/ 2/C1D2
5603260
PHOENIX_CONTACT
PLC-INTERFACE, compuesto por un borne de base para montar sobre carril con conexión por tornillo y relé de estado sólido en miniatura enchufable, entrada: 24 V DC, salida: 3-33 V DC/3 A, UL/cUL: homologado para el uso en la zona Ex clase I, div. 2
Relés > Optoacoplador
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 5603260 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK621I - |
| Página del catálogo | Página 459 (C_5_2017) |
| EAN | 4046356686129 |
| Peso por unidad (sin incluir el embalaje) | 38,000 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Datos de entrada
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | 0,8 ... 1,2 |
| Rango de tensión de entrada | 19,2 V DC ... 28,8 V DC |
| Umbral de conmutación Señal "0" referido a UN | ≤ 0,4 |
| Umbral de conmutación Señal "1" referido a UN | ≥ 0,8 |
| Corriente de entrada típica a UN | 8,5 mA |
| Tiempo de conexión típico | 20 µs (Con UN) |
| Tiempo de desconexión típico | 300 µs (Con UN) |
| Indicación de la tensión de servicio | LED amarillo |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Diodo de rueda libre | |
| Circuito de protección/componente de protección | Diodo contra inv. de polaridad |
| Diodo de rueda libre | |
| Frecuencia de transmisión | 300 Hz |
| Disipación con condición nominal | 0,2 W |
Datos de salida
| Gama de tensión de salida | 3 V DC ... 33 V DC |
|---|---|
| Corriente constante límite | 3 A |
| Corriente de conexión máxima | 15 A (10 ms) |
| Caída de tensión con corriente constante límite máxima | ≤ 200 mV |
| Circuito de salida | 2 conductores sin masa |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Circuito de protección/componente de protección | Diodo contra inv. de polaridad |
Datos de conexión lado de entrada
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M 3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Datos de conexión lado de salida
| Denominación Conexión | Lado de salida |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M 3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Tensión de prueba Entrada/salida | 2,5 kV (50 Hz, 1 min) |
|---|---|
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
| Clase de combustibilidad según UL 94 | V0 |
| Denominación | Normas / especificaciones |
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| UL, EE.UU. | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D |
| UL, Canadá | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Normas y especificaciones
| Denominación | Normas / especificaciones |
|---|---|
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
| Conformidad | Conformidad CE |
| UL, EE.UU. | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D |
| UL, Canadá | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371001eCl@ss 5.127371001eCl@ss 6.027371604eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-5603260-PLC-OSC- 24DC/ 24DC/ 2/C1D2 | 114 Kbytes |
|
