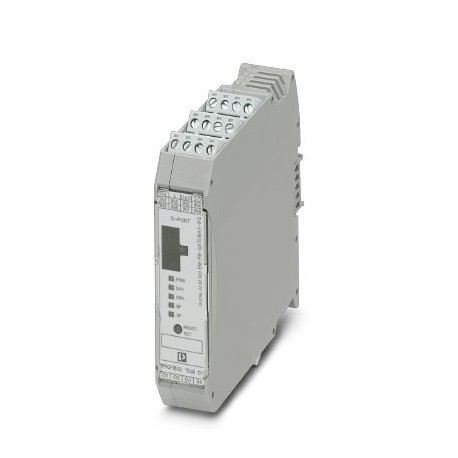

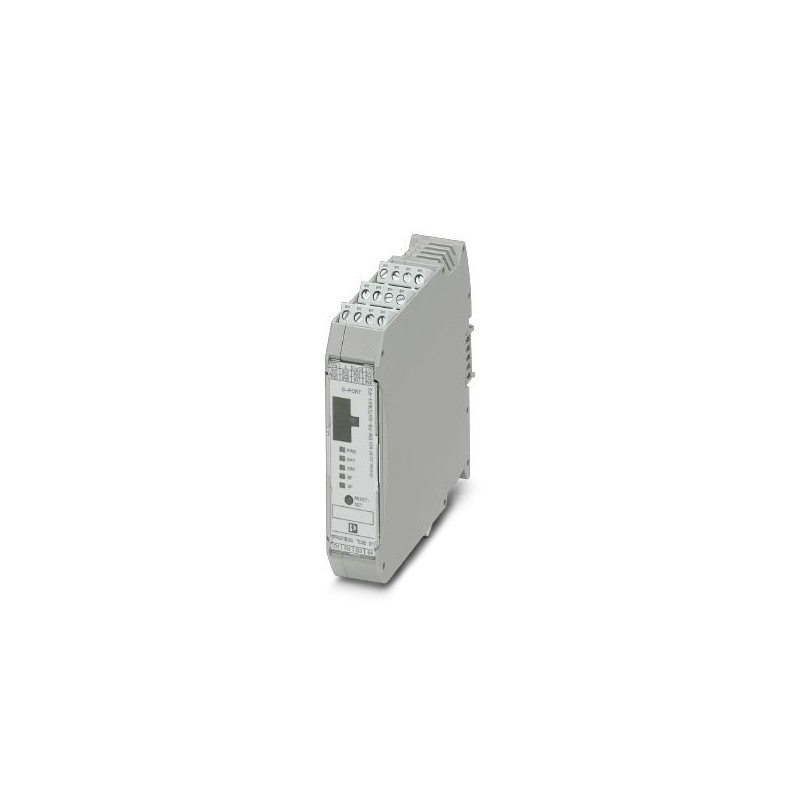

EM-PB-GATEWAY-IFS 2297620 PHOENIX CONTACT Interfaz de datos
EM-PB-GATEWAY-IFS
2297620
PHOENIX_CONTACT
Pasarela de enlace para la conexión de hasta 32 participantes de sistema INTERFACE mediante PROFIBUS DP a un sistema de control de orden superior. Los participantes de sistema INTERFACE se conectan mediante conectores de bus para carril a la pasarela de enlace, el conector de bus para carril se adjunta.
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2297620 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK7721 - |
| Página del catálogo | Página 16 (C_5_2017) |
| EAN | 4046356319652 |
| Peso por unidad (sin incluir el embalaje) | 149,610 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
| Anchura | 22,5 mm |
|---|---|
| Altura | 99 mm |
| Profundidad | 114,5 mm |
| Temperatura ambiente (servicio) | -35 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -35 °C ... 80 °C |
| Índice de protección | IP20 |
Alimentación del aparato
| Tensión de alimentación asignada del circuito de control US | 24 V DC -20 % ... +25 % |
|---|---|
| Corriente de alimentación de control de dimensionamiento IS | 85 mA (más corriente de carga de las salidas) |
| Circuito de protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones |
Entradas digitales
| Cantidad | 8 |
|---|---|
| Tensión de accionamiento de dimensionamiento UC | 24 V DC ±20 % |
| Corriente de accionamiento de dimensionamiento IC | 3 mA |
| Circuito de protección | Prot. contra inversión de polaridad |
Salidas digitales
| Denominación | Salidas de conmutación |
|---|---|
| Cantidad | 4 |
| Observación Circuito de protección | Protección con fusible de 8 A como máximo |
| Tensión residual | 1 V |
| Tensión de conmutación máxima | 23 V DC (US- URestde la salida) |
| Corriente de conmutación máxima | 500 mA |
| Circuito de protección | Protección contra inversión de polaridad conectada en paralelo, observar el fusible |
Generalidades
| Modo operativo | Tiempo de trabajo 100 % |
|---|---|
| Índice de protección | IP20 |
| Normas/especificaciones | EN 50178 |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Tipo de montaje | Montaje sobre carril |
| Material carcasa | Poliamida PA sin reforzar |
| Color | gris |
Interfaz en serie
| Interfaz 1 | Interface-System |
|---|---|
| Velocidad de transmisión serie | 76,8 kBit/s |
| Tipo de conexión | Conector de bus para carriles |
| Interfaz 2 | PROFIBUS DP |
| Velocidad de transmisión serie | 12 MBit/s |
| Tipo de conexión | D-SUB-9 |
| Denominación Conexión | Alimentación |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 12 ... 24 |
| Denominación Conexión | Conexión para programación |
| Tipo de conexión | Puerto S (conector hembra) |
| Número de conexiones | 1 |
| Número de polos | 12 |
| Denominación Conexión | Sistema INTERFACE |
| Tipo de conexión | Conector de bus para carriles |
| Número de conexiones | 1 |
| Número de polos | 5 |
| Denominación Conexión | PROFIBUS DP |
| Tipo de conexión | D-SUB |
| Número de conexiones | 1 |
| Número de polos | 9 |
Normas y especificaciones
| Normas/especificaciones | EN 50178 |
|---|---|
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371601eCl@ss 5.127371601eCl@ss 6.027371601eCl@ss 7.027371601eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2297620-EM-PB-GATEWAY-IFS | 3 Mbytes |
|
