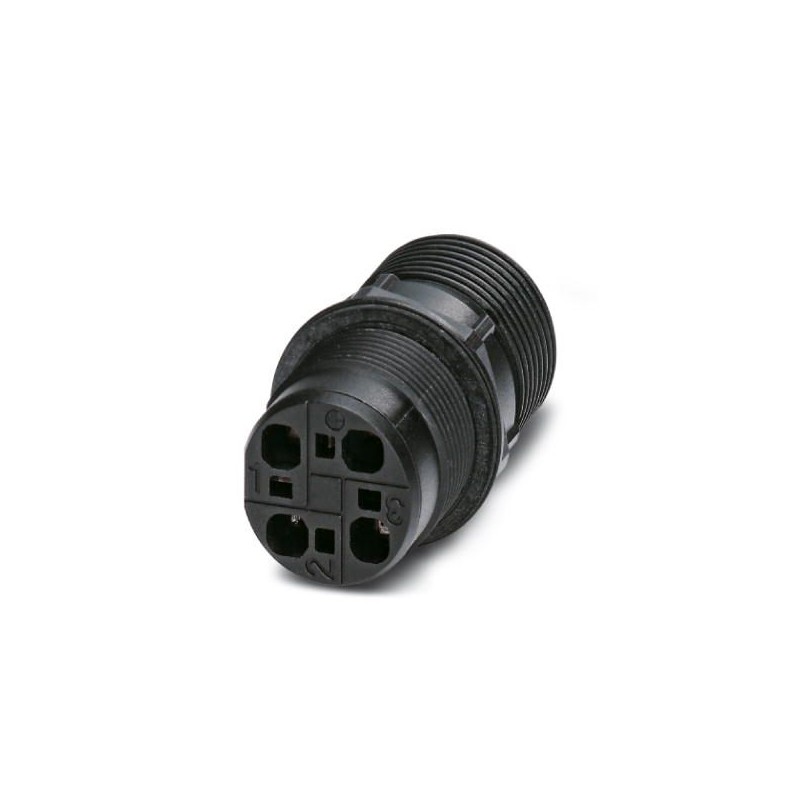

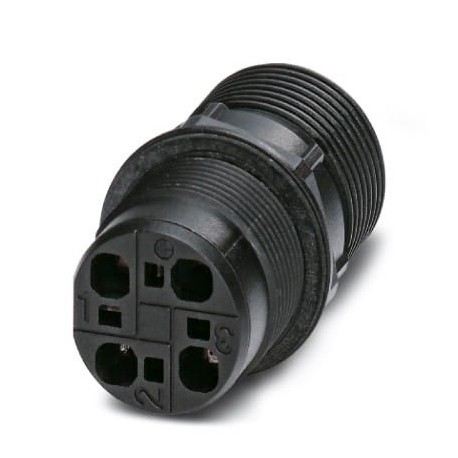

QPD W 3PE2,5 M25 DT BK
1582193
PHOENIX_CONTACT
1
Pasamuros, Conexión QUICKON, número de polos: 3+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, negro, sin tuerca QUICKON, rango de diámetro de cable: 6 mm ... 10 mm, rosca de montaje: M25, Conexión push-in, 2,5 mm²
Sensores > Base de conexión para sensores y actuadores
Cables, conectores y cajas QUICKON
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1582193 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | BF6ABB - |
Página del catálogo | Página 480 (C_2_2017) |
EAN | 4046356449090 |
Peso por unidad (sin incluir el embalaje) | 30,600 g |
Número de tarifa arancelaria | 85366990 |
País de origen | DE (Alemania) |
Indicaciones de montaje | Para cables 2,5 mm² con puntera sólo se puede utilizar la pinza CRIMPFOX 10S (1212045) de engaste cuadrado. No se puede utilizar una pinza de crimpado hexagonal CRIMPFOX 6H (1212046) ya que el diámetro resulta demasiado grande en diagonal. |
---|---|
Construcción | QPD 4x2,5 |
Color | negro |
Sistema de bloqueo | Bloqueo por tornillo |
Técnica de conexión | Conexión QUICKON |
Tipo de conexión | Conexión IDC |
Número de polos | 4 |
Nota sobre número de polos | 3+PE |
Ancho entre caras-Tuerca de unión | 22 mm |
Par de apriete-Tuerca de unión | 5 Nm |
Par de apriete-Contratuerca | 5 Nm |
Ancho entre caras-Contratuerca | 27 mm |
Número de conexiones | 10 |
Sección de conductor flexible mín. | 1 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de conductor rígido mín. | 1 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor AWG mín. | 16 |
Sección de conductor AWG máx. | 14 |
Construcción del conductor según VDE 0295 / diámetro mínimo de hilos | VDE 0295 clase 1 hasta 6 / mín. 0,15 mm |
---|---|
Aislamiento de los conductores | PVC / PE / goma / TPE |
Diámetro de conductor incl. aislamiento | 2 mm ... 3,8 mm |
Diámetro exterior del cable | 6 mm ... 10 mm (La tuerca Quickon o el conector Quickon deben pedirse por separado) |
Sección de línea | 2,5 mm² |
Identificación de polos | 1, 2, 3, PE |
Índice de protección | IP66 |
---|---|
IP68 (2 m / 24 h) | |
IP69K | |
Temperatura ambiente (servicio) | -40 °C ... 100 °C |
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 100 °C |
Temperatura para conexión de cables | -5 °C ... 50 °C |
Corriente nominal IN | 20 A |
---|---|
Corriente asignada | 20 A |
Tensión de dimensionamiento (III/3) | 690 V |
Tensión de dimensionamiento (III/2) | 1000 V |
Tensión de dimensionamiento (II/2) | 1000 V |
Tensión transitoria de dimensionamiento (III/3) | 6 kV |
Tensión transitoria de dimensionamiento (III/2) | 8 kV |
Tensión transitoria de dimensionamiento (II/2) | 8 kV |
Ciclos de conexión de la conexión QUICKON | máx. 10 |
---|---|
Ciclos de enchufe | >= |
Categoría de efecto al golpe | IK07 |
Material contacto | Cu |
---|---|
Material superficie del contacto | plateado |
Material soporte de contactos | PA |
Aislamiento | PA |
Clase de combustibilidad según UL 94 | V0 |
Categoría de sobretensiones | III |
Grado de polución | 3 |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
