Q 0,75/3FL/ 9-M16KU-ESA BK
1641497
PHOENIX_CONTACT
10

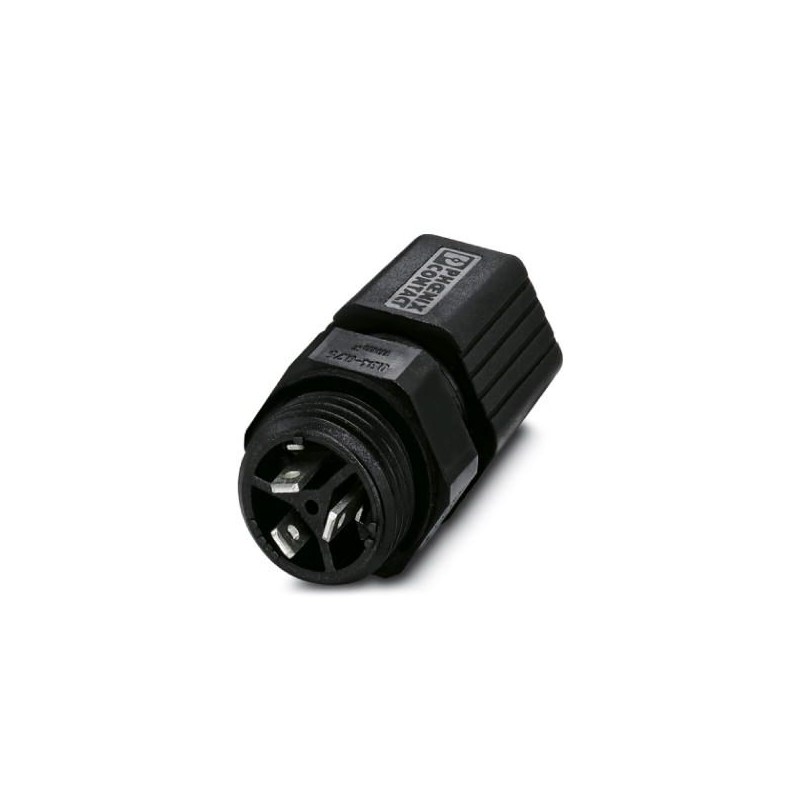

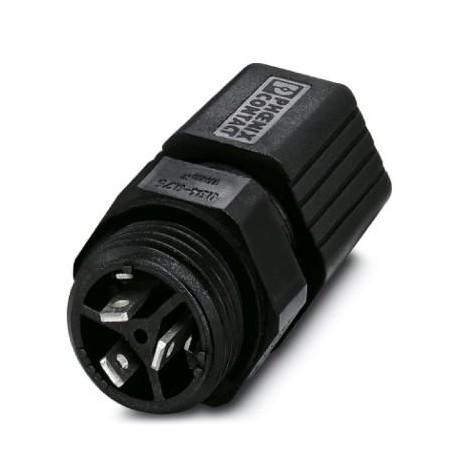

Pasamuros QUICKON, para montaje en pared exterior con conexión por soldadura manual/conexión de enchufe plano, 2,8 mm x 0,8 mm, 3 polos.
Sensores > Base de conexión para sensores y actuadores
Cables, conectores y cajas QUICKON
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1641497 |
---|---|
Unidad de embalaje | 10 pcs |
Clave de venta | BF6HAA - |
Cantidad de pedido mínima | 10 pcs |
Página del catálogo | Página 103 (PC_2011) |
EAN | 4017918219581 |
Peso por unidad (sin incluir el embalaje) | 16,200 g |
Número de tarifa arancelaria | 85369010 |
País de origen | PL (Polonia) |
Indicaciones de montaje | Al volver a conectar el conductor, éste debe cortarse por encima del último punto de contacto. Los componentes QUICKON deben accionarse sólo sin carga/tensión. |
---|---|
Color | negro |
Técnica de conexión | Conexión QUICKON |
Tipo de conexión | Conexión por soldadura manual/conexión de enchufe plano; 2,8 mm x 0,8 mm |
Número de polos | 3 |
Ancho entre caras-Tuerca de unión | 19 mm |
Par de apriete-Tuerca de unión | 2,5 Nm |
Ancho entre caras-Portacontactos | 19 mm |
Par de apriete-soporte de contactos | 3,75 Nm |
Par de apriete-Contratuerca | 3,75 Nm |
Número de conexiones | 3 |
Sección de conductor flexible mín. | 0,34 mm² |
Sección de conductor flexible máx. | 0,75 mm² |
Sección de conductor rígido mín. | 0,75 mm² |
Sección de conductor rígido máx. | 1 mm² |
Sección de conductor AWG mín. | 18 |
Sección de conductor AWG máx. | 16 |
Construcción del conductor según VDE 0295 / diámetro mínimo de hilos | Clase 2 hasta 6 // 0,34 mm²: 0,1 mm; 0,5 - 0,75 mm²: 0,15 mm |
---|---|
Aislamiento de los conductores | PVC / PE |
Diámetro de conductor incl. aislamiento | >= 2,5 mm |
Diámetro exterior del cable | 5 mm ... 6,8 mm |
Identificación de polos | 1, 2, 3 |
Índice de protección | IP65 |
---|---|
IP67 | |
Temperatura ambiente (servicio) | -25 °C ... 80 °C (Han de tenerse en cuenta las indicaciones del fabricante de los cables.) |
-25 °C ... 50 °C (Para conexión de cables. Deben considerarse igualmente las indicaciones del fabricante de cables.) | |
Temperatura para conexión de cables | -5 °C ... 50 °C (deben considerarse igualmente las indicaciones del fabricante de cables.) |
Corriente nominal IN | 9 A |
---|---|
Corriente asignada | 9 A |
Tensión de dimensionamiento (III/3) | 160 V |
Observación acerca de la tensión de dimensionamiento (III/3) | Con casquillo aislante |
Tensión de dimensionamiento (III/2) | 160 V |
Observación acerca de la tensión de dimensionamiento (III/2) | Con casquillo aislante |
Tensión de dimensionamiento (II/2) | 320 V |
Observación acerca de la tensión de dimensionamiento (II/2) | Con casquillo aislante |
Tensión transitoria de dimensionamiento (III/3) | 4 kV |
Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Tensión transitoria de dimensionamiento (II/2) | 4 kV |
Ciclos de conexión de la conexión QUICKON | máx. 10 (Para una conexión repetida hay que intercambiar eventualmente la junta obturadora y la corona) |
---|---|
PC QUICKON Tipo de rosca | M16 x 1,5 |
Categoría de efecto al golpe | 3 |
IK07 |
Material contacto | CuZn |
---|---|
Material superficie del contacto | estañado |
Material soporte de contactos | PA |
Aislamiento | PA |
Clase de combustibilidad según UL 94 | V0 |
Categoría de sobretensiones | III |
Grado de polución | 3 |
Adecuado para su uso en exteriores | f1 (UL 746C) |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes | |
PHOENIX CONTACT-1641497-Q 0,75/3FL/ 9-M16KU-ESA BK | 116 Kbytes |
