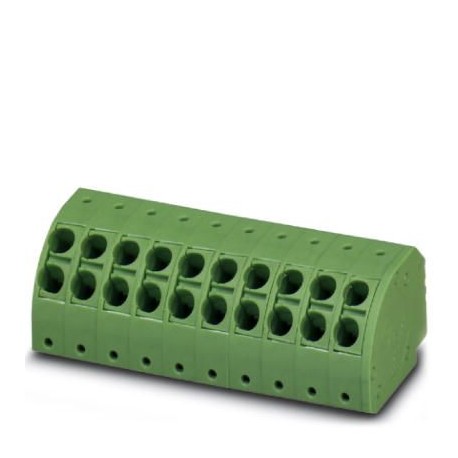

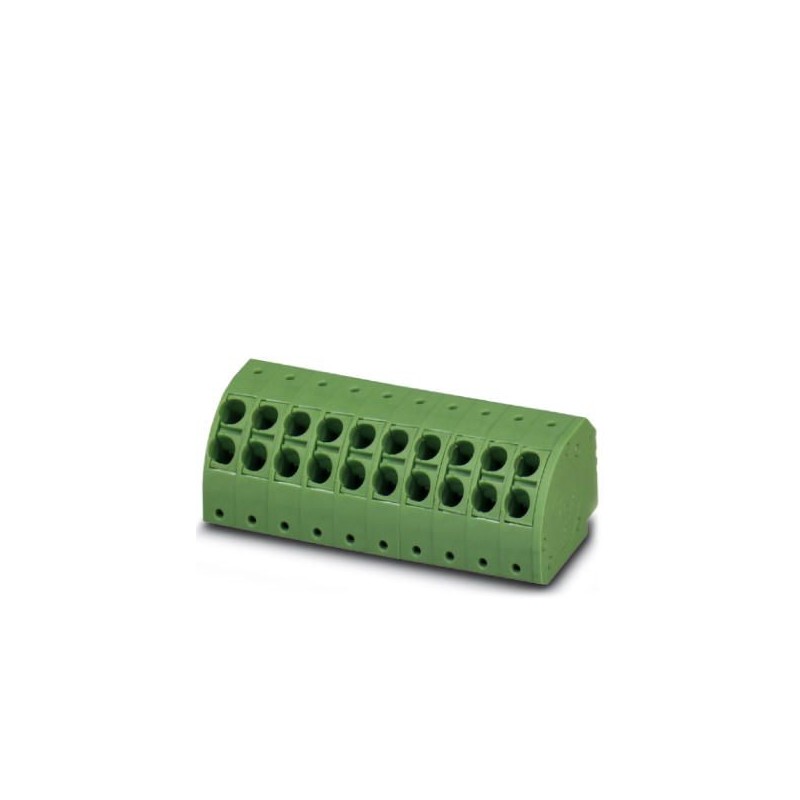

PTDA 2,5/15-PH-5,0 1725666 PHOENIX CONTACT Parte enchufable
PTDA 2,5/15-PH-5,0
1725666
PHOENIX_CONTACT
50
Parte enchufable, corriente nominal: 14 A, tensión de dimensionamiento (III/2): 400 V, número de polos: 15, paso: 5 mm, tipo de conexión: Conexión por resorte push-in, color: verde, superficie contactos: Estaño
Conector para placa de circuito impreso, sección nominal: 2,5 mm², color: verde, corriente nominal: 14 A, tensión nominal (III/2): 400 V, superficie contactos: Estaño, tipo de contacto: Hembra, número de potenciales: 15, número de filas: 1, número de polos: 15, número de conexiones: 30, familia de artículos: PTDA 2,5/..-PH, paso: 5 mm, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 45 °, sistema enchufable: COMBICON PST 1,3, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1725666 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AACHBA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 409 (C_1_2013) |
| EAN | 4046356129886 |
| Peso por unidad (sin incluir el embalaje) | 25,740 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Generalidades
| Familia de artículos | PTDA 2,5/..-PH |
|---|---|
| Número de polos | 15 |
| Tipo de conexión | Conexión por resorte push-in |
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 320 V |
| Tensión de dimensionamiento (III/2) | 400 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 13,5 A |
| Sección nominal | 2,5 mm² |
| Corriente de carga máxima | 13,5 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 10 mm |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 1 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 1 mm² |
| AWG conforme a UL/CUL mín. | 24 |
| AWG conforme a UL/CUL máx. | 14 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1725666-PTDA 2,5/15-PH-5,0 | 158 Kbytes |
|
