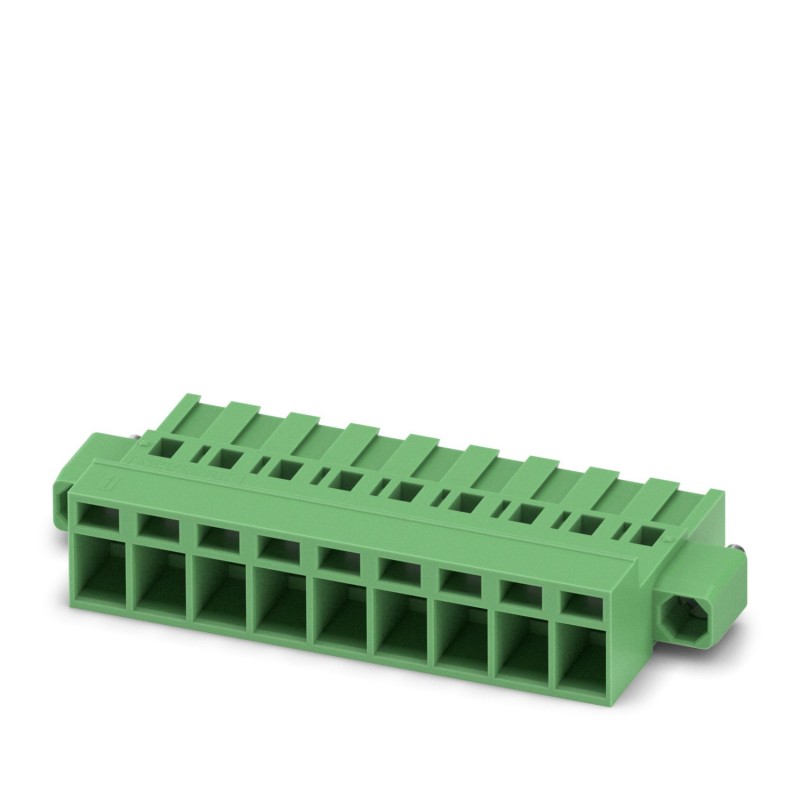

MSTBC 2,5/ 9-STZF-5,08 1809802 PHOENIX CONTACT Conector enchufable para placa de circ. impreso
MSTBC 2,5/ 9-STZF-5,08
1809802
PHOENIX_CONTACT
50
Parte enchufable, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 9, paso: 5,08 mm, tipo de conexión: Conexión engastada, color: verde, Contactos hembra engastados correspondientes, con indicaciones relativas a la corriente [A] y la gama de secciones de conductor [mm²]: 10A/MSTBC-MT 0,5-1,0 (3190564); 10A/MSTBC-MT 0,5-1,0 BA (3190645); 12A/MSTBC-MT 1,5-2,5 (3190551); 12A/MSTBC-MT 1,5-2,5 BA (3190658). BA = Contactos en cinta
Conector para placa de circuito impreso, sección nominal: 2,5 mm², color: verde, corriente nominal: 12 A, tensión nominal (III/2): 320 V, tipo de contacto: Hembra, número de potenciales: 9, número de filas: 1, número de polos: 9, número de conexiones: 9, familia de artículos: MSTBC 2,5/..-STZF, paso: 5,08 mm, tipo de conexión: Conexión engastada, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: COMBICON MSTB 2,5, bloqueo: Bloqueo por tornillo, tipo de fijación: Sujeción aérea (tornillo), tipo de embalaje: empaquetado en caja, Contactos hembra engastados correspondientes, con indicaciones relativas a la corriente [A] y la gama de secciones de conductor [mm²]: 10A/MSTBC-MT 0,5-1,0 (3190564); 10A/MSTBC-MT 0,5-1,0 BA (3190645); 12A/MSTBC-MT 1,5-2,5 (3190551); 12A/MSTBC-MT 1,5-2,5 BA (3190658). BA = Contactos en cinta
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1809802 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAFAD - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 295 (C_1_2013) |
| EAN | 4017918047948 |
| Peso por unidad (sin incluir el embalaje) | 5,940 g |
| Número de tarifa arancelaria | 85472000 |
| País de origen | PL (Polonia) |
Generalidades
| Familia de artículos | MSTBC 2,5/..-STZF |
|---|---|
| Número de polos | 9 |
| Tipo de conexión | Conexión engastada |
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 320 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 12 A |
| Sección nominal | 2,5 mm² |
| Corriente de carga máxima | 12 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
Datos de conexión
| Sección de conductor flexible mín. | 0,5 mm² |
|---|---|
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 14 |
| AWG conforme a UL/CUL mín. | 20 |
| AWG conforme a UL/CUL máx. | 14 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1809802-MSTBC 2,5/ 9-STZF-5,08 | 162 Kbytes |
|
