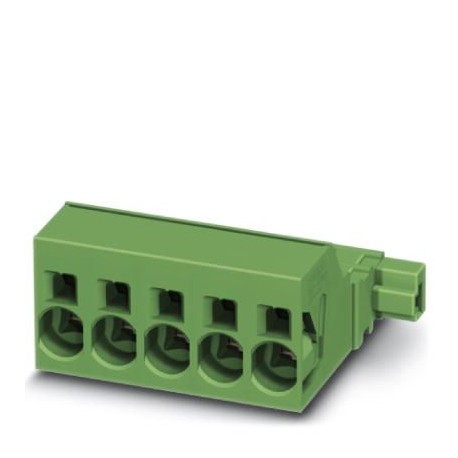

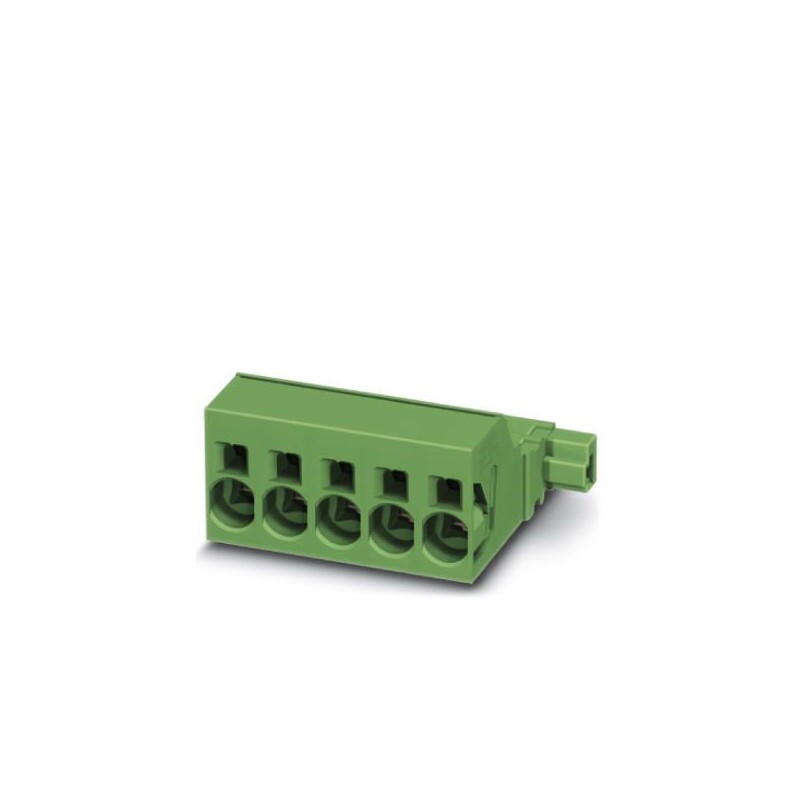

ISPC 16/ 8-STGF-10,16 1748765 PHOENIX CONTACT Conector enchufable para placa de circ. impreso
ISPC 16/ 8-STGF-10,16
1748765
PHOENIX_CONTACT
50
Parte enchufable, corriente nominal: 76 A, tensión de dimensionamiento (III/2): 1000 V, número de polos: 8, paso: 10,16 mm, tipo de conexión: Conexión por resorte push-in, color: verde, superficie contactos: plata
Conector para placa de circuito impreso, sección nominal: 16 mm², color: verde, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, superficie contactos: plata, tipo de contacto: Macho, número de potenciales: 8, número de filas: 1, número de polos: 8, número de conexiones: 8, familia de artículos: ISPC 16/..-STGF, paso: 10,16 mm, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: COMBICON PC 16, bloqueo: Bloqueo por tornillo, tipo de fijación: Sujeción aérea (rosca), tipo de embalaje: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1748765 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AABECA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 565 (C_1_2013) |
| EAN | 4046356310994 |
| Peso por unidad (sin incluir el embalaje) | 68,180 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | BG (Bulgaria) |
Generalidades
| Familia de artículos | ISPC 16/..-STGF |
|---|---|
| Número de polos | 8 |
| Tipo de conexión | Conexión por resorte push-in |
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 76 A |
| Sección nominal | 16 mm² |
| Corriente de carga máxima | 76 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 18 mm |
Datos de conexión
| Sección de conductor rígido mín. | 0,75 mm² |
|---|---|
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,75 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,75 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,75 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 10 mm² |
| Sección de conductor AWG mín. | 18 |
| Sección de conductor AWG máx. | 4 |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 4 mm² |
| AWG conforme a UL/CUL mín. | 20 |
| AWG conforme a UL/CUL máx. | 4 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
