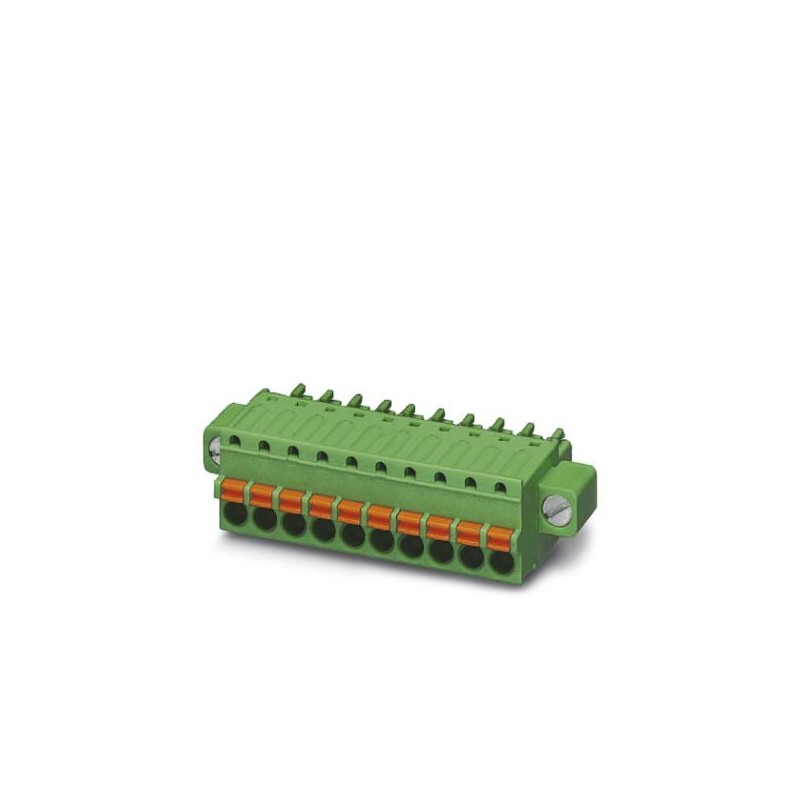

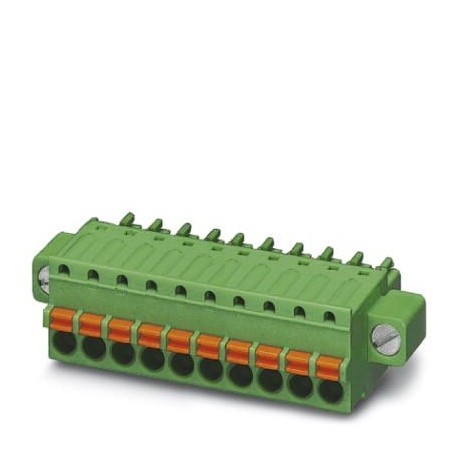

FK-MCP 1,5/ 2-STF-3,81 1851232 PHOENIX CONTACT Conector enchufable para placa de circ. impreso
FK-MCP 1,5/ 2-STF-3,81
1851232
PHOENIX_CONTACT
50
Parte enchufable, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, número de polos: 2, paso: 3,81 mm, tipo de conexión: Conexión por resorte push-in, color: verde, superficie contactos: Estaño
Conector para placa de circuito impreso, sección nominal: 1,5 mm², color: verde, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie contactos: Estaño, tipo de contacto: Hembra, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: FK-MCP 1,5/..-STF, paso: 3,81 mm, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON MC 1,5, bloqueo: Bloqueo por tornillo, tipo de fijación: Sujeción aérea (tornillo), tipo de embalaje: empaquetado en caja
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1851232 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAEAB - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 199 (C_1_2013) |
| EAN | 4017918110307 |
| Peso por unidad (sin incluir el embalaje) | 2,623 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Propiedades del artículo
| Abreviatura | Conector para placa de circuito impreso |
|---|---|
| Sistema enchufable | MINI COMBICON |
| Tipo de contacto | Hembra de conexión |
| Familia de artículos | FK-MCP 1,5/..-STF |
| Paso | 3,81 mm |
| Número de polos | 2 |
| Tipo de conexión | Conexión por resorte push-in |
| Bloqueo | Sujeción aérea (tornillo) |
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Número de potenciales | 2 |
Datos característicos eléctricos
| Corriente asignada | 8 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
Capacidad conex.
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
|---|---|
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG / kcmil | 26 ... 16 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, con collar aislante | 0,25 mm² ... 0,75 mm² |
| Calibre macho a x b / Diámetro | 2,4 mm x 1,5 mm/- |
| Longitud de pelado | 9 mm |
Indicaciones sobre punteras
| Pinza de engarzar recomendada | 1212034 CRIMPFOX 6 |
|---|---|
| Punteras sin collar aislante, según DIN 46228-1 | Sección: 0,25 mm²; Longitud: 7 mm ... 9 mm |
| Sección: 0,34 mm²; Longitud: 7 mm ... 9 mm | |
| Sección: 0,5 mm²; Longitud: 8 mm ... 9 mm | |
| Sección: 0,75 mm²; Longitud: 8 mm ... 9 mm | |
| Sección: 1 mm²; Longitud: 8 mm ... 9 mm | |
| Sección: 1,5 mm²; Longitud: 8 mm ... 9 mm | |
| Pinza de engarzar recomendada | 1212034 CRIMPFOX 6 |
| Punteras con collar aislante, según DIN 46228-4 | Sección: 0,34 mm²; Longitud: 8 mm ... 9 mm |
| Sección: 0,5 mm²; Longitud: 8 mm ... 9 mm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de contacto (capa superior) | Estaño (4 - 8 µm Sn) |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Datos del material: elemento de accionamiento
| Aislamiento | POM |
|---|---|
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | HB |
Dimensiones del producto
| Esquema de dimensiones | |
|---|---|
| Longitud [ l ] | 20,8 mm |
| Anchura [ w ] | 18,01 mm |
| Altura [ h ] | 12,4 mm |
| Paso | 3,81 mm |
| Altura de construcción (altura sin espiga de soldadura) | 12,4 mm |
| Media a | 3,81 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 50 |
| Denominación Unidades de embalaje | Unidades |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C (en función de la curva derating) |
Conexión y método de conexión
| Comprobación de la conexión de conductores | El extremo pelado del conductor más grande se puede insertar completamente y sin fuerza excesiva en la abertura del punto de embornaje. |
|---|---|
| Resultado de la prueba | Prueba aprobada |
| Comprobación: conectar y soltar varias veces | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Prueba aprobada | |
| Comprobación de daños en los conductores y de aflojamiento | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Prueba aprobada |
Ensayo de tracción
| Ensayo de tracción | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prueba aprobada | |
| Sección de conductor / tipo de conductor / fuerza de tracción | 0,14 mm² / rígido / > 10 N |
| 0,14 mm² / flexible / > 10 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / flexible / > 40 N |
Ensayos mecánicos según las normas
| Control visual | Prueba aprobada DIN EN 60512-1-1:2003-01 |
|---|---|
| Comprobación de dimensiones | Prueba aprobada DIN EN 60512-1-2:2003-01 |
| Resistencia de impresiones | Prueba aprobada DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba aprobada |
| Especificación del ensayo | DIN EN 60512-13-2:2006-11 |
| Número de ciclos | 25 |
| Fuerza al enchufar por polo aprox. | 8 N |
| Fuerza al desenchufar por polo aprox. | 6 N |
| Polarización y codificación | Prueba aprobada DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba aprobada |
| Especificación del ensayo | DIN EN 60512-15-1:2009-03 |
| Fuerza de ensayo por polo | 25 N |
Líneas de fuga y espacios de aire
| Grupo material aislante | I |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/3) | 160 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 320 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
Ciclos de temperatura
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Corriente de prueba (sección mínima) | 4 A DC |
| Corriente de prueba (sección máxima) | 8 A DC |
| Ciclos de temperatura | 192 |
Ensayos mecánicos (A)
| Fuerza al enchufar por polo aprox. | 8 N |
|---|---|
| Fuerza al desenchufar por polo aprox. | 6 N |
| Requisito de imposibilidad de confusión al conectar >20 N | Prueba aprobada |
| Portacontactos utilizado exigencia >20 N | Prueba aprobada |
Comprobaciones de resistencia (B)
| Especificación del ensayo | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Resistencia de contacto R1 | 1,4 mΩ |
| Ciclos de enchufe | 25 |
| Resistencia de contacto R2 | 1,5 mΩ |
| Tensión de choque soportable a nivel del mar | 2,95 kV |
| Tensión alterna soportable | 1,39 kV |
| Resistencia de aislamiento Polos contiguos | > 5 TΩ |
Ensayos climático (D)
| Especificación del ensayo | DIN EN ISO 6988:1997-03 |
|---|---|
| Esfuerzo por frío | -40 °C/2 h |
| Esfuerzo térmico | 100 °C/168 h |
| Fatiga por corrosión | 0,2 dm3SO2en 300 dm3/40 °C/1 ciclo |
| Tensión de choque soportable a nivel del mar | 2,95 kV |
| Tensión alterna soportable | 1,39 kV |
Comprobaciones medioambientales y de resistencia (E)
| Especificación del ensayo | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Resultado Grado de protección Código IP | Protección frente al contacto de los dedos con dedos de prueba IP20 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1851232-FK-MCP 1,5/ 2-STF-3,81 | 183 Kbytes |
|
