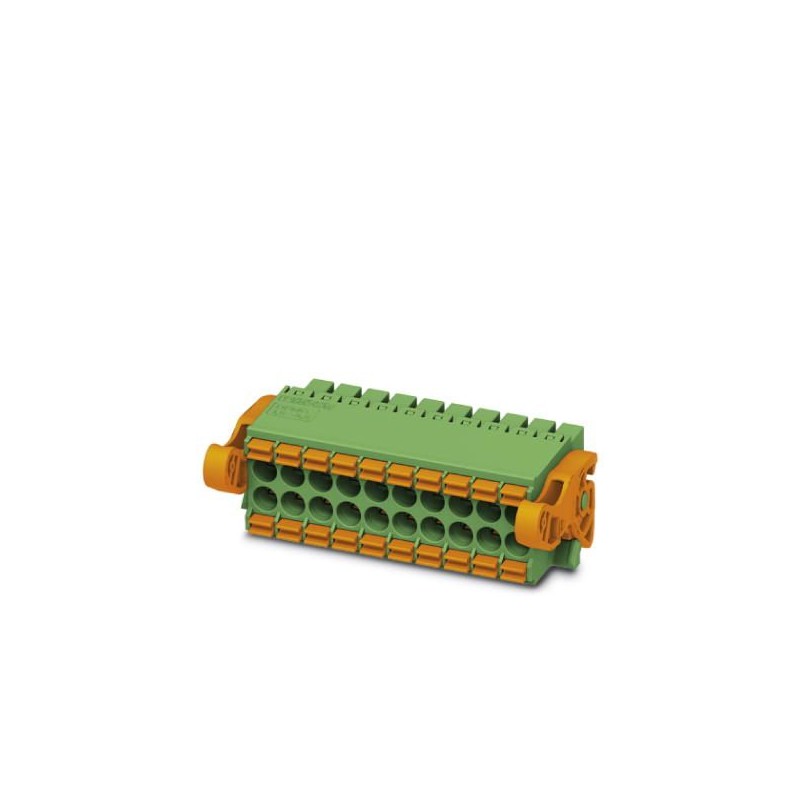

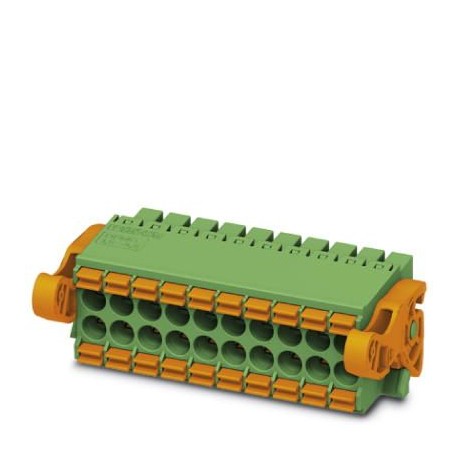

DFMC 1,5/13-ST-3,5-LR 1790593 PHOENIX CONTACT Conector enchufable para placa de circ. impreso
DFMC 1,5/13-ST-3,5-LR
1790593
PHOENIX_CONTACT
50
Parte enchufable, corriente nominal: 8 A, tensión asignada (III/2): 160 V, número de polos: 13 con 26 contactos, paso: 3,5 mm, tipo de conexión: conexión por resorte, color: verde, superficie de contacto: estaño
Conector para placa de circuito impreso, sección nominal: 1,5 mm², color: verde, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie contactos: Estaño, tipo de conexión del contacto: Hembra, número de potenciales: 26, número de filas: 2, número de polos: 13, número de conexiones: 26, familia de artículos: DFMC 1,5/..-ST-LR, paso: 3,5 mm, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON DFMC 1,5, bloqueo: Bloqueo por encaje, tipo de fijación: Palanca extractora Lock & Release, tipo de embalaje: empaquetado en caja
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1790593 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAEAF - |
| Página del catálogo | Página 185 (C_1_2013) |
| EAN | 4046356594653 |
| Peso por unidad (sin incluir el embalaje) | 14,484 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Generalidades
| Familia de artículos | DFMC 1,5/..-ST-LR |
|---|---|
| Número de polos | 13 |
| Tipo de conexión | Conexión por resorte push-in |
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 320 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 8 A |
| Sección nominal | 1,5 mm² |
| Corriente de carga máxima | 8 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Calibre macho | A1 |
| Longitud a desaislar | 10 mm |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 0,75 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 16 |
| AWG conforme a UL/CUL mín. | 16 |
| AWG conforme a UL/CUL máx. | 24 |
Indicaciones sobre punteras
| Pinza de engarzar recomendada | 1212034 CRIMPFOX 6 |
|---|---|
| Punteras sin collar aislante, según DIN 46228-1 | Sección: 0,25 mm²; Longitud: 5 mm ... 7 mm |
| Sección: 0,34 mm²; Longitud: 7 mm | |
| Sección: 0,5 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 0,75 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 1 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 1,5 mm²; Longitud: 10 mm |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1790593-DFMC 1,5/13-ST-3,5-LR | 159 Kbytes |
|
