> >>DFK-PC 16/ 2-STF-SH-10,16 1703616 PHOENIX CONTACT Borne pasamuros
Anterior producto Siguiente producto

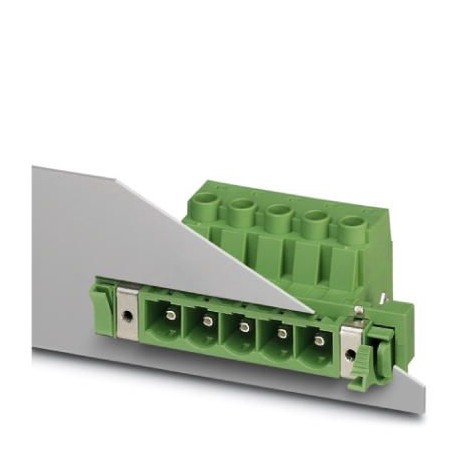

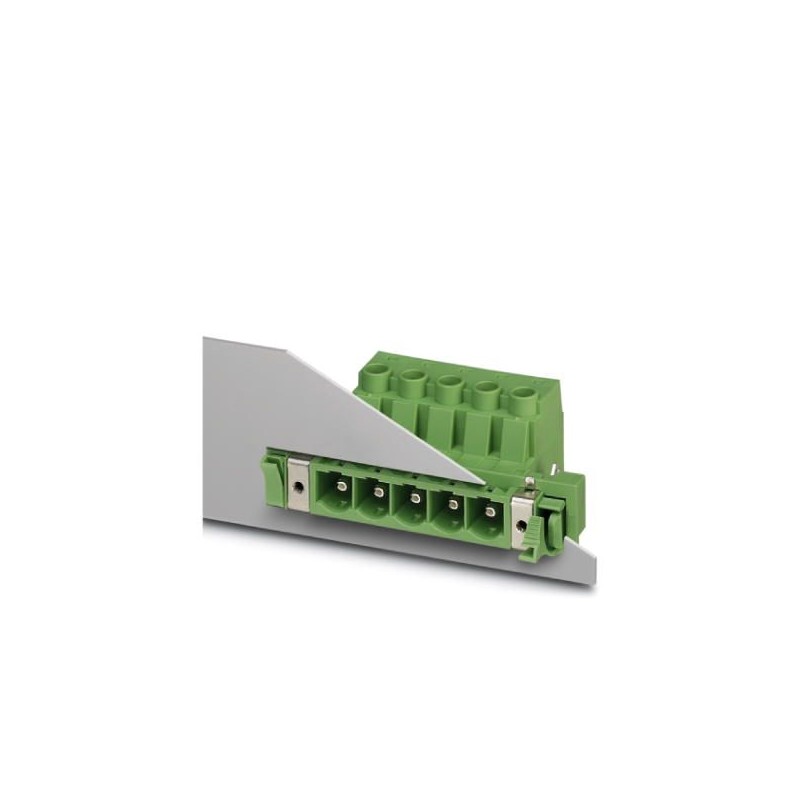

DFK-PC 16/ 2-STF-SH-10,16 1703616 PHOENIX CONTACT Borne pasamuros Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DFK-PC 16/ 2-STF-SH-10,16 1703616 PHOENIX CONTACT Borne pasamuros

DFK-PC 16/ 2-STF-SH-10,16

1703616

PHOENIX_CONTACT

10

Conector pasamuros, corriente nominal: 76 A, tensión de dimensionamiento (III/2): 1000 V, número de polos: 2, paso: 10,16 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: verde, superficie contactos: plata

Borne pasamuros, sección nominal: 16 mm², color: verde, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, superficie contactos: plata, tipo de contacto: Macho, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: DFK-PC 16/..-STF-SH, paso: 10,16 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 0 °, longitud del pin [P]: 4,1 mm, sistema enchufable: COMBICON PC 16, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de fijación: Sujeción aérea (tornillo), tipo de embalaje: empaquetado en caja

Más detalles


Bloques de terminales > Terminal de alimentación

Conectores PCB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $96.35
Precio unitario: $9.63

Cantidad Precio
10+$9.63
20+$8.88
30+$8.12
40+$7.70
60+$7.39
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Datos mercantiles

Clave de pedido1703616
Unidad de embalaje10 pcs
Clave de ventaAABEDA -
Cantidad de pedido mínima10 pcs
Página del catálogoPágina 583 (C_1_2013)
EAN4017918994457
Peso por unidad (sin incluir el embalaje)28,295 g
Número de tarifa arancelaria85366990
País de origenPL (Polonia)

Propiedades del artículo

AbreviaturaBorne pasamuros
Sistema enchufablePOWER COMBICON 16
Tipo de contactoMacho
Familia de artículosDFK-PC 16/..-STF-SH
Paso10,16 mm
Número de polos2
Tipo de conexiónConexión por tornillo con cápsula de tracción
Forma del accionamiento cabeza de tornilloRanura longitudinal
Rosca de tornilloM4
BloqueoSujeción aérea (tornillo)
Número de pisos1
Número de conexiones2
Número de potenciales2

Datos característicos eléctricos

Corriente asignada76 A
Tensión de aislamiento de dimensionamiento (III/2)1000 V
Tensión transitoria de dimensionamiento (III/2)8 kV

Capacidad conex.

Sección de conductor rígido0,75 mm² ... 16 mm²
Sección de conductor flexible0,75 mm² ... 16 mm²
Sección de conductor AWG / kcmil18 ... 6
Sección de conductor flexible con puntera, sin manguito de plástico0,5 mm² ... 16 mm²
Sección de conductor flexible con puntera, con collar aislante0,5 mm² ... 16 mm²
2 conductores con la misma sección, rígidos0,75 mm² ... 6 mm²
2 conductores con la misma sección, flexibles0,75 mm² ... 6 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico0,5 mm² ... 4 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico0,5 mm² ... 6 mm²
Longitud de pelado12 mm
Par de apriete1,7 Nm ... 1,8 Nm

Datos del material - contacto

ObservaciónConforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201
Material contactoAleación de Cu
Características de la superficieplateado galvánicamente
Superficie de metal del punto de embornaje (capa superior)Plata (4 - 8 µm Ag)
Superficie de metal área de contacto (capa superior)Plata (4 - 8 µm Ag)

Datos del material - carcasa

AislamientoPA
Grupo material aislanteI
CTI según IEC 60112600
Clase de combustibilidad según UL 94V0
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12850
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13775
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2125 °C

Dimensiones del producto

Esquema de dimensiones
Longitud [ l ]44,1 mm
Anchura [ w ]55,68 mm
Altura [ h ]30,55 mm
Paso10,16 mm
Altura de construcción (altura sin espiga de soldadura)27,8 mm
Longitud del pin [P]4,1 mm
Media a10,16 mm

Indicaciones de embalaje

Tipo de embalajeempaquetado en caja
Unidad de embalaje10
Denominación Unidades de embalajeUnidades

Líneas de fuga y espacios de aire

Especificación del ensayoDIN EN 60664-1 (VDE 0110-1):2008-01
Grupo material aislanteI
Tensión1000 V
Tensión de aislamiento de dimensionamiento (III/3)1000 V
Tensión de aislamiento de dimensionamiento (III/2)1000 V
Tensión de aislamiento de dimensionamiento (II/2)1000 V
Tensión transitoria de dimensionamiento (III/3)8 kV
Tensión transitoria de dimensionamiento (III/2)8 kV
Tensión transitoria de dimensionamiento (II/2)6 kV

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf 14 Mbytes
PHOENIX CONTACT-1703616-DFK-PC 16/ 2-STF-SH-10,16 175 Kbytes PHOENIX CONTACT-1703616-DFK-PC 16/ 2-STF-SH-10,16
