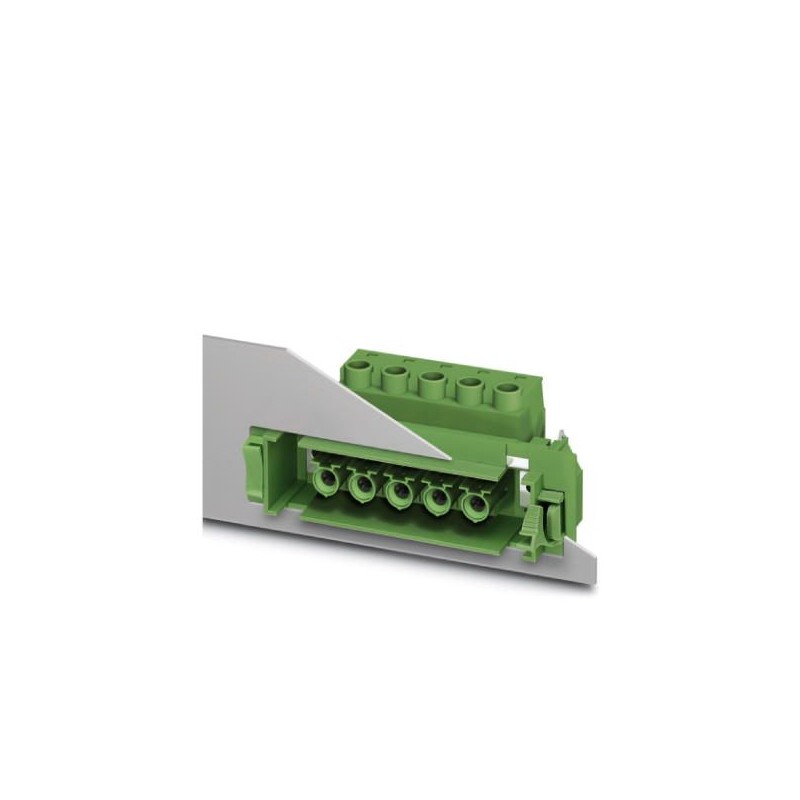

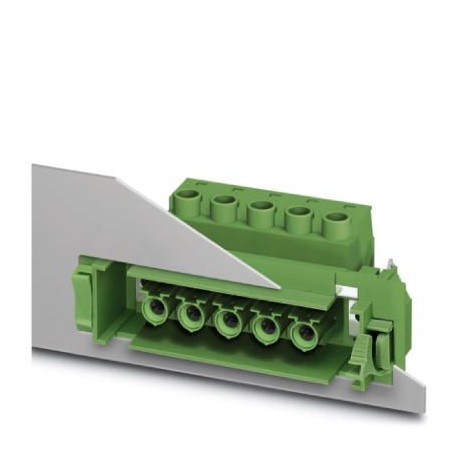

DFK-IPC 16/ 7-STF-SH-10,16 1703988 PHOENIX CONTACT Borne pasamuros
DFK-IPC 16/ 7-STF-SH-10,16
1703988
PHOENIX_CONTACT
10
Conector pasamuros, corriente nominal: 76 A, tensión de dimensionamiento (III/2): 1000 V, número de polos: 7, paso: 10,16 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: verde, superficie contactos: plata
Borne pasamuros, sección nominal: 16 mm², color: verde, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, superficie contactos: plata, tipo de contacto: Hembra, número de potenciales: 7, número de filas: 1, número de polos: 7, número de conexiones: 7, familia de artículos: DFK-IPC 16/..-STF-SH, paso: 10,16 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON PC 16, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de fijación: Sujeción aérea (tornillo), tipo de embalaje: empaquetado en caja
Bloques de terminales > Terminal de alimentación
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1703988 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | AABEDA - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 585 (C_1_2013) |
| EAN | 4017918994747 |
| Peso por unidad (sin incluir el embalaje) | 75,975 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Dimensiones
| Longitud [ l ] | 56,4 mm |
|---|---|
| Anchura [ w ] | 112,2 mm |
| Altura [ h ] | 32,05 mm |
| Paso | 10,16 mm |
| Media a | 60,96 mm |
Generalidades
| Familia de artículos | DFK-IPC 16/..-STF-SH |
|---|---|
| Número de polos | 7 |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 76 A |
| Sección nominal | 16 mm² |
| Corriente de carga máxima | 76 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Calibre macho | A6 |
| Longitud a desaislar | 12 mm |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 1,7 Nm |
| Par de apriete máx. | 1,8 Nm |
Datos de conexión
| Sección de conductor rígido mín. | 0,75 mm² |
|---|---|
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,75 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 16 mm² Solo en combinación con CRIMPFOX 16 S |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 16 mm² Solo en combinación con CRIMPFOX 16 S |
| Sección de conductor AWG mín. | 18 |
| Sección de conductor AWG máx. | 6 |
| 2 conductores con la misma sección, rígidos mín. | 0,75 mm² |
| 2 conductores con la misma sección, rígidos máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 6 mm² |
| AWG conforme a UL/CUL mín. | 20 |
| AWG conforme a UL/CUL máx. | 6 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1703988-DFK-IPC 16/ 7-STF-SH-10,16 | 178 Kbytes |
|
