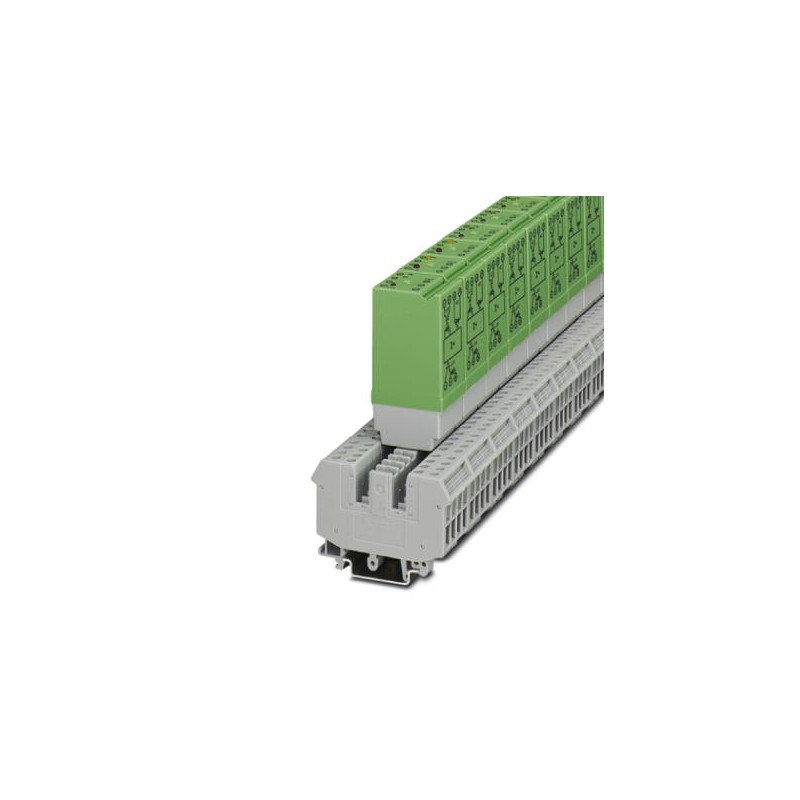

ST-OV4- 24DC/ 24DC/1-PRO 2905572 PHOENIX CONTACT Relé enchufable de estado sólido de interruptor de protecci..
ST-OV4- 24DC/ 24DC/1-PRO
2905572
PHOENIX_CONTACT
Relé enchufable de estado sólido de interruptor de protección de potencia, con lógica de aviso, enchufable a bloques de bornes de base de 4 polos, entrada: 24 V DC, salida: resistente a cortocircuitos, 18-36 V DC/1 A
relés industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Medidas
| Anchura | 27 mm |
|---|---|
| Altura | 63,5 mm |
| Profundidad | 114 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | 0 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | 0 °C ... 70 °C |
Datos de entrada
| Tensión nominal de entrada UN | 24 V DC ±50 % |
|---|---|
| Umbral de conmutación Señal "0" Tensión | 5 V DC |
| Umbral de conmutación Señal "1" Tensión | 8,5 V DC |
| Corriente de entrada típica a UN | 6,5 mA |
| Tiempo de conexión típico | 300 µs |
| Tiempo de desconexión típico | 700 µs |
| Indicación de estado | LED amarillo |
| Indicación de la tensión de servicio | LED amarillo |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Circuito de protección/componente de protección | Diodo contra inv. de polaridad |
| Frecuencia de transmisión | 100 Hz |
Datos de salida
| Gama de tensión de salida | 18 V DC ... 36 V DC |
|---|---|
| Corriente constante límite | 1 A (ver curva derating) |
| Corriente de carga mínima | 1 mA |
| Limitación de corriente en cortocircuito | aprox. 25 A |
| Caída de tensión con corriente constante límite máxima | 300 mV |
| Circuito de salida | 3 conductores, con masa |
| Indicación de errores | LED rojo |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Diodo de rueda libre | |
| Circuito de protección/componente de protección | Diodo de rueda libre |
| Gama de tensión de salida | 5 V DC ... 36 V DC |
| Corriente constante límite | 50 mA |
| Caída de tensión con corriente constante límite máxima | ≤ 1,5 V |
| Circuito de salida | 2 conductores sin masa |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Circuito de protección/componente de protección | Diodo contra inv. de polaridad |
Generalidades
| Tensión de prueba entrada/salida | 2,5 kV AC |
|---|---|
| Tensión de prueba Salida/Salida | 2,5 kV AC |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| IEC 62103 | |
| Tensión transitoria de dimensionamiento / aislamiento | Aislamiento básico |
