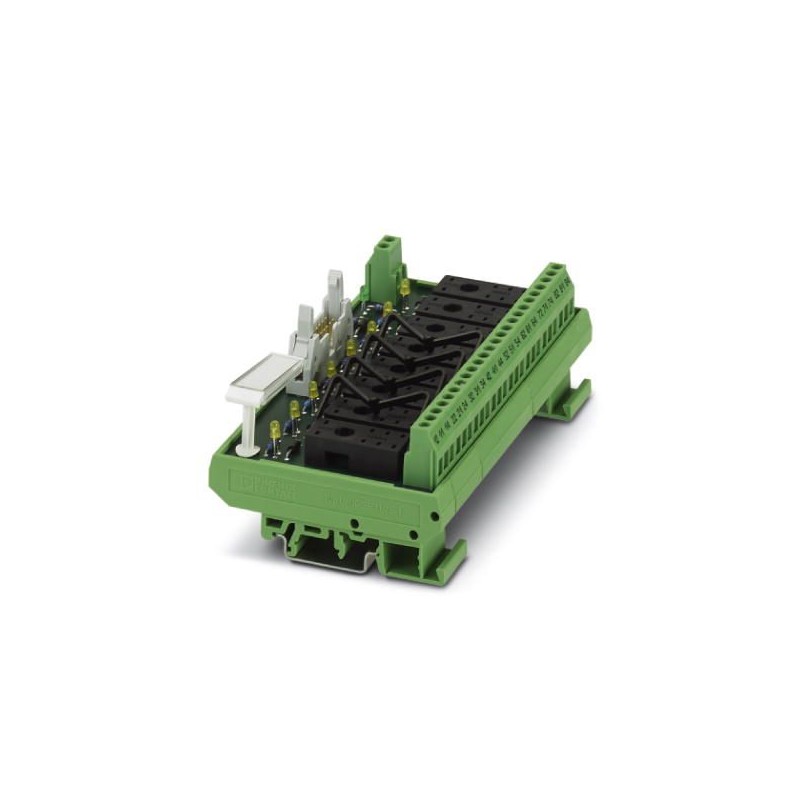

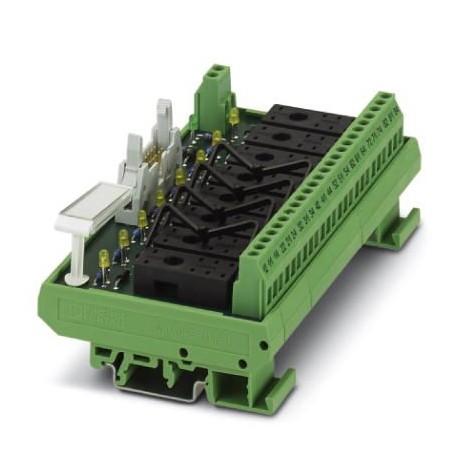

UMK- 8 RELS/KSR-G24/21/PLC 2974914 PHOENIX CONTACT Módulo de salidas VARIOFACE, con zócalos enchufables para..
UMK- 8 RELS/KSR-G24/21/PLC
2974914
PHOENIX_CONTACT
Módulo de salidas VARIOFACE, con zócalos enchufables para 8 relés de miniatura, con 1 contacto conmutado cada uno, para 24 V DC (sin relés)
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2974914 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK2171 - |
| Página del catálogo | Página 538 (C_5_2017) |
| EAN | 4017918089016 |
| Peso por unidad (sin incluir el embalaje) | 228,000 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Datos de entrada
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Denominación de la protección | Diodo de rueda libre |
| Circuito de protección/componente de protección | Diodo de rueda libre |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Circuito de protección/componente de protección | Diodo contra inv. de polaridad |
| Indicación de la tensión de servicio | LED verde |
| Indicación de estado/canal | LED amarillo |
Datos de salida
| Tipo de contacto | 1 contacto conmutado |
|---|---|
| Tensión de conmutación máxima | 250 V AC/DC |
| Corriente constante límite | 5 A |
| Detección de fallos (rotura de conductor/cortocircuito) | no |
Generalidades
| Número de canales | 8 |
|---|---|
| Dotación posible | Relé miniatura, REL-MR-24DC/21HC |
| Con dotación | no |
| Vida útil mecánica | 3x 107periodicidades de cambio de estado |
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | IP00 |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Color | verde |
Datos de conexión, conex. 1
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conector macho IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 14 |
| Paso | 2,54 mm |
Datos de conexión, conex. 2
| Denominación Conexión | Lado de contactos |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Número de conexiones | 24 |
Datos de conexión, conexión 3
| Denominación Conexión | Alimentación |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Número de conexiones | 2 |
Sistema de mando soportado
| Sistema de control pertinente | SIEMENS S7-400 |
|---|---|
| Tarjeta E/S pertinente | 6ES7 422-1BL00-0AA0 |
| 6ES7 422-7BL00-0AB0 | |
| Sistema de control pertinente | GE-FANUC 90-30 |
| Tarjeta E/S pertinente | IC693 MDL732 |
| IC693 MDL740 | |
| IC693 MDL742 | |
| Sistema de control pertinente | ALLEN-BRADLEY ControlLogix |
| Tarjeta E/S pertinente | 1756-OB32 |
| 1756-OB16E | |
| Sistema de control pertinente | ALLEN-BRADLEY PLC 5 |
| Tarjeta E/S pertinente | 1771 OBN |
| Sistema de control pertinente | ALLEN-BRADLEY SLC 500 |
| Tarjeta E/S pertinente | 1746 OB16 |
| 1746 OB 32 | |
| Sistema de control pertinente | HONEYWELL Experion PKS C200 |
| Tarjeta E/S pertinente | TC-ODD 321 |
| Sistema de control pertinente | MITSUBISHI MELSEC Q |
| Tarjeta E/S pertinente | QY81P |
| Sistema de control pertinente | SIEMENS S7-300 / ET 200 M |
| Tarjeta E/S pertinente | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Sistema de control pertinente | ABB S800 I/O |
| Tarjeta E/S pertinente | DO810 |
| DO840 | |
| Sistema de control pertinente | GE-FANUC RX3i |
| Tarjeta E/S pertinente | IC694MDL754 |
Normas y especificaciones
| Normas/especificaciones | DIN EN 50178 |
|---|---|
| IEC 60664 | |
| Tensión de aislamiento de dimensionamiento | 260 V AC |
| Tensión transitoria de dimensionamiento | 4 kV (Aislamiento de base entre las pistas de los contactos de salida) |
| 6 kV (Separación segura y aislamiento reforzado entre el circuito de entrada y las pistas de los contactos de salida) | |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2974914-UMK- 8 RELS/KSR-G24/21/PLC | 123 Kbytes |
|
