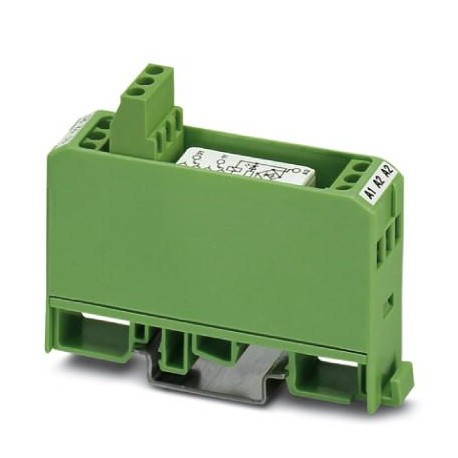

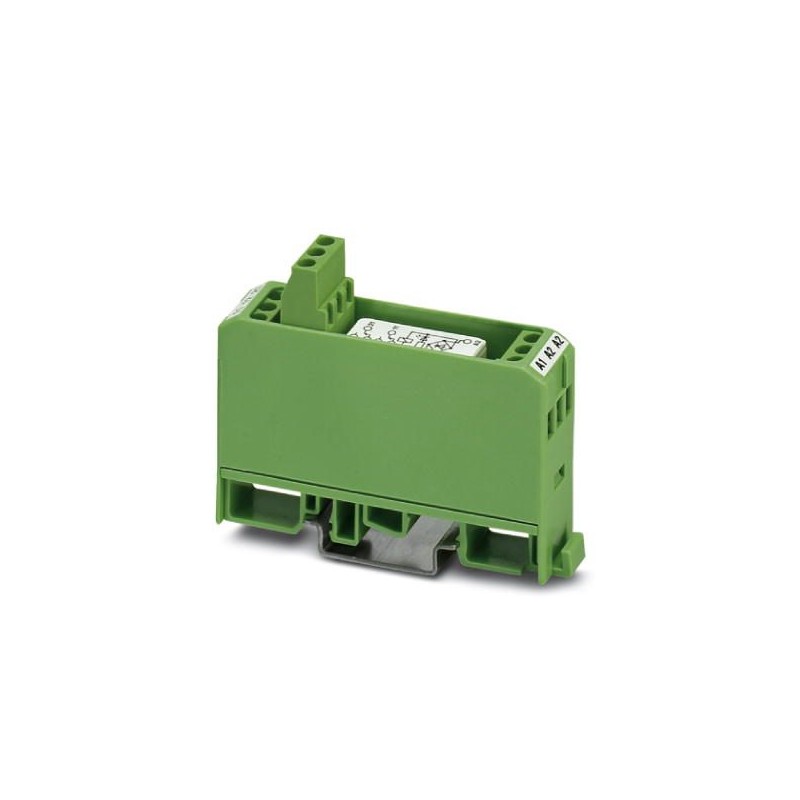

EMG 17-REL/KSR-120/21-21-LC AU 2941455 PHOENIX CONTACT Módulo de relés
EMG 17-REL/KSR-120/21-21-LC AU
2941455
PHOENIX_CONTACT
Módulo de relé, con mini-relé de conmutación soldado, contacto (AgNi+Au): Potencias pequeñas hasta grandes, 2 contactos conmutados, tensión de entrada 120 V AC/DC
relés industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2941455 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6146 - |
| Página del catálogo | Página 135 (IF_2011) |
| EAN | 4017918080457 |
| Peso por unidad (sin incluir el embalaje) | 57,410 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 40 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Lado de excitación
| Tensión nominal de entrada UN | 120 V AC/DC |
|---|---|
| Margen de tensión de entrada referido a UN | 0,8 ... 1,1 |
| Corriente de entrada típica a UN | 6 mA |
| Tiempo de reacción típico | 8 ms |
| Tiempo típico de apertura | 10 ms |
| Circuito de protección | Puente rectificador Puente rectificador |
| Indicación de la tensión de servicio | LED amarillo |
| Disipación con condición nominal | 0,72 W |
Lado de contactos
| Tipo de contacto | Cont. simple, 2 contactos conm. |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi, dorado duro |
| Tensión de conmutación máxima | 30 V AC |
| 36 V DC | |
| Corriente de conexión máxima | 0,2 A |
| Corriente constante límite | 50 mA |
| Potencia de ruptura (carga óhmica) máxima | 1,2 W (con 24 V DC) |
Lado de contacto (en capa de oro destruida)
| Observación | los siguientes valores son válidos con la capa de oro destruida |
|---|---|
| Tensión de conmutación máxima | 250 V AC/DC |
| Corriente constante límite | 5 A |
| Corriente de conexión máxima | 6 A |
| Potencia de ruptura (carga óhmica) máxima | 120 W (con 24 V DC) |
| 95 W (con 48 V DC) | |
| 60 W (con 60 V DC) | |
| 40 W (con 110 V DC) | |
| 55 W (con 220 V DC) | |
| 1250 VA (Para 250 V AC) |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Tensión de prueba Contacto de relé/Contacto de relé | 1 kV AC (50 Hz, 1 min) |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | aprox. 2x 107periodicidades de cambio de estado |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Peso neto (SAP) | 57,41 g |
Datos de conexión entrada
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
Datos de conexión lado de salida
| Denominación Conexión | Lado de contactos |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
| Normas/especificaciones | EN 50178 |
| Tensión de aislamiento de dimensionamiento | 260 V AC |
| Tensión transitoria de dimensionamiento | 2,3 kV |
| Aislamiento | Aislamiento básico |
| Separación segura, aislamiento reforzado y 6 kV entre el circuito de intensidad de entrada y las pistas de los contactos de salida | |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
| Denominación | Distancias de aislamiento y líneas de fuga entre el circuito de entrada y el circuito de contactos (o pista de los contactos de salida) |
| Normas/especificaciones | EN 50178 |
| Tensión de aislamiento de dimensionamiento | 260 V AC |
| Tensión transitoria de dimensionamiento | 6 kV |
| Aislamiento | Separación segura, aislamiento reforzado |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Denominación | Normas / especificaciones |
| Normas/especificaciones | EN 61810-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2941455-EMG 17-REL/KSR-120/21-21-LC AU | 114 Kbytes |
|
