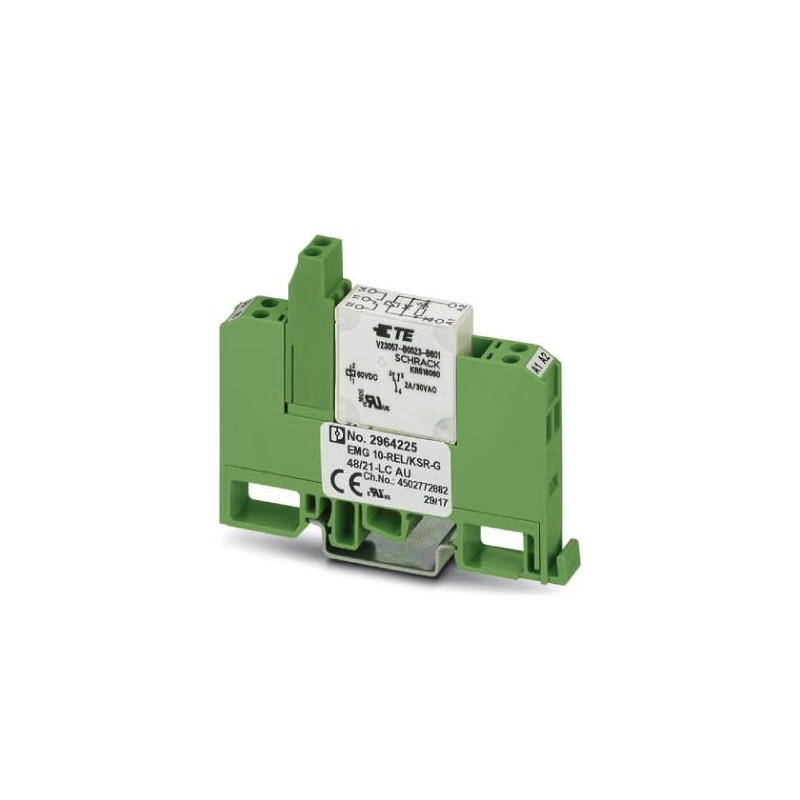

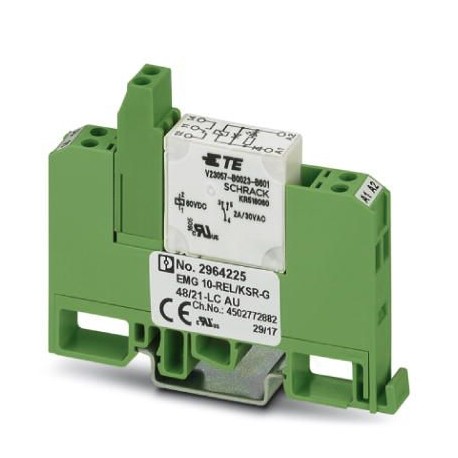

EMG 10-REL/KSR-G 48/21-LC AU 2964225 PHOENIX CONTACT Módulo de relés
EMG 10-REL/KSR-G 48/21-LC AU
2964225
PHOENIX_CONTACT
Módulo de relés
relés industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2964225 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6141 - |
| Página del catálogo | Página 134 (IF_2011) |
| EAN | 4017918099428 |
| Peso por unidad (sin incluir el embalaje) | 41,970 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 40 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Lado de excitación
| Tensión nominal de entrada UN | 48 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | 0,9 ... 1,1 |
| Corriente de entrada típica a UN | 8 mA |
| Tiempo de reacción típico | 7 ms |
| Tiempo típico de apertura | 11 ms |
| Circuito de protección | Prot. contra inversión de polaridad Diodo contra inv. de polaridad |
| Diodo de rueda libre Diodo de rueda libre | |
| Indicación de la tensión de servicio | LED amarillo |
| Disipación con condición nominal | 0,38 W |
Lado de contactos
| Tipo de contacto | Contacto doble, 1 contacto conmutado |
|---|---|
| Tipo de contacto de conmutación | Contacto doble |
| Material del contacto | AgPd60, dorado duro |
| Tensión de conmutación máxima | 30 V AC |
| 36 V DC | |
| Corriente de conexión máxima | 0,2 A |
| Corriente constante límite | 0,5 A |
| Potencia de ruptura (carga óhmica) máxima | 5 W (con 24 V DC) |
Lado de contacto (en capa de oro destruida)
| Observación | los siguientes valores son válidos con la capa de oro destruida |
|---|---|
| Tensión de conmutación máxima | 125 V AC |
| 150 V DC | |
| Corriente constante límite | 2 A |
| Corriente de conexión máxima | 2 A |
| Potencia de ruptura (carga óhmica) máxima | 29 W (con 24 V DC) |
| 29 W (con 48 V DC) | |
| 29 W (con 60 V DC) | |
| 60 VA (Para 250 V AC) |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | aprox. 2x 107 periodicidades de cambio de estado |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Peso neto (SAP) | 41,97 g |
Datos de conexión entrada
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
Datos de conexión lado de salida
| Denominación Conexión | Lado de contactos |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2964225-EMG 10-REL/KSR-G 48/21-LC AU | 116 Kbytes |
|
