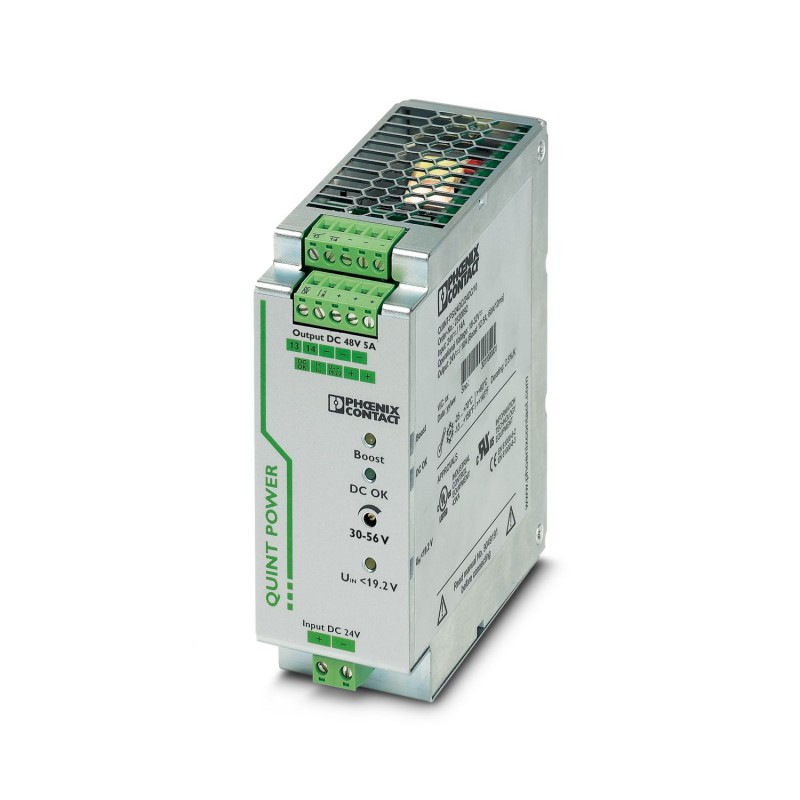

QUINT-PS/24DC/48DC/ 5
2320128
PHOENIX_CONTACT
1
Transformador QUINT DC/DC conmutado en primario para montaje sobre carril con tecnología SFB (Selective Fuse Breaking), entrada: 24 V DC, salida: 48 V DC/5 A
Fuentes alimentación
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2320128 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | CMDQ44 - |
Página del catálogo | Página 249 (C_4_2017) |
EAN | 4046356481908 |
Peso por unidad (sin incluir el embalaje) | 900,000 g |
Número de tarifa arancelaria | 85044030 |
País de origen | CN (China) |
Anchura | 48 mm |
---|---|
Altura | 130 mm |
Profundidad | 125 mm |
Anchura en montaje alternativo | 122 mm |
Altura en montaje alternativo | 130 mm |
Profundidad en montaje alternativo | 51 mm |
Índice de protección | IP20 |
---|---|
Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C derating, 2,5 %/K, ensayo de tipo: arranque a -40 °C) |
Temperatura ambiente (modelo testado Start-Up) | -40 °C |
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
Clase de clima | 3K3 (según EN 60721) |
Grado de polución | 2 |
Margen de tensión nominal de entrada | 24 V DC |
---|---|
Rango de tensión de entrada | 18 V DC ... 32 V DC |
Absorción de corriente | 14 A (24 V, IBOOST) |
Extracorriente de cierre | < 15 A (típico) |
Puenteo en fallo de red | > 12 ms (24 V DC) |
Fusible de entrada | 25 A (interno (protección de aparato)) |
Denominación de la protección | Protección contra sobretensiones transitorias |
Circuito de protección/componente de protección | Varistor |
Tensión nominal de salida | 48 V DC ±1 % |
---|---|
Rango de ajuste de la tensión de salida (Uset) | 30 V DC ... 56 V DC (> 48 V DC, limitado por constante de potencia) |
Corriente nominal de salida (IN) | 5 A (-25 °C ... 60 °C) |
POWER BOOST (IBoost) | 6,25 A (-25 °C ... 40 °C permanentemente, UOUT= 48 V DC) |
Selective Fuse Breaking (ISFB) | 30 A (12 ms) |
Derating | 60 °C ... 70 °C (2,5 % / K) |
Posibilidad de conexión en paralelo | Sí, para redundancia y aumento de potencia |
Posibilidad de conexión en serie | Sí |
Resistencia de recirculación | 60 V DC |
Protección contra sobretensión a la salida | < 60 V DC |
Carga capacitiva máxima | Ilimitado |
Limitación de corriente activa | aprox. 7 A |
Desviación de regulación | < 1 % (cambio de carga estático 10 % ... 90 %) |
< 2 % (cambio de carga dinámico 10 % ... 90 %) | |
< 0,1 % (cambio de tensión de entrada ±10 %) | |
Ondulación residual | < 20 mVPP |
Puntas de conexión Carga nominal | < 10 mVPP(20 MHz) |
Disipación máxima de circuito abierto | 5,2 W |
Disipación de carga nominal máxima | 21 W |
Peso neto | 0,9 kg |
---|---|
Rendimiento | > 92,5 % |
Tensión de aislamiento entrada/salida | 1,5 kV (ensayo de tipo) |
1 kV (Ensayo individual) | |
Clase de protección | III |
Índice de protección | IP20 |
MTBF (IEC 61709, SN 29500) | |
> 761000 h (40 °C) | |
Posición para el montaje | Carril horizontal NS 35, EN 60715 |
Indicaciones de montaje | alineable: PN≥50 %, horizontal 5 mm, al lado de las partes activas 15 mm, vertical 50 mm alineable: PN≥50 %, horizontal 0 mm, arriba vertical 40 mm, abajo vertical 20 mm |
Tipo de conexión | Conexión por tornillo enchufable |
---|---|
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de cable AWG mín. | 24 |
Sección de cable AWG máx. | 12 |
Longitud a desaislar | 8 mm |
Rosca de tornillo | M3 |
Tipo de conexión | Conexión por tornillo enchufable |
---|---|
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de cable AWG mín. | 24 |
Sección de cable AWG máx. | 12 |
Longitud a desaislar | 7 mm |
Rosca de tornillo | M3 |
Sección de conductor rígido mín. | 0,2 mm² |
---|---|
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de cable AWG mín. | 24 |
Sección de cable AWG máx. | 12 |
Rosca de tornillo | M3 |
Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
---|---|
Resistencia a interferencias | EN 61000-6-2:2005 |
Conexión según norma | CUL |
Normas/especificaciones | EN 61000-4-2 |
Descarga en contacto | 4 kV (Severidad del ensayo 2) |
Normas/especificaciones | EN 61000-4-3 |
Gama de frecuencias | 80 MHz ... 1 GHz |
Intensidad del campo de prueba | 10 V/m |
Gama de frecuencias | 1,4 GHz ... 2 GHz |
Intensidad del campo de prueba | 3 V/m |
Normas/especificaciones | EN 61000-4-4 |
Observación | Criterio B |
Normas/especificaciones | EN 61000-6-3 |
EN 61000-4-6 | |
Gama de frecuencias | 0,15 MHz ... 80 MHz |
Tensión | 10 V (Severidad del ensayo 3) |
Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
Norma - Tensión baja de protección | EN 60950-1 (SELV) |
EN 60204 (PELV) | |
Norma - Separación segura | DIN VDE 0100-410 |
Homologación para la construcción naval | DNV GL (EMC B) |
Homologaciones UL | UL/C-UL Listed UL 508 |
UL/C-UL Recognized UL 60950-1 | |
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
15 Hz ... 150 Hz, 2,3g, 90 mín. | |
Aplicaciones para trenes | EN 50121-4 |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
