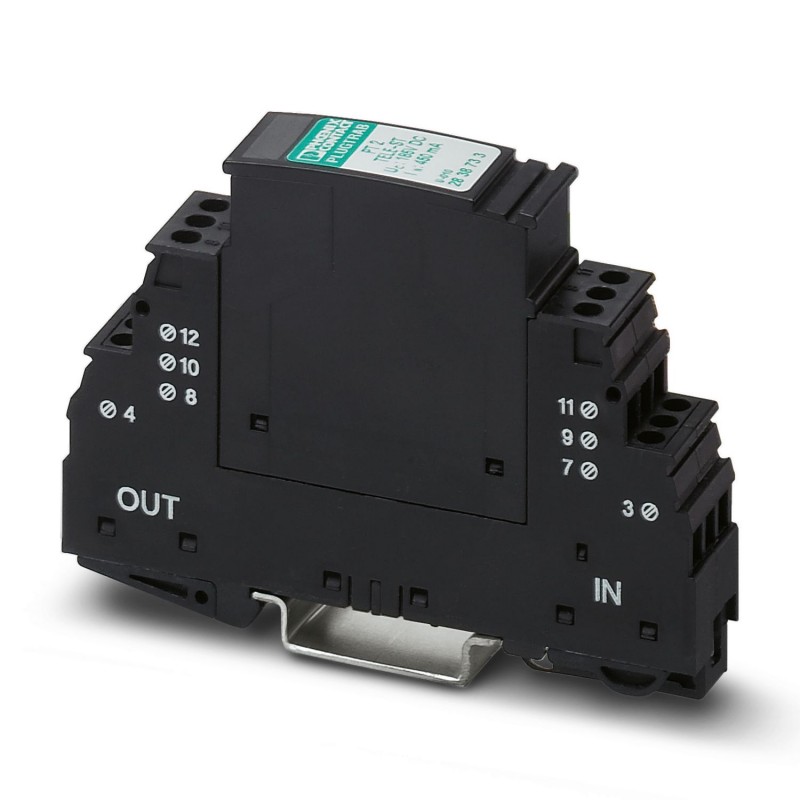

PT 2-TELE 2882828 PHOENIX CONTACT Dispositivo de protec. contra sobretensiones
PT 2-TELE
2882828
PHOENIX_CONTACT
Dispositivo de protección contra sobretensiones, compuesto por conector y elemento de base, para proteger un circuito de dos hilos de interfaces de telecomunicación analógicas y digitales (VDSL hasta 50 MBit/s, en tramos cortos (<300 m) hasta 100 MBit/s).
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2882828 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CL3121 - |
| Página del catálogo | Página 164 (C_4_2017) |
| EAN | 4046356115148 |
| Peso por unidad (sin incluir el embalaje) | 60,035 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Dimensiones
| Altura | 90 mm |
|---|---|
| Anchura | 17,7 mm |
| Profundidad | 65,5 mm |
| Unidad | 1 UD |
| Altura del módulo completo | 90 mm |
| Anchura del módulo completo | 17,7 mm |
| Profundidad del módulo completo | 65,5 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Índice de protección | IP20 |
Generalidades
| Material carcasa | PA 6.6 |
|---|---|
| Clase de combustibilidad según UL 94 | V-0 |
| Color | negro intenso RAL 9005 |
| Tipo de montaje | Carril simétrico: 35 mm |
| Construcción | Módulo para carril de dos piezas enchufable |
| Número de polos | 2 |
| Dirección de actuación | Line-Line & Line-Earth Ground |
Circuito de protección
| Clase de ensayo IEC | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Clase de exigencias VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tensión nominal UN | 185 V DC |
| 130 V AC | |
| Tensión constante máxima UC | 185 V DC |
| 130 V AC | |
| Corriente asignada | 450 mA AC (45 °C) |
| 130 mA DC (45 °C) | |
| Corriente activa de servicio ICa UC | ≤ 10 µA |
| Corriente de conductor de protección IPE | ≤ 10 µA |
| Corriente de descarga nominal In(8/20) µs (conductor-conductor) | 10 kA |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 10 kA |
| Corriente transitoria de impulso Iimp(10/350) µs (conductor-conductor) | 1 kA |
| Corriente transitoria de impulso Iimp(10/350) µs (conductor-tierra) | 1 kA |
| Corriente transitoria total Itotal(8/20) µs | 18 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 18 kA |
| Corriente de impulso nominal Ian (10/700) µs (conductor-conductor) | 100 A |
| Corriente de impulso nominal Ian (10/700) µs (conductor-tierra) | 100 A |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike | ≤ 300 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 300 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática | ≤ 300 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 300 V |
| Tensión residual para In(conductor-conductor) | ≤ 160 V (C2 - 10 kV / 5 kA) |
| Tensión residual para In(conductor-tierra) | ≤ 200 V (C2 - 10 kV / 5 kA) |
| Nivel de protección Up(conductor-conductor) | ≤ 250 V (B2 - 1 kV / 25 A) |
| ≤ 300 V (B2 - 4 kV / 100 A) | |
| ≤ 270 V (C1 - 1 kV / 500 A) | |
| ≤ 300 V (C2 - 2 kV / 1 kA) | |
| ≤ 320 V (C2 - 4 kV / 2 kA) | |
| ≤ 330 V (C2 - 10 kV / 5 kA) | |
| Nivel de protección Up(conductor-tierra) | ≤ 250 V (B2 - 1 kV / 25 A) |
| ≤ 300 V (B2 - 4 kV / 100 A) | |
| ≤ 270 V (C1 - 1 kV / 500 A) | |
| ≤ 300 V (C2 - 2 kV / 1 kA) | |
| ≤ 320 V (C2 - 4 kV / 2 kA) | |
| ≤ 330 V (C2 - 10 kV / 5 kA) | |
| Tiempo de reacción tA(conductor-conductor) | ≤ 500 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 500 ns |
| Atenuación de inserción aE, sim. | típ. 0,4 dB (≤ 5 MHz / 100 Ω) |
| Frecuencia límite fg (3dB), sim. en el sistema de 100 ohmios | típ. 20 MHz |
| Capacidad (conductor-conductor) | típ. 30 pF (f=1 MHz / VR= 0V) |
| Capacidad (conductor-tierra) | típ. 30 pF (f=1 MHz / VR= 0V) |
| Resistencia en serie | 2,2 Ω ±10 % |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (de conductor a conductor) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| C3 - 25 A | |
| D1 - 1 kA | |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| C3 - 25 A | |
| D1 - 1 kA |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Tipo de conexión IN | Bornes de tornillo |
| Tipo de conexión OUT | Bornes de tornillo |
| Rosca de tornillo | M3 |
| Par de apriete | 0,5 Nm |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2882828-PT 2-TELE | 299 Kbytes |
|
