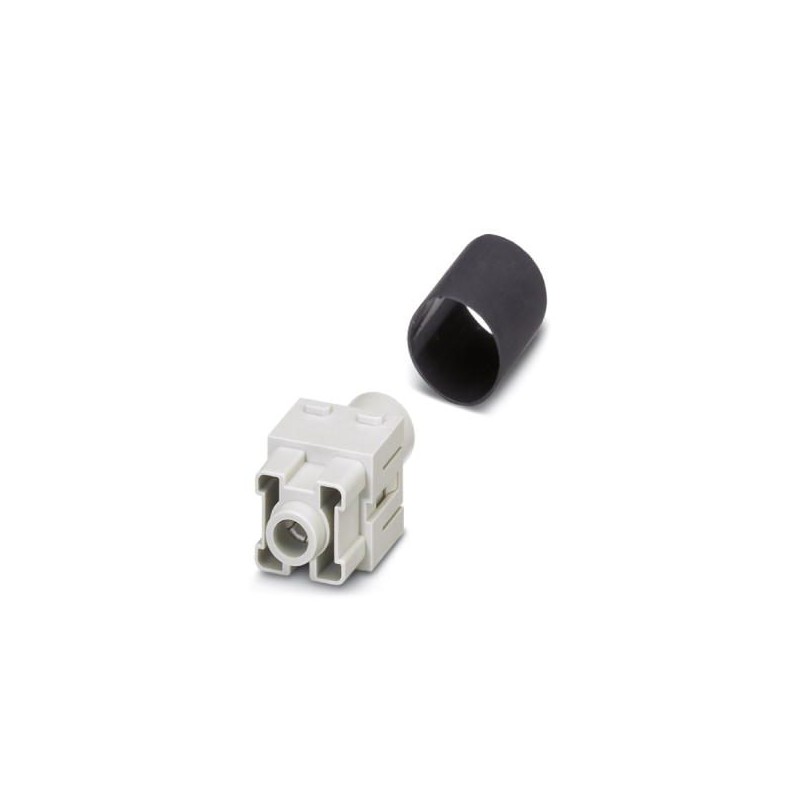

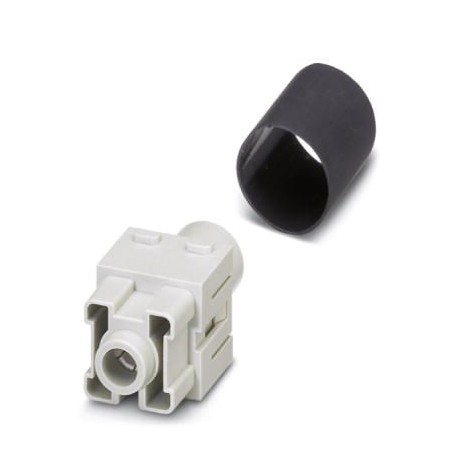

HC-M-HS 200/70-MOD-BU
1636897
PHOENIX_CONTACT
1
Módulo de insertos de contactos
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1636897 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | BF7ACB - |
Página del catálogo | Página 551 (C_4_2015) |
EAN | 4046356095266 |
Peso por unidad (sin incluir el embalaje) | 68,400 g |
Número de tarifa arancelaria | 85366990 |
País de origen | DE (Alemania) |
Tensión de dimensionamiento (III/3) | 1000 V |
---|---|
Corriente asignada | 200 A |
Tensión transitoria de dimensionamiento | 8 kV |
Cara de enchufe | 1 |
Sección de conexión | 40 mm² ... 70 mm² (La sección transversal especificada se refiere a la sección geométrica del cable empleado.) |
---|---|
Sección de conexión AWG | 1 ... 00 |
Longitud a desaislar del conductor individual | 16 mm |
Par de apriete | 9 Nm (40-50 mm²) |
10 Nm (70 mm²) | |
Diámetro de conductor incl. aislamiento | 12 mm (40 mm²) |
16 mm (70 mm²) | |
Hexágono interior | Ancho entre caras 5 |
Ciclos de enchufe | ≥ 500 |
Altura mínima de carcasa | 72 mm |
Observación | Para cajas HEAVYCON HC-B6 a B48 (altura de la caja mín. 72 mm), marco de sujeción articulado HC-M-MHR... necesario, conexión axial para llave Allen de 5 mm |
---|---|
Serie | HC-M-HS |
Cantidad de los puestos de módulo | 2 |
Técnica de conexión | Conexión por tornillo axial |
Clase de combustibilidad según UL 94 | V0 |
Grado de polución | 3 |
Categoría de sobretensiones | III |
Indicaciones de montaje | - Utilizar únicamente conductores flexibles, - Conexión de los conductores con llave Allen de 5 mm, - Altura de carcasa h ≥ 72 mm, - Los conectores deben accionarse sólo sin carga/tensión. |
Indicación sobre técnica de conexión axial: Sólo para conductores flexibles. Las secciones de conductor indicadas se refieren a la sección geométrica del cable empleado. Debe comprobarse antes de su empleo la utilización de cables cuya sección geométrica difiera considerablemente de la sección nominal del cable. El receptáculo de conexión de la técnica de tornillo axial está concebido para cables de hilos finos conforme a VDE 0295 clase 5 Las construcciones de líneas que difieran (p. ej.: cables de clase 6) deberán comprobarse antes de su uso. Indicaciones de montaje Antes de iniciar el montaje es necesario asegurarse de que el tornillo de cabeza cónica esté totalmente desenroscado (la cámara está abierta). No se permite trenzar los cables. Deben deslizarse los conductores en la cámara de contacto hasta el tope (hasta que el aislamiento haga tope con el contacto). Sujetar el conductor en posición y fijar con una llave Allen. Antes de una nueva conexión deben cortarse los finales de conductor ya utilizados. Sólo se permite reapretar el tornillo de conexión una vez para evitar que se rompan las trenzas. Para evitar daños en el contacto, es preciso apoyar el conductor / el cable mecánicamente a una distancia adecuada del punto de conexión (p. ej., cuando se utiliza en un corte de chapa). Las indicaciones sobre el modelo correcto están en DIN VDE 0100-520:2003-06. El módulo no puede montarse al mismo tiempo con la tapa protectora HC-B..-TMB-SD-IP65 y HC-B..-TMS-SD-IP65. |
Material contacto | Aleación de cobre |
---|---|
Material superficie del contacto | Ag |
Material soporte de contactos | PC |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
