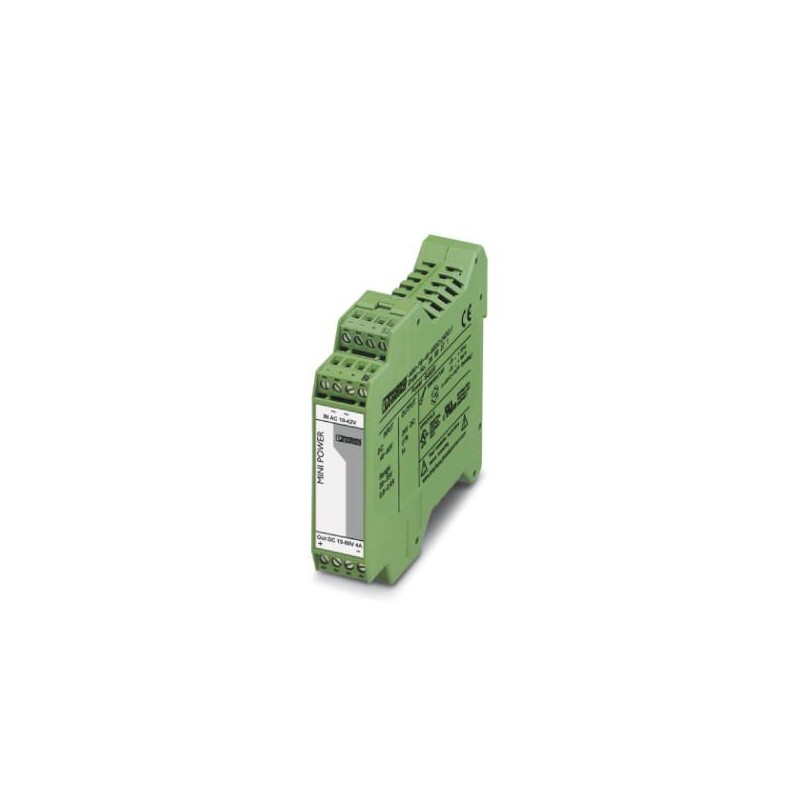

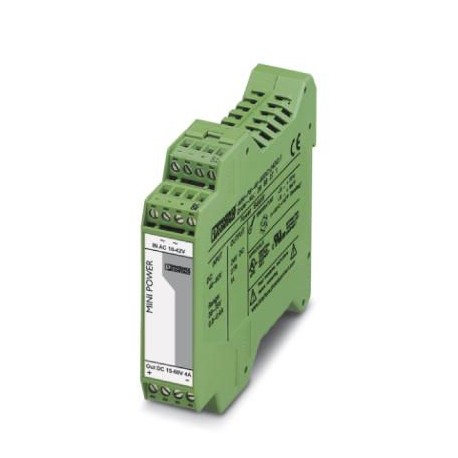

MINI-PS- 10- 42AC/15-60DC/3 2320199 PHOENIX CONTACT Módulo de alimentación
MINI-PS- 10- 42AC/15-60DC/3
2320199
PHOENIX_CONTACT
Módulo de alimentación
El módulo de alimentación AC alimenta el convertidor DC/DC MINI con una tensión de alimentación paralela y graduada.
Fuentes alimentación
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2320199 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMPM94 - |
| Página del catálogo | Página 257 (C_4_2017) |
| EAN | 4046356577731 |
| Peso por unidad (sin incluir el embalaje) | 160,000 g |
| Número de tarifa arancelaria | 85044030 |
| País de origen | CN (China) |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Clase de clima | 3K3 (según EN 60721) |
| Grado de polución | 2 |
Datos de entrada
| Tensión nominal de entrada | 24 V AC |
|---|---|
| Margen de tensión nominal de entrada | 10 V AC ... 42 V AC |
| Rango de tensión de entrada | 10 V AC ... 42 V AC |
| Gama de frecuencias AC | 45 Hz ... 65 Hz |
| Absorción de corriente | 6,5 A |
| Extracorriente de cierre | < 45 A (típico) |
| Selección de fusibles apropiados | 16 A (Característica C) |
Datos de salida
| Tensión nominal de salida | 28 V DC ±1 % |
|---|---|
| 60 V DC | |
| Gama de tensión de salida | 15 V DC ... 60 V DC |
| Corriente nominal de salida (IN) | 3 A (-25 °C ... 60 °C) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Posibilidad de conexión en serie | No |
| Ondulación residual | < 3,6 VSS |
| Disipación máxima de circuito abierto | < 0,04 W |
| Disipación de carga nominal máxima | < 6,9 W |
Generalidades
| Peso neto | 0,16 kg |
|---|---|
| Rendimiento | > 95,7 % (Con 42 V AC y valores nominales) |
| Clase de protección | III |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | > 18175000 h (40 °C) |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Emisión de interferencias | EN 55011 (EN 55022) |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | 8 kV (Descarga en contacto) |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 3 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Directiva de baja tensión | De conformidad con la directriz NSR 2006/95/CE |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ...150 Hz, 2,3g | |
| Aplicaciones para trenes | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210990eCl@ss 8.027210990eCl@ss 9.027210901
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2320199-MINI-PS- 10- 42AC/15-60DC/3 | 119 Kbytes |
|
