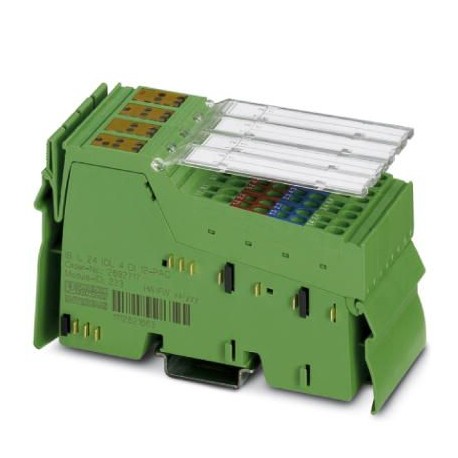

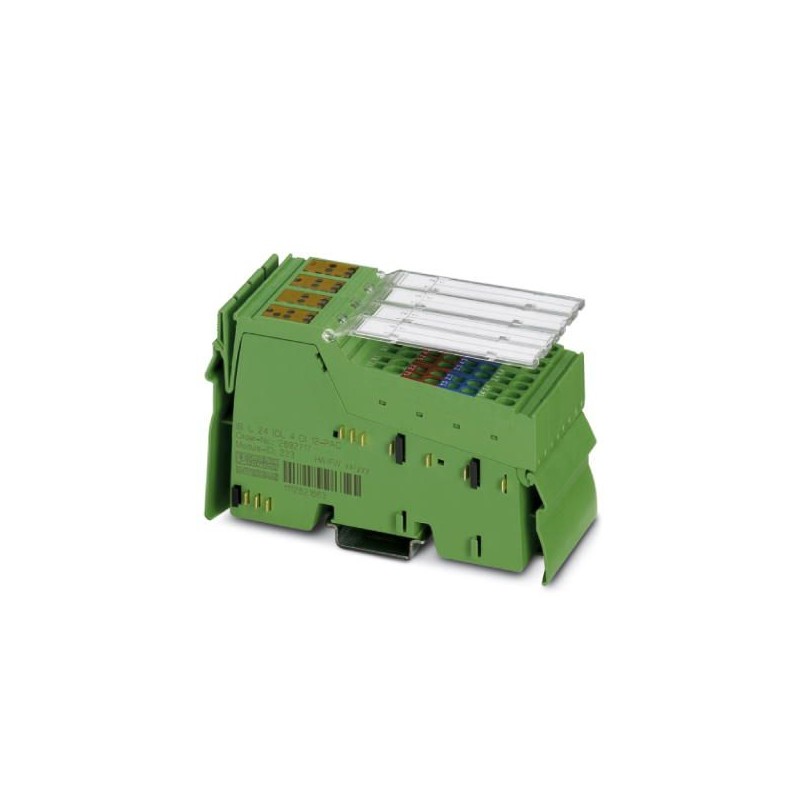

IB IL 24 IOL 4 DI 12-PAC 2692717 PHOENIX CONTACT Borne funcional Inline
IB IL 24 IOL 4 DI 12-PAC
2692717
PHOENIX_CONTACT
Maestro Inline-IO-Link, completo con accesorios (conector y superficie de rotulación), 4 puertos IO-Link, 12 entradas digitales, 24 V DC, técnica de conexión de 2 ó 3 conductores
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2692717 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI153 - |
| Página del catálogo | Página 178 (C_6_2017) |
| EAN | 4046356412902 |
| Peso por unidad (sin incluir el embalaje) | 200,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (según DIN EN 61131-2) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (según DIN EN 61131-2) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 200 g |
| Observación acerca de las indicaciones de peso | con conectores |
| Mensajes de diagnóstico | Cortocircuito de una salida digital en modo SIO sí |
| Cortocircuito de la alimentación de sensores no | |
| Sobrecarga de la alimentación de sensores no |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V (a través de maniobra de potencial) |
| Absorción de corriente | máx. 100 mA |
| Denominación | Alimentación del circuito de segmento (US) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | máx. 2 A (con carga y alimentación de puertos) |
| máx. 52 mA (Sin carga) |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Descripción de la entrada | IEC 61131-2 tipo 1 |
| Tipo de conexión | Conector Inline |
| Técnica de conexión | 3 conductores |
| Número de entradas | 12 |
| Margen de tensión de entrada Señal "0" | < 5 V (típ.) |
| Margen de tensión de entrada Señal "1" | > 11 V DC (típ.) |
| Rango de tensión de entrada | 0 V DC ... 30 V DC |
| Corriente nominal de entrada a UIN | 2,2 mA |
| Tiempo de retardo en caso de cambio de señal de 0 a 1 | 3 ms |
| Tiempo de retardo en caso de cambio de señal de 1 a 0 | 3 ms |
| Denominación Entrada | Entradas digitales |
| Tipo de conexión | Conector Inline |
| Número de entradas | máx. 4 |
| Corriente nominal de entrada | 5,5 mA (con 24 V DC) |
| Retardo de señal | 3 ms |
| 3 ms | |
| Longitud de cable admisible | 20 m |
Salidas digitales
| Número de salidas | máx. 4 |
|---|---|
| Corriente nominal por canal | máx. 200 mA (Inom.) |
| Absorción de corriente total máxima | máx. 800 mA |
| Limitación de la tensión de ruptura inductiva | aprox. -1 V |
| Denominación de la protección | Protección contra cortocircuito |
| Comportamiento en caso de sobrecarga | La salida puede quedar destruida |
| Comportamiento en caso de cortocircuito | Protección contra cortocircuito |
Separación de potencial
| Trayecto de comprobación | Alimentación de 24 V US(IO Link y entradas digitales) / tierra funcional 500 V DC 50 Hz 1 min. |
|---|---|
| Alimentación de 24 V US(IO Link y entradas digitales) / alimentación de 7,5 V (lógica de bus) 500 V DC 50 Hz 1 min. | |
| Alimentación de 7,5 V (lógica de bus) / tierra funcional 500 V DC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2692717-IB IL 24 IOL 4 DI 12-PAC | 143 Kbytes |
|
