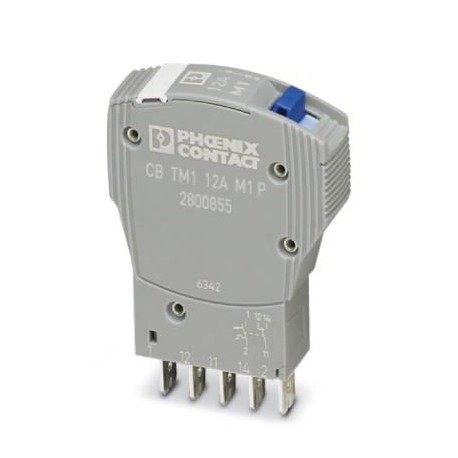

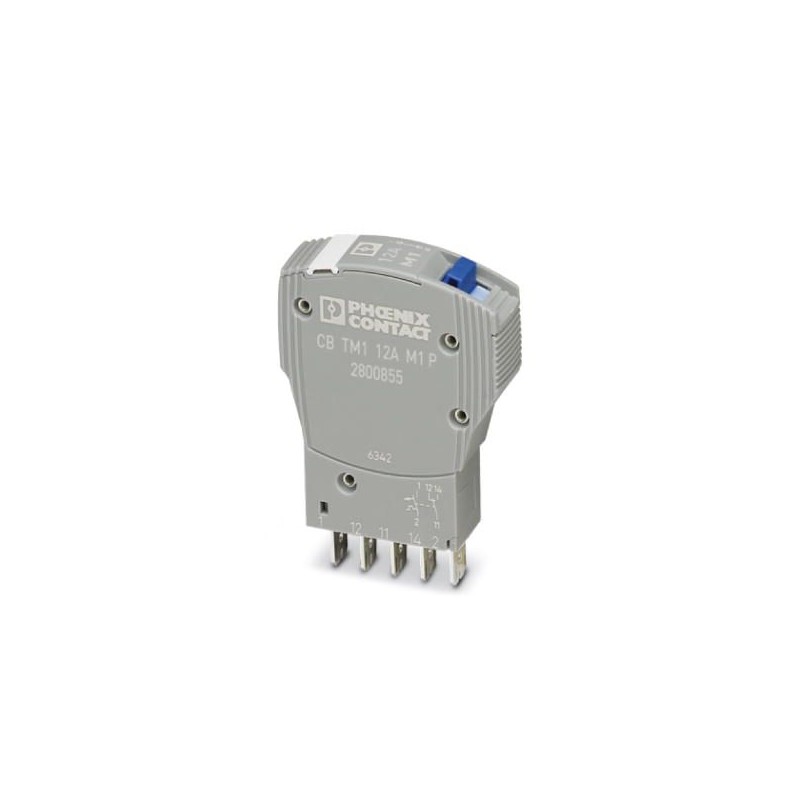

CB TM1 12A M1 P 2800855 PHOENIX CONTACT Interruptores de protección de aparatos termomagnéticos
CB TM1 12A M1 P
2800855
PHOENIX_CONTACT
Interrup. protec. termomagnéticos, 1 polo, curva caract. activ. M1 (semilente), 1 contacto invertido, conector para elemento base.
Protección sobretensiones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2800855 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CLA124 - |
| Página del catálogo | Página 329 (C_4_2017) |
| EAN | 4046356690065 |
| Peso por unidad (sin incluir el embalaje) | 40,700 g |
| Número de tarifa arancelaria | 85362010 |
| País de origen | DE (Alemania) |
Medidas
| Altura | 45 mm |
|---|---|
| Anchura | 12,3 mm |
| Profundidad | 52 mm |
| Altura del módulo completo | 90 mm |
| Anchura del módulo completo | 12,3 mm |
| Profundidad del módulo completo | 77,3 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Comprobación de humedad | 240 h, 95 % RH, 40 °C |
| Choques (en servicio) | 30g (Según IEC60068-2-27, prueba Ea) |
| Vibración (en servicio) | 8g (Según IEC60068-2-6, prueba Fc) |
| Índice de protección | IP30 (Rango de accionamiento) |
Generalidades
| Indicaciones de montaje | Para una instalación en serie, la corriente nominal podrá conducirse solo al 80 % o tiene que sobredimensionarse de modo correspondiente. |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
| Tipo de montaje | en elemento de base |
| Color | gris |
| Número de polos | 1 |
| Grupo material aislante | II |
| Grado de polución | 2 |
| Construcción | Macho |
Datos eléctricos
| Tipo de fusible | Semilento |
|---|---|
| Tensión transitoria de dimensionamiento | 2,5 kV (aislamiento reforzado en zona de sujeción) |
| Tensión de dimensionamiento | 50 V DC (IEC 60934) |
| 50 V DC (UL 1077) | |
| 50 V DC (UL 508 - con zócalo de enchufe) | |
| 240 V AC (Ue conforme a IEC 60934) | |
| 277 V AC (UL 1077) | |
| 277 V AC (UL 508 - con zócalo de enchufe) | |
| Corriente asignada IN | 12 A (IEC 60934) |
| 12 A AC (Carga inductiva según UL 1077) | |
| 12 A DC (Carga poco inductiva según UL 1077) | |
| 12 A DC (Carga poco inductiva según UL 508, con zócalo de enchufe) | |
| Tensión asignada de aislamiento Ui | 277 V AC (UL 1077) |
| 250 V AC (IEC 60934) | |
| Potencia disipada | 2,88 W (en el servicio nominal por canal) |
| Resistencia del equipo | 11 mΩ |
| Resistencia de aislamiento Riso | > 100 MΩ (500 VDC) |
| Tipo de accionamiento | Modelo S |
| Tipo de disparo | TM (termomagnético) |
| Grado de disparo | Disparo libre (positivo) |
| Capcidad de ruptura asignada en cortocircuito Icn | 300 A (240 V AC) |
| 600 A (50 V DC) | |
| Fusible previo necesario | 48 A (I > Icn) |
| Capacidad de ruptura en cortocircuito Ik | 1000 A AC (277 V AC) |
| 1000 A DC (50 V DC) | |
| Rigidez dieléctrica | 3000 V AC (Rango de accionamiento) |
| 1500 V AC (Circuito principal a auxiliar) | |
| 1500 V AC (Circuito principal abierto) | |
| 1000 V AC (Circuito auxiliar abierto) | |
| Caída de tensión | 0,13 V (para 1 x In) |
| Periodicidades de cambio de estado máximas | 6000 (para 1 x In) |
| Circuito de corriente auxiliar | 277 V AC / 0,5 A (inducc. mínima) |
| 277 V AC / 1 A (inducc. mín., 2000 periodicidad de cambio de estado máx.) | |
| 50 V DC / 1 A (inducc. mínima) | |
| Contacto auxiliar tensión de servicio mínima | 10 V |
| Contacto auxiliar tensión de servicio máxima | 240 V |
| 240 V | |
| Contacto auxiliar corriente de servicio mínima | 10 mA |
| Contacto auxiliar corriente de servicio máxima | 1 A |
Normas y especificaciones
| Normas/disposiciones | EN 60934 |
|---|---|
| UL 1077 Reconocidos por UL/C-UL | |
| UL 508 Incluidos en la lista UL/C-UL | |
| CSA 22.2 No. 235-04 |
Clasificaciones
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2800855-CB TM1 12A M1 P | 581 Kbytes |
|
