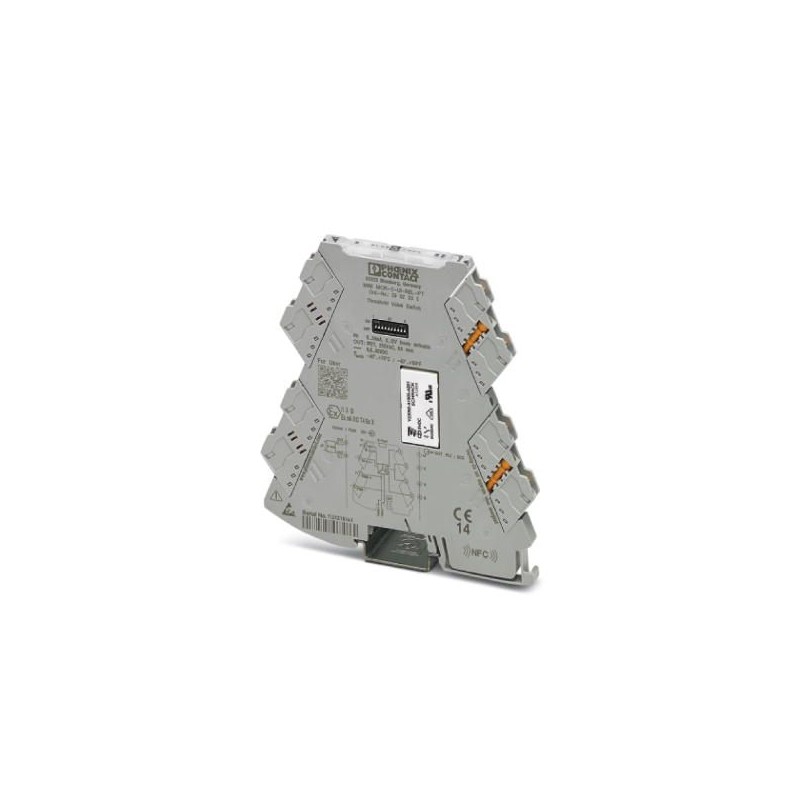

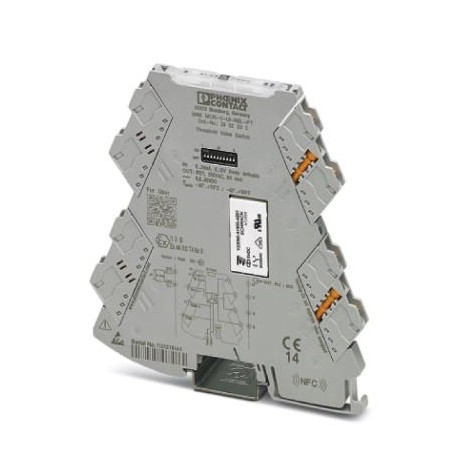

MINI MCR-2-UI-REL-PT 2902035 PHOENIX CONTACT Interruptor para valores de límite
MINI MCR-2-UI-REL-PT
2902035
PHOENIX_CONTACT
Interruptor de valores límite de configuración universal con salida de relé de conmutación y tecnología de conexión enchufable para conmutar valores límite analógicos. Configurable mediante interruptor DIP o por software. Tecnología de conexión push-in, configuración estándar.
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2902035 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK1443 - |
| Página del catálogo | Página 91 (C_5_2017) |
| EAN | 4046356649711 |
| Peso por unidad (sin incluir el embalaje) | 68,700 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Datos de entrada
| Configurable/Programable | Sí |
|---|---|
| Señal de entrada Tensión | 0 V ... 10 V (mediante selector DIP) |
| 0 V ... 12 V (ajustable a través de software) | |
| Señal de entrada Corriente | 0 mA ... 20 mA (mediante selector DIP) |
| 0 mA ... 24 mA (ajustable a través de software) | |
| Tensión máx. de entrada | 12 V |
| Corriente máxima de entrada | 24 mA |
| Resistencia de entrada Entrada de tensión | > 120 kΩ |
| Resistencia de entrada Entrada de corriente | aprox. 50 Ω (+ 0,7 V para diodo de prueba) |
Salida de conexión
| Denominación Salida | Salida de relé |
|---|---|
| Tipo de contacto | 1 contacto conmutado |
| Material del contacto | AgSnO2, dorado duro |
| Tensión de conmutación máxima | 250 V AC |
| 240 V AC (UL) | |
| Corriente constante límite | 6 A |
| Corriente de conmutación mínima | 100 mA (12 V DC) |
| Vida útil mecánica | 2x 107periodicidades de cambio de estado |
| Margen de ajuste del retardo de reacción | 0 s ... 10 s (libremente ajustable mediante software) |
| Histéresis interna | libremente ajustable mediante software |
| Corriente de conmutación máxima | 6 A (Para 250 V AC) |
Alimentación
| Tensión nominal de alimentación | 24 V DC |
|---|---|
| Tensión de alimentación | 9,6 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril simétrico (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), que puede encajarse en el carril de 35 mm según EN 60715) |
| Absorción de corriente típica | 40 mA (12 V DC) |
| 20 mA (24 V DC) | |
| Consumo de potencia | ≤ 0,5 W |
Datos de conexión
| Tipo de conexión | Conexión push-in |
|---|---|
| Monofilar/punto de embornaje rígido con puntera mín. | 0,14 mm² |
| Monofilar/punto de embornaje rígido con puntera máx. | 2,5 mm² |
| Monofilar/punto de embornaje rígido sin puntera mín. | 0,14 mm² |
| Monofilar/punto de embornaje rígido sin puntera máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección del conductor flexible AWG mín. | 24 |
| Sección del conductor flexible AWG máx. | 12 |
| Longitud a desaislar | 10 mm |
Generalidades
| Número de canales | 1 |
|---|---|
| Error de transmisión máximo | 0,1 % (del valor final) |
| Coeficiente de temperatura máximo | 0,01 %/K |
| Precisión de los puntos de conmutación | < 0,1 % |
| Indicación de estado | LED amarillo (salida de conmutación) |
| Separación galvánica | Aislamiento reforzado según IEC 61010-1 |
| Categoría de sobretensiones | II |
| Grado de polución | 2 |
| Tensión de aislamiento de dimensionamiento | 300 V (efectivo) |
| Tensión de prueba Entrada/salida/alimentación | 3 kV (50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Inmunidad a interferencias | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
| Color | gris |
| Material carcasa | PBT |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Para puentear la tensión de alimentación puede utilizarse el conector T, que puede encajarse en el carril simétrico de 35 mm según EN 60715 |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, Group IIC T4A | |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Separación galvánica | Aislamiento reforzado según IEC 61010-1 |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, Group IIC T4A | |
| Temperatura DNV GL | B |
| Humedad DNV GL | B |
| Vibración DNV GL | A |
| DNV GL-EMC | A |
| Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2902035-MINI MCR-2-UI-REL-PT | 131 Kbytes |
|
