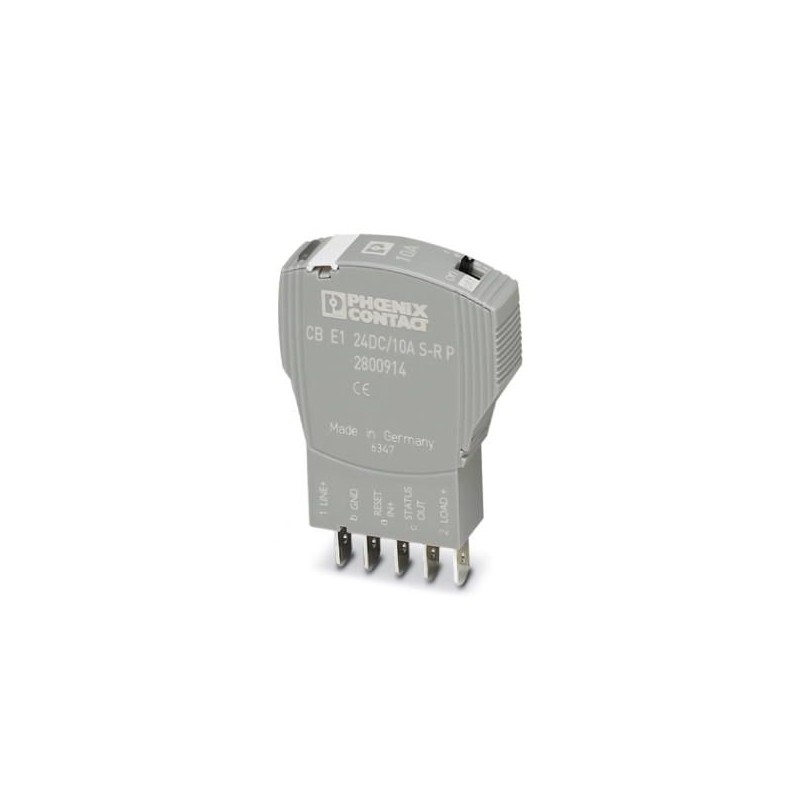

CB E1 24DC/10A S-R P 2800914 PHOENIX CONTACT Interruptores de protección de aparatos electrónicos
CB E1 24DC/10A S-R P
2800914
PHOENIX_CONTACT
Interrup. protec. electrónico, 1 polo, limitador de corriente activo, salida de estado y entrada de reset, conector para elemento de base.
Protección sobretensiones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2800914 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CLA134 - |
| Página del catálogo | Página 323 (C_4_2017) |
| EAN | 4046356691017 |
| Peso por unidad (sin incluir el embalaje) | 36,300 g |
| Número de tarifa arancelaria | 85362010 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
| Vibración (en servicio) | 3g (Según IEC 60068-2-6, prueba Fc) |
| Índice de protección | IP30 (Rango de accionamiento) |
Generalidades
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Tipo de montaje | en elemento de base |
| Color | gris |
| Número de polos | 1 |
| Grado de polución | 2 |
| Construcción | Macho |
Datos eléctricos
| Tipo de fusible | electrónico |
|---|---|
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tensión de servicio | 24 V DC |
| 18 V DC ... 30 V DC | |
| Corriente nominal IN | 10 A |
| Tensión asignada de aislamiento Ui | 30 V (Circuito de carga) |
| Limitación de corriente activa | típ. 1,25 x IN |
| Corriente de reposo I0 | típ. 8 mA (en estado conectado) |
| típ. 11 mA (con salida de estado) | |
| Potencia disipada | 1,46 W (en funcionamiento nominal) |
| Derating de temperatura | 9 A (a 50 °C) |
| Tipo de disparo | E (electrónico) |
| Fusible previo necesario | No necesario, elemento de seguridad integrado |
| Rigidez dieléctrica | máx. 30 V DC (Circuito de carga) |
| Caída de tensión | 100 mV (con IN) |
| Tiempo de desconexión circuito de carga | 100 ms (véase la curva característica de tiempo/corriente) |
| Desconexión de subtensión del circuito de carga | < 14 V (típ. APAG.) |
| > 17 V (típ. CON.) | |
| carga máx. capacitiva circuito de carga | 20000 µF |
| Tensión de salida salida de estado | 24 V DC |
| Corriente de salida salida de estado | máx. 0,2 A (Resistente a cortocircuitos) |
| Tensión de entrada entrada de reinicio | 7 V DC ... 30 V DC (Reinicio con flanco descendente) |
| Absorción de corriente entrada de reinicio | típ. 2,6 mA (con 24 V DC) |
| Tipo de contacto del contacto auxiliar | Salida de señal con conmutación a positivo |
Normas y especificaciones
| Normas/disposiciones | UL 2367 Reconocidos por UL |
|---|---|
| UL 508 Incluidos en la lista UL/C-UL | |
| EMV EN 61000-6-3 Emisión de ruido | |
| EMV EN 61000-6-2 Inmunidad a interferencias |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
