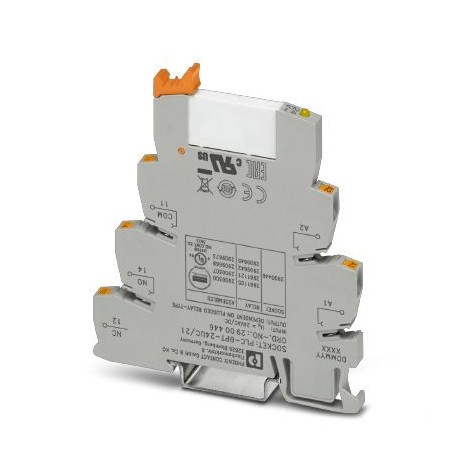

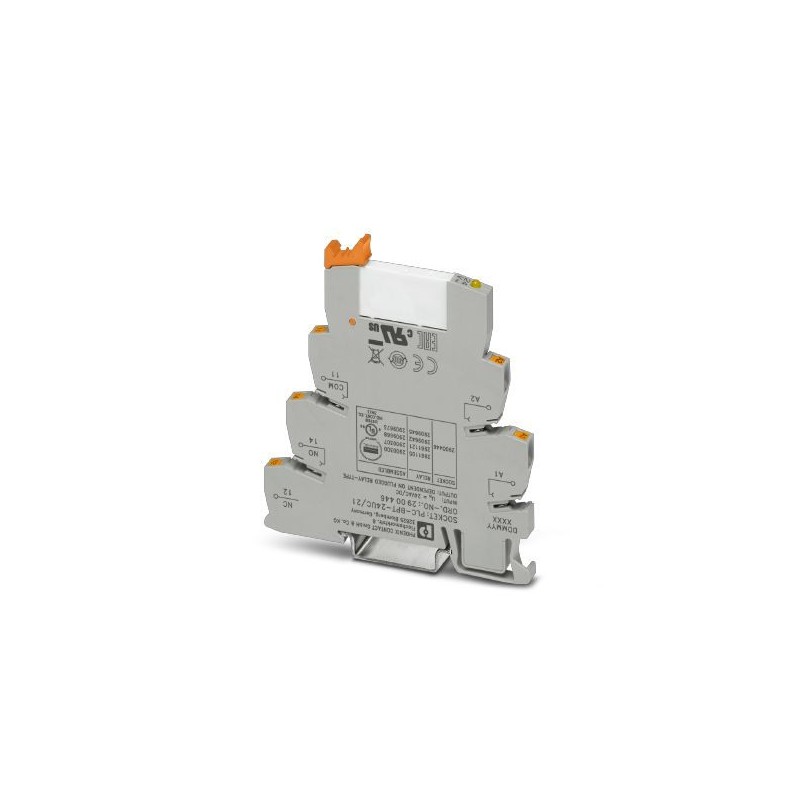

PLC-RPT- 24UC/21
2900300
PHOENIX_CONTACT
1
PLC-INTERFACE, consta de un borne de base PLC-BPT.../21 con conexión Push-in y relé miniatura enchufable con contacto de potencia, para montaje sobre carril simétrico NS 35/7,5, 1 contacto inverso, tensión de entrada 24 V DC
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2900300 |
---|---|
Unidad de embalaje | 10 pcs |
Clave de venta | CK623A - |
Página del catálogo | Página 372 (C_5_2017) |
EAN | 4046356509008 |
Peso por unidad (sin incluir el embalaje) | 31,270 g |
Número de tarifa arancelaria | 85364190 |
País de origen | DE (Alemania) |
Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
---|---|
Observación | Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en este caso con FBST 8-PLC... o FBST 500.... |
Temperatura ambiente (servicio) | -40 °C ... 60 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Tensión nominal de entrada UN | 24 V AC/DC |
---|---|
Corriente de entrada típica a UN | 11 mA (con UN= 24 V AC) |
8,5 mA (con UN= 24 V DC) | |
Tiempo de reacción típico | 6 ms |
Tiempo típico de apertura | 15 ms |
Circuito de protección | Puente rectificador Puente rectificador |
Indicación de la tensión de servicio | LED amarillo |
Disipación con condición nominal | 0,26 W |
Tipo de contacto | 1 contacto conmutado |
---|---|
Tipo de contacto de conmutación | Contacto simple |
Material del contacto | AgSnO |
Tensión de conmutación máxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...) |
Tensión mínima de activación | 5 V (para 100 mA) |
Corriente de conmutación mínima | 10 mA (para 12 V) |
Corriente de conexión máxima | 10 A (4 s) |
Corriente constante límite | 6 A |
Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
20 W (con 48 V DC) | |
18 W (con 60 V DC) | |
23 W (con 110 V DC) | |
40 W (con 220 V DC) | |
1500 VA (Para 250 V AC) | |
Capacidad de ruptura | 2 A (Con 24 V, DC13) |
0,2 A (Con 110 V, DC13) | |
0,1 A (Con 220 V, DC13) | |
3 A (Con 24 V, AC15) | |
3 A (Con 120 V, AC15) | |
3 A (Con 230 V, AC15) |
Denominación Conexión | Lado de excitación |
---|---|
Tipo de conexión | Conexión push-in |
Longitud a desaislar | 8 mm |
Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
0,2 mm² ... 2,5 mm² () | |
2x 0,5 mm² ... 1 mm² () | |
Sección de conductor AWG | 26 ... 14 |
Denominación Conexión | Lado de contactos |
---|---|
Tipo de conexión | Conexión push-in |
Longitud a desaislar | 8 mm |
Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
0,2 mm² ... 2,5 mm² () | |
2x 0,5 mm² ... 1 mm² () | |
Sección de conductor AWG | 26 ... 14 |
Observación | Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en este caso con FBST 8-PLC... o FBST 500.... |
---|---|
Tensión de prueba Bobina de relé/contacto de relé | 4 kV AC (50 Hz, 1 min) |
Modo operativo | Tiempo de trabajo 100 % |
Índice de protección | RT III (Relé) |
IP20 (Zócalo de relé) | |
Vida útil mecánica | 2x 107periodicidades de cambio de estado |
Posición para el montaje | discrecional |
Indicaciones de montaje | Alineables sin separación |
Peso neto (SAP) | 31,27 g |
Conexión según norma | CUL |
---|---|
Denominación | Normas / especificaciones |
Normas/especificaciones | IEC 60664 |
IEC 60664A | |
DIN VDE 0110 | |
DIN EN 50178/VDE 0160 (en partes relevantes) | |
DIN EN 50178/VDE 0160 | |
IEC 60255/DIN VDE 0435 (en partes relevantes) | |
Grado de polución | 3 |
Categoría de sobretensiones | III |
Clase de combustibilidad según UL 94 | V0 |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
