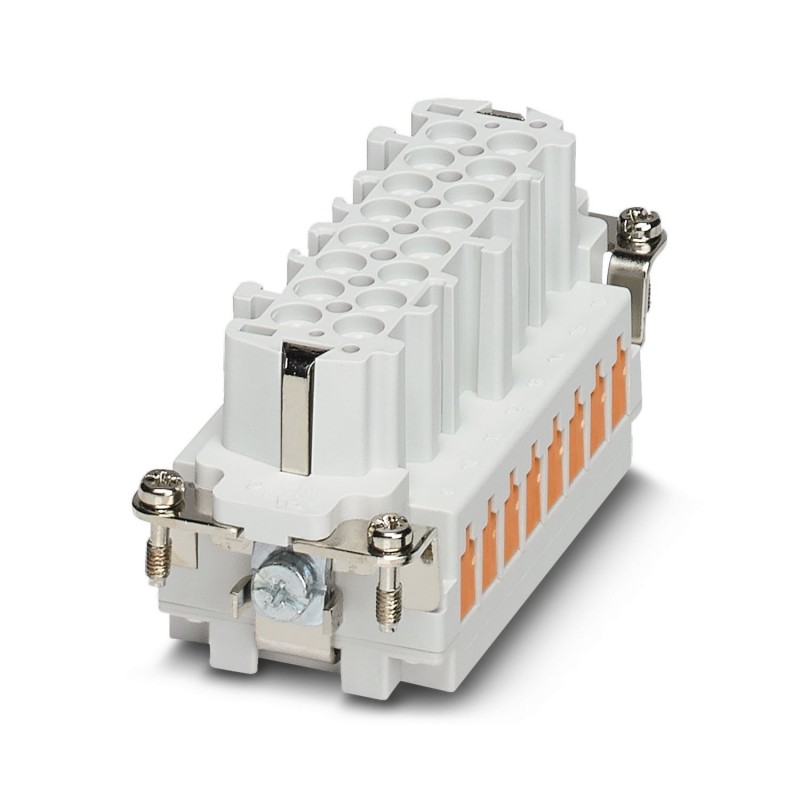

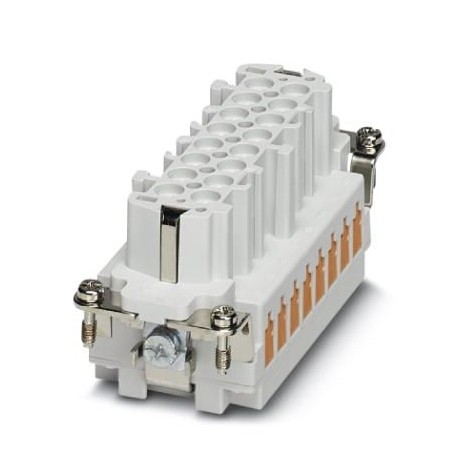

HC-B 16-EBUQ-2,5 1605572 PHOENIX CONTACT Inserto de contactos
HC-B 16-EBUQ-2,5
1605572
PHOENIX_CONTACT
10
Inserto de hembras HEAVYCON, serie B16, 16 polos, conexión QUICKON
Inserto de contactos, número de polos: 16+PE, tamaño: B16, número de conexiones por polo: 1, Hembra, Conexión QUICKON, 500 V, 16 A, 0,34 mm² ... 2,5 mm²
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1605572 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | BF7ABC - |
| Página del catálogo | Página 539 (C_2_2017) |
| EAN | 4017918940669 |
| Peso por unidad (sin incluir el embalaje) | 96,440 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Generalidades
| Observación | Para carcasa HEAVYCON ADVANCE y HEAVYCON del modelo B16. Codificación mediante perfil codificador CP-HC (1686478). HC-B6.../ HC-B10... para 2 perfiles codificadores. HC-B16.../ HC-B24...para 4 perfiles codificadores. Los conectores enchufables deben accionarse sólo sin carga/tensión. |
|---|---|
| Los conectores deben accionarse sólo sin carga/tensión. | |
| Técnica de conexión | Conexión QUICKON |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| N.º polos | 16+PE |
| Ciclos de enchufe | ≥ 500 |
| Tamaño | B16 |
| Numeración de contacto | 1 - 16 |
| Sección de conexión | 0,34 mm² ... 2,5 mm² (Estructura de los hilos trenzados VDE 0295, clase 1-5/diámetro del hilo trenzado >= 0,2 mm) |
| Sección de conexión AWG | 22 ... 14 |
| Diámetro de conductor incl. aislamiento | 1 mm ... 3,5 mm |
| Ciclos de conexión para cables de igual sección | 10 |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Para carcasa del modelo B16 / B32. Los conectores deben accionarse sólo sin carga / tensión. |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
|---|---|
| Temperatura ambiente (montaje) | -25 °C ... 50 °C |
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag |
| Material soporte de contactos | PA |
| Material Aislamiento de conductor | PVC / PE |
| Normas/disposiciones | PA: Protección antiincendios en vehículos sobre carriles, series de requisitos R22 y R23 según DIN EN 45545-2 (Nivel de peligro HL1 - HL2) |
| PA: Protección antiincendios en vehículos sobre carriles, serie de requisitos R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 500 V |
|---|---|
| Tensión transitoria de dimensionamiento | 6 kV |
| 6 kV | |
| Corriente asignada | 16 A |
| 16 A |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1605572-HC-B 16-EBUQ-2,5 | 130 Kbytes |
|
