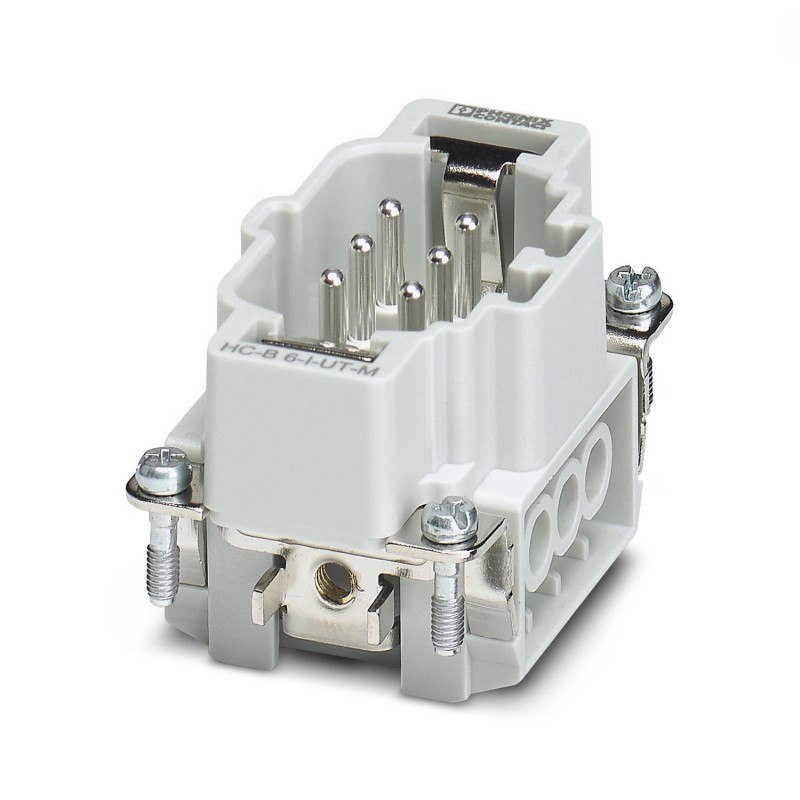

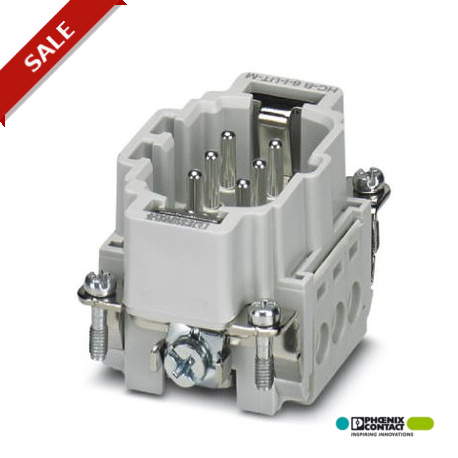

HC-B 6-I-UT-M 1648115 PHOENIX CONTACT Inserto de machos HEAVYCON, serie B6, 6 polos, conexión por tornillo
HC-B 6-I-UT-M
1648115
PHOENIX_CONTACT
Inserto de machos HEAVYCON, serie B6, 6 polos, conexión por tornillo
Inserto de contactos, número de polos: 6+PE, tamaño: B6, número de conexiones por polo: 1, Macho, Conexión por tornillo, 500 V, 16 A, 0,5 mm² ... 2,5 mm², aplicación: Potencia
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Generalidades
| Observación | Para carcasa HEAVYCON ADVANCE y HEAVYCON del modelo B6. Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
|---|---|
| Técnica de conexión | Conexión por tornillo |
| Par de apriete | 0,5 Nm ... 0,8 Nm |
| Cuchilla de destornillador | 0,5 x 3,5 mm |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Normas de construcción y ensayo | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| N.º polos | 6+PE |
| Ciclos de enchufe | ≥ 500 |
| Construcción | B6 |
| Conexión según norma | IEC / EN |
| Sección de conexión | 0,5 mm² ... 2,5 mm² (válido para conductores flexibles con puntera) |
| Sección de conexión AWG | 20 ... 14 |
| Longitud a desaislar del conductor individual | 8 mm |
| Indicaciones de montaje | Codificación también mediante perfil codificador CP-HC (1686478). HC-B6../ HC-B10..para 2 perfiles codificadores. HC-B16../ HC-B24..para 4 perfiles codificadores. |
| Los conectores deben accionarse sólo sin carga/tensión. |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
|---|
Datos del material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PA |
| Normas/disposiciones | PA: Protección antiincendios en vehículos sobre carriles, series de requisitos R22 y R23 según DIN EN 45545-2 (Nivel de peligro HL1 - HL2) |
| PA: Protección antiincendios en vehículos sobre carriles, serie de requisitos R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 500 V |
|---|---|
| Tensión transitoria de dimensionamiento | 6 kV |
| Corriente de dimensionamiento | 16 A |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1648115-HC-B 6-I-UT-M | 134 Kbytes |
|
